| Especificación |
|
Elemento |
Especificación |
|
|
Temperatura de combustión completa |
°C |
más de 650 |
|
°F |
más de 1.202 |
|
|
Calentador y sensor |
Método de control |
Rendimiento 100 Hz |
|
Resistencia del calefactor (Ω) |
4,2 ~ 5,2 |
|
|
Control |
Voltaje de alimentación (V) |
9,0 ~ 16,5 |
|
Condiciones de funcionamiento anómalas (V) |
6,5 < Controlador < 9,0 |
|
|
16,5 < Controlador < 25 |
||
|
Condiciones de reinicio (V) |
más de 6,5 |
|
|
Corriente de suministro (en inactividad del calefactor) (mA) |
50 |
|
| Descripción |
El sensor de partículas está instalado en el silenciador central y el valor PM detectado se usa para controlar el DPF (filtro de partículas diesel).
El valor PM detectado en el DPF se envía al ECM a través de la comunicación CAN y el ECM comprueba si hay defectos en el DPF comprobando los datos.

PM (Partículas): Partículas minúsculas |

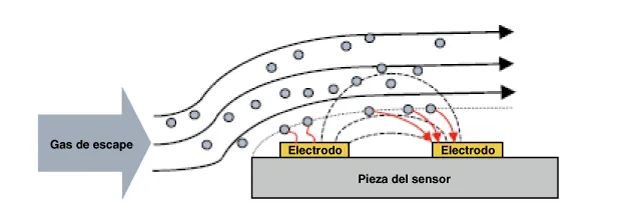

| Funcionamiento |
| 1. |
El gas de escape entra en el sensor.
|
| 2. |
Las partículas (PM) en el gas de escape se adsorben en el electrodo. |
| 3. |
Las partículas (PM) adsorbidas marcan la dirección de la trayectoria.
|
| 4. |
Con el aumento de partículas adsorbidas, la cantidad de la corriente que fluye a través de la trayectoria aumenta.
|
| 5. |
Si la corriente es superior al valor regular, el sensor quema las partículas adsorbidas con el calentamiento. |
|
| Diagrama del circuito |

| Extracción |
No separe el controlador (A) y el sensor (B) porque están integrados.
|
| 1. |
Poner el encendido en OFF y desconectar el terminal (-) de la batería. |
| 2. |
Eleve el vehículo. |
| 3. |
Desmonte la cubierta inferior (A).
|
| 4. |
Desconecte el conector del sensor PM (A) y extraiga los pernos de montaje. |
| 5. |
Desmonte el sensor PM (B).
|
| Instalación |
|
| 1. |
La instalación se hace en el sentido contrario a la extracción.
|
