Kia Rio (YB): SRSCM / Sensor de impacto delantero (FIS)

Kia Rio (YB) Manual de Taller / Sistema de la dirección / SRSCM / Sensor de impacto delantero (FIS)

Descripción y operación

Descripción

•

El sensor de impacto frontal (FIS) está instalado en el módulo del extremo delantero (FEM). Son sensores remotos que detectan la aceleración mediante la colisión en sus ubicaciones de montaje. El propósito principal del sensor de impacto frontal (FIS) es indicar una colisión. El sensor de impacto frontal (FIS) envía datos de aceleración al SRSCM.

•	Son sensores remotos que detectan la aceleración mediante la colisión en su ubicacione de montaje.

•	El objetivo principal del sensor de impacto frontal (FIS) es proporcionar una indicación de que se ha producido una colisión. El sensor de impacto lateral (FIS) envía los datos de aceleración al SRSCM.

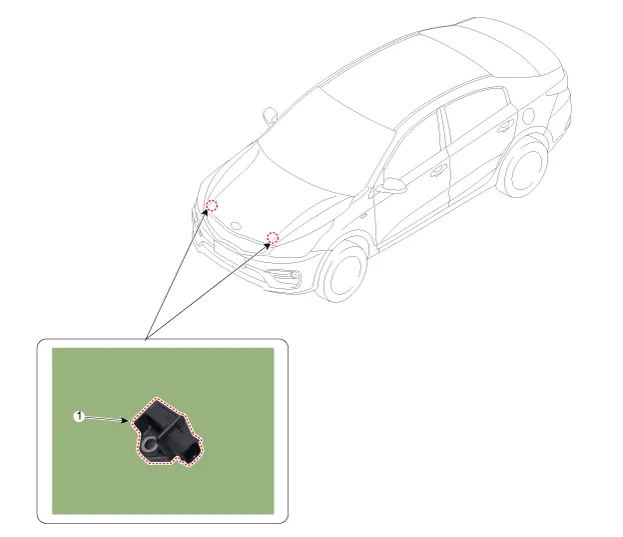

Componentes y localización de los componentes

Componentes

1. Sensor de impacto frontal (FIS)

Procedimientos de reparación

Extracción

1.	Desconecte el terminal negativo de la batería y espere al menos treinta segundos antes de iniciar el trabajo.

2.	Desacople el conector del sensor de impacto frontal (A).

3.	Retire el tornillo de montaje del sensor de impacto frontal (A).

Instalación

No coloque el interruptor de encendido en posición ON y no conecte el terminal de la batería mientras se está cambiando el sensor de impacto frontal.

1.	Monte el nuevo Sensor de Impacto Frontal.

Apriete el perno de fijación del Sensor de Impacto Frontal.

Par de apriete:

3,0 - 4,0N.m (0,3 - 0,4kgf.m . 2,2 - 2,9lb-ft)

3.	Conecte el sensor de impacto frontal.

4.	Vuelva a conectar el terminal negativo de la batería.

5.	Después de montar el Sensor de Impacto Frontal, verifique el funcionamiento adecuado del sistema: • Conecte el interruptor de encendido a ON; el indicador luminoso del SRS debería encenderse durante seis segundos aproximadamente y después apagarse.
