Kia Rio (YB): Asiento delantero / Cubierta del respaldo del asiento delantero

Kia Rio (YB) Manual de Taller / Carroceria (interior y exterior) / Asiento delantero / Cubierta del respaldo del asiento delantero

Componentes y localización de los componentes

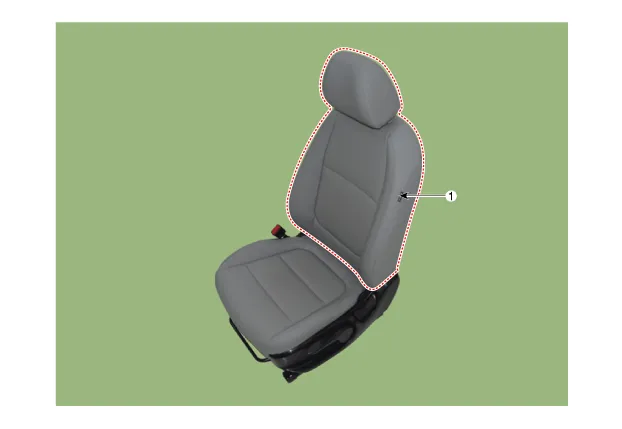

LOCALIZACIÓN DE LOS COMPONENTES

1. Cubierta del respaldo del asiento delantero

Procedimientos de reparación

Sustitución

Póngase guantes para proteger sus manos.

•	Use una herramienta de plástico para desmontar paneles y desmonte las piezas interiores sin dañar la superficie.

•	Tenga cuidado de no doblar ni arañar el guarnecido y los paneles.

1.	Desmonte la cubierta de protección exterior del asiento delantero. (Consulte el asiento delantero - "Cubierta de protección exterior del asiento delantero")

2.	Desmonte la cubierta de protección interior del asiento delantero. (Consulte "Asiento delantero : Cubierta de protección interior del asiento delantero")

3.	Tire del reposacabezas del asieto delantero (A).

4.	Retire el protector inferior de la cubierta del respaldo del asiento delantero (A).

5.	Extraiga la sujeción de anilla de la cubierta del respaldo del asiento delantero.

6.	Abra la cremallera de la cubierta del respaldo del asiento delantero (A) y tire de ella hacia arriba.

7.	Desconecte el protector inferior de la cubierta del respaldo del asiento delantero.

8.	Desconecte el pasador del conector del airbag (A) y el conector del calefactor (B).

9.	Gire del revés la cubierta del respaldo del asiento delantero. Después tire de las guías del reposacabezas (A) presionando ambos lados de la parte inferior de las guías.

10.	Retire la cubierta del respaldo del asiento delantero (A) del bastidor del respaldo del asiento delantero.

11.	Extraiga la cubierta del respaldo del asiento delantero (C) del bastidor del respaldo del asiento delantero tras extraer la cinta de velcro (A) y las sujeciones de anillas (B).

12.

El montaje debe realizarse en el orden inverso al desmontaje.

•	Asegúrese de que los conectores estén completamente conectados.

•	Cambie los clips dañados (o retenes tipo pasador).

•	Para evitar arrugas, asegúrese de estirar la cubierta (B) uniformemente antes de acoplar las sujeciones de anilla (A).

•	Sustituya las sujeciones de anillas por las nuevas utilizando la herramienta especial (C) (09880 - 4F000).
