Kia Rio (YB): Dirección asistida / Columna MDPS y carcasa

Kia Rio (YB) Manual de Taller / Sistema de la dirección / Dirección asistida / Columna MDPS y carcasa

Procedimientos de reparación

Extracción

1.	Desmonte la columna de dirección y el conjunto del eje. (Consulte Dirección asistida accionada por motor - "Eje y columna de dirección".)

2.	Desmonte la unidad de control de la MDPS. (Consulte Dirección asistida accionada por motor - "Unidad de control de la MDPS".)

3.	Desmonte el motor MDPS. (Consulte Dirección asistida accionada por motor - "Motor de la MDPS".)

Instalación

1.	El montaje debe realizarse en el orden inverso al desmontaje.

2.	Realice "Calibración del sensor del ángulo de dirección (SAS)" y "Ajuste el par de la sensación de dirección a cero".

3.	Realice el "Reconocimiento tipo EPS".

Diagnósis con KDS

Calibración del sensor del ángulo de dirección (SAS) y ajuste el par de la sensación de dirección a cero

•	Compruebe si la batería está cargada antes de "Calibración del sensor del ángulo del volante (SAS)".

•	No desconecte ningún cable conectado al vehículo o a la herramienta Scan durante la "Calibración del sensor de ángulo de dirección (SAS)".

•	Tras completar la "Calibración del sensor del ángulo de dirección (SAS)", apague el encendido y espere varios segundos. Después arranque el motor para confirmar el funcionamiento normal del vehículo.

1.	Conecte el conector de autodiagnóstico (16 clavijas) situado en la parte inferior del panel protector del lado del conductor al dispositivo de autodiagnóstico, después encienda el dispositivo de autodiagnóstico después de colocar la llave en posición ON.

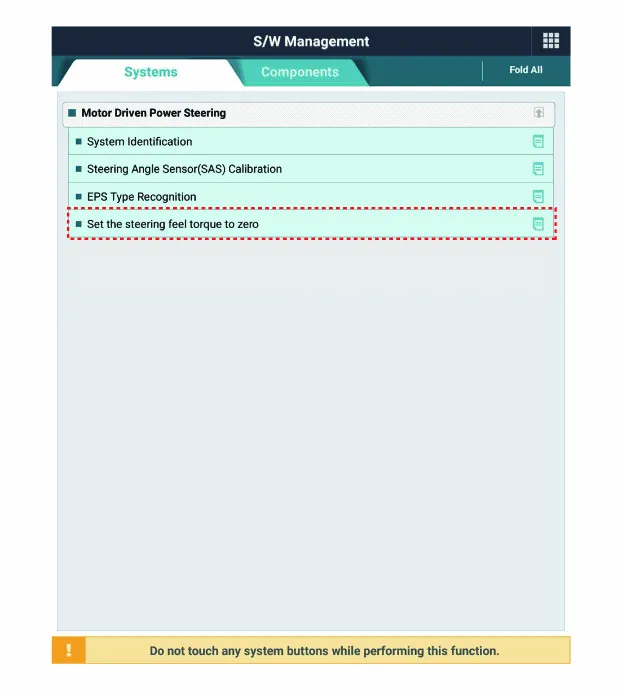

2.	Seleccione el "modelo de vehículo" y el "Dirección asistida accionada por motor" en la pantalla de selección del vehículo KDS.

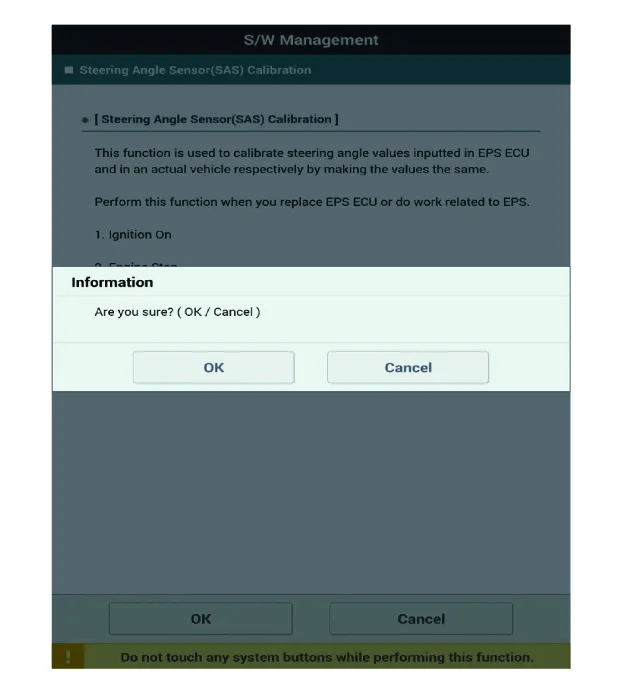

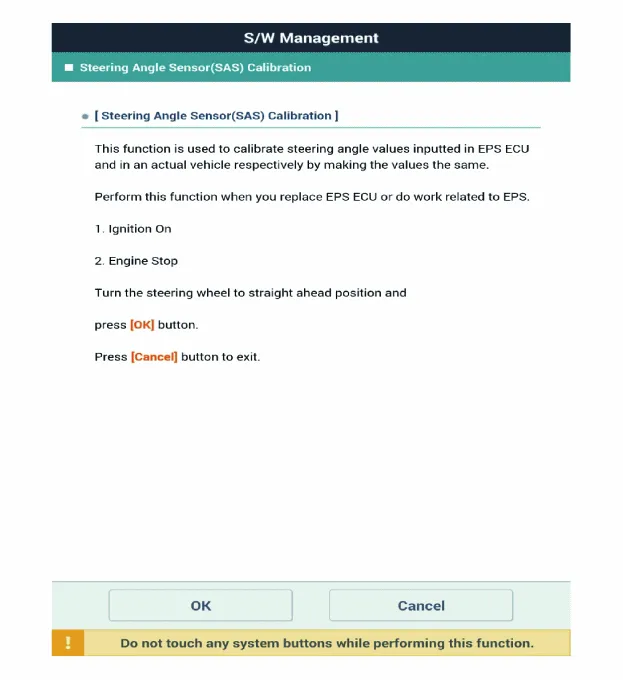

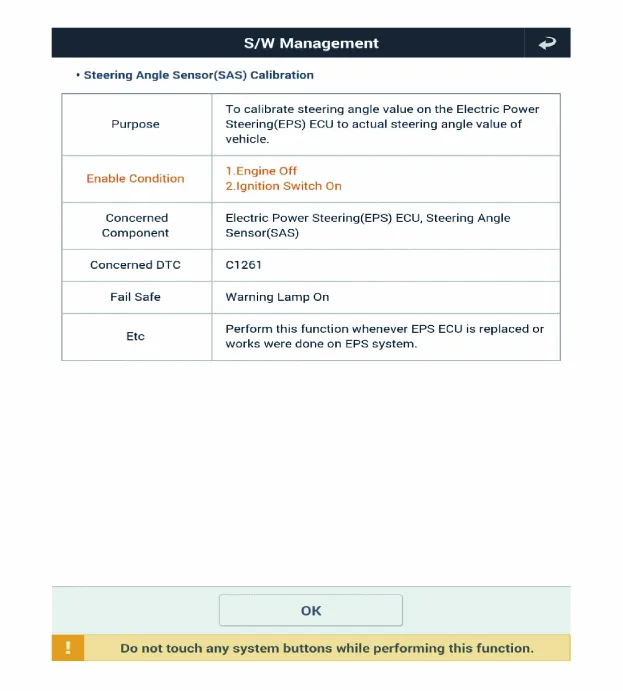

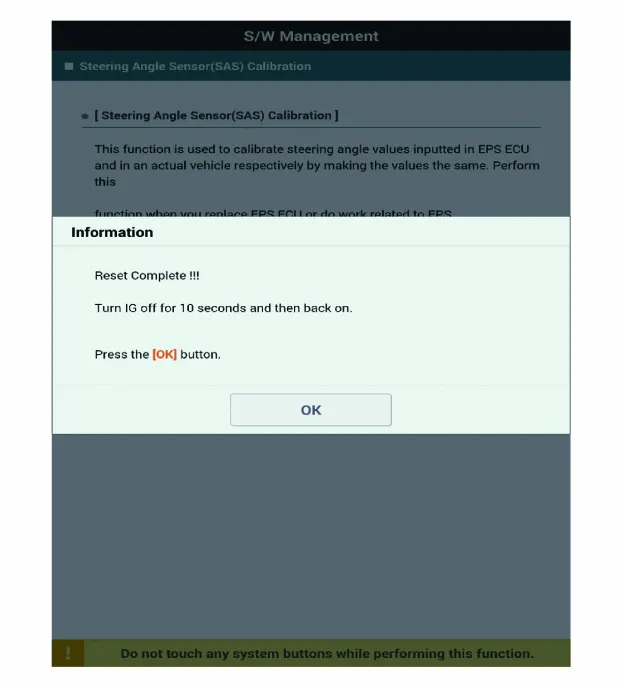

3.	Selecciones "Calibración del sensor del ángulo de dirección (SAS)" en la pantalla KDS, después seleccione OK.

4.	Proceda con la prueba según las instrucciones dadas en la pantalla.

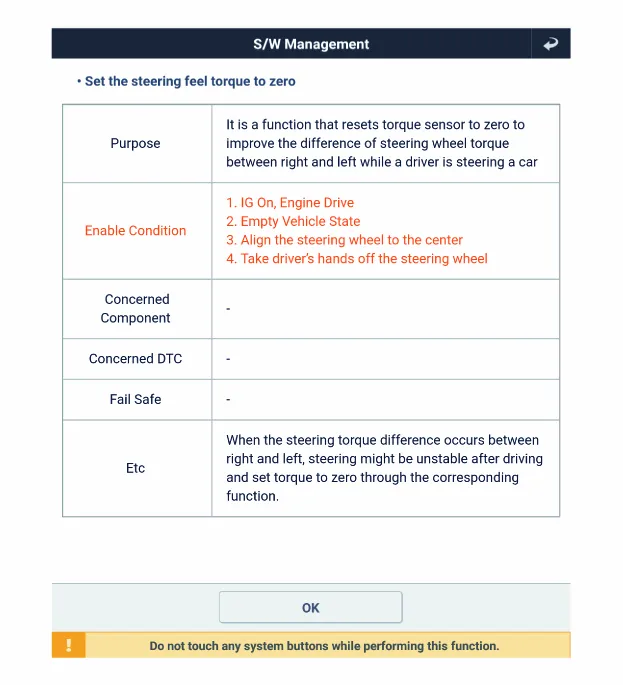

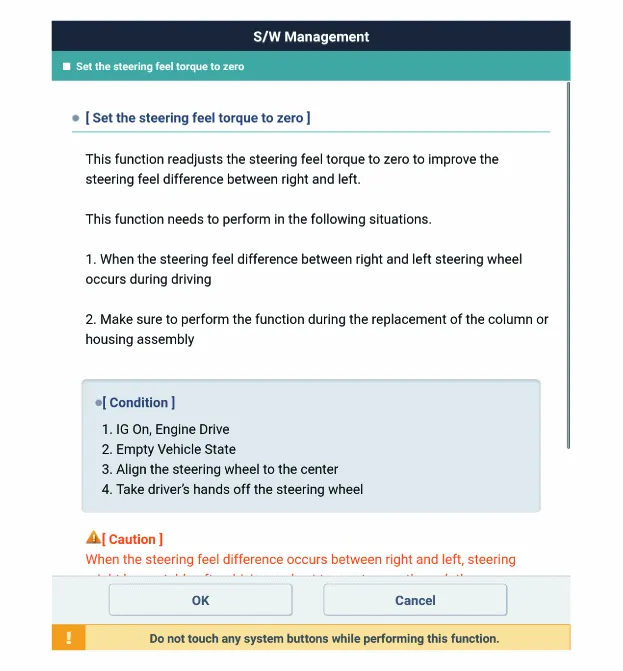

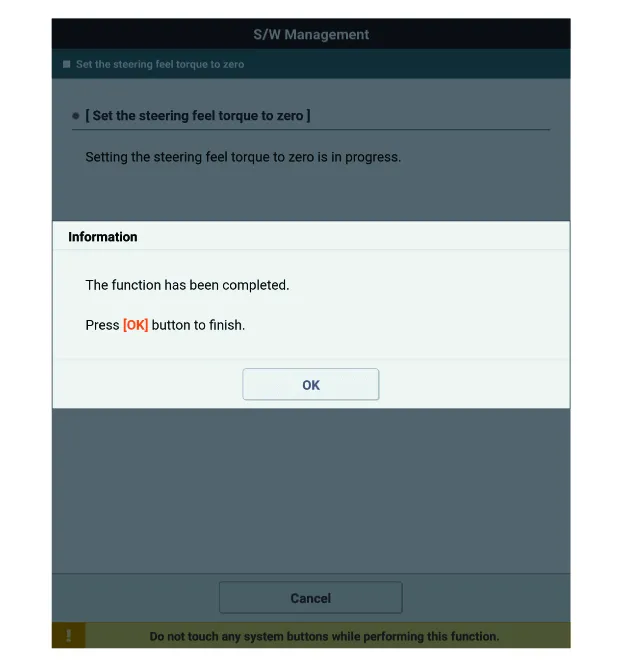

5.	Seleccione "Ajuste el par de la sensación de dirección a cero" en la pantalla del KDS, después seleccione "OK".

6.	Proceda con la prueba según las instrucciones dadas en la pantalla.

7.	Borre el DTC.

8.	Desconecte el interruptor ENC y espere durante 10 segundos o más antes de arrancar el motor. Asegúrese de que el MDPS funciona correctamente.

reconocimiento de tipo de EPS

•	Compruebe si la batería está completamente cargada antes del "Reconocimiento del tipo EPS".

•	Tenga cuidado de no desconectar ningún cable conectado al vehículo o al scan tool durante el reconocimiento del tipo EPS.

•	Tras completar el "Reconocimiento tipo EPS", apague el sistema de encendido y espere varios segundos. Después arranque el motor para confirmar el funcionamiento normal del vehículo.

1.	Conecte el conector de autodiagnóstico (16 clavijas) situado en la parte inferior del panel protector del lado del conductor al dispositivo de autodiagnóstico, después encienda el dispositivo de autodiagnóstico después de colocar la llave en posición ON.

2.	Seleccione el "modelo de vehículo" y el "Dirección asistida accionada por motor" en la pantalla de selección del vehículo KDS.

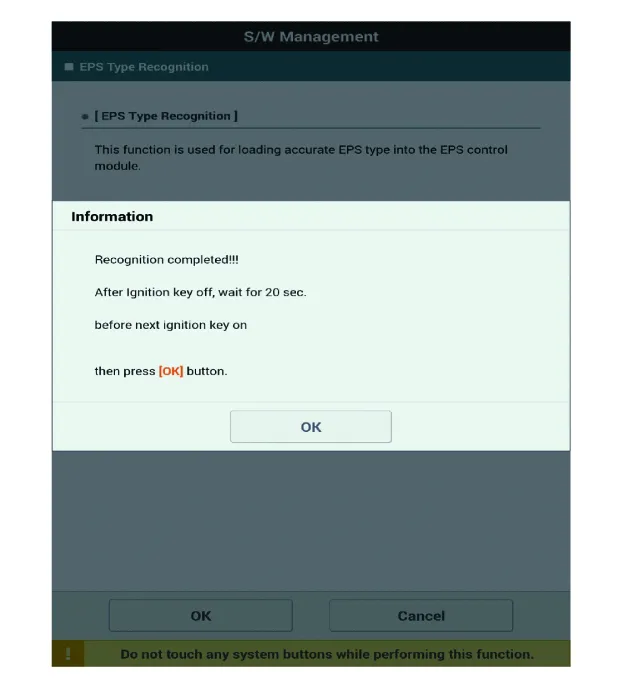

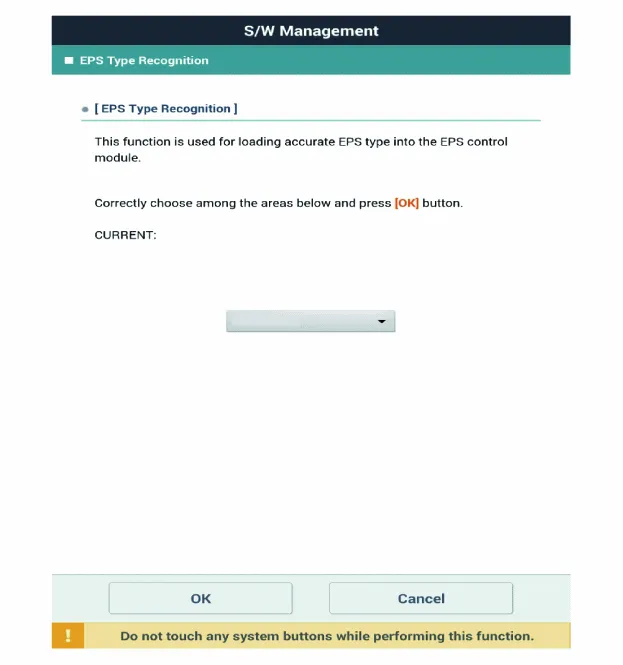

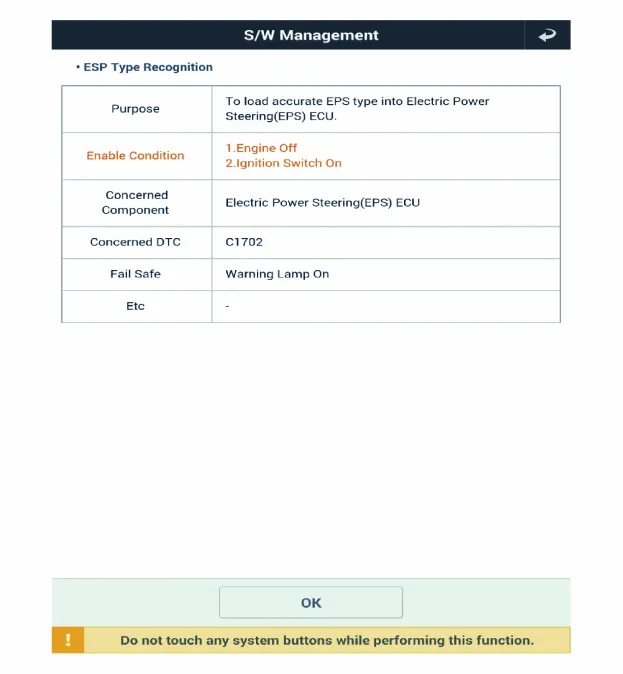

3.	Seleccione el "Reconocimiento del tipo EPS" en la pantalla KDS, después seleccione OK.

4.	Proceda con la prueba según las instrucciones dadas en la pantalla.

5.	Borre el DTC.

6.	Desconecte el interruptor ENC y espere durante 10 segundos o más antes de arrancar el motor. Asegúrese de que el MDPS funciona correctamente.
