Kia Rio (YB): acolchado / Carcasa de la guantera

Kia Rio (YB) Manual de Taller / Carroceria (interior y exterior) / acolchado / Carcasa de la guantera

Componentes y localización de los componentes

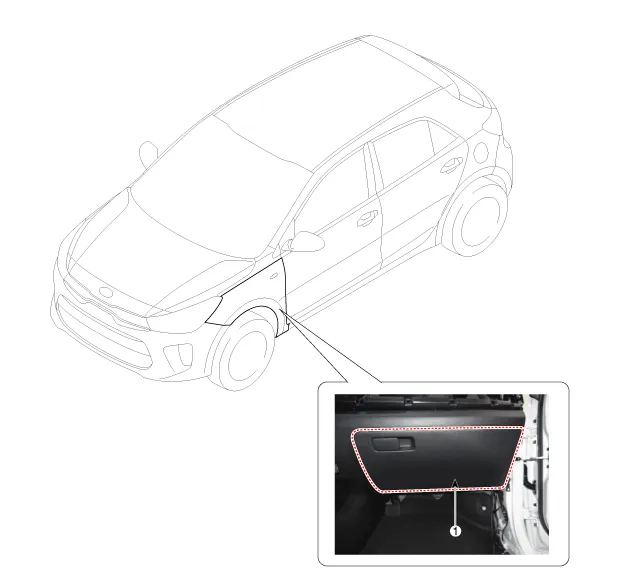

LOCALIZACIÓN DE LOS COMPONENTES

1. Conjunto de la carcasa de la guantera

Procedimientos de reparación

Sustitución

Póngase guantes para proteger sus manos.

•	Use una herramienta de plástico para desmontar paneles y desmonte las piezas interiores sin dañar la superficie.

•	Tenga cuidado de no doblar ni arañar el guarnecido y los paneles.

1.	Desconecte el tope (B) de la guantera (A).

2.	Desmonte el amortiguador de aire (A) de la guantera.

3.	Desconecte los pasadores (A) y a continuación retire la guantera (B).

El montaje debe realizarse en el orden inverso al desmontaje.

•	Cambie los clips que estén dañados.
