Kia Cadenza YG: Sistema AVM / Unidad principal AVN (audio, vídeo y navegación)

Kia Rio (YB) Manual de Taller / Sistema eléctrico de la carrocería / Sistema AVM / Unidad principal AVN (audio, vídeo y navegación)

Componentes y localización de los componentes

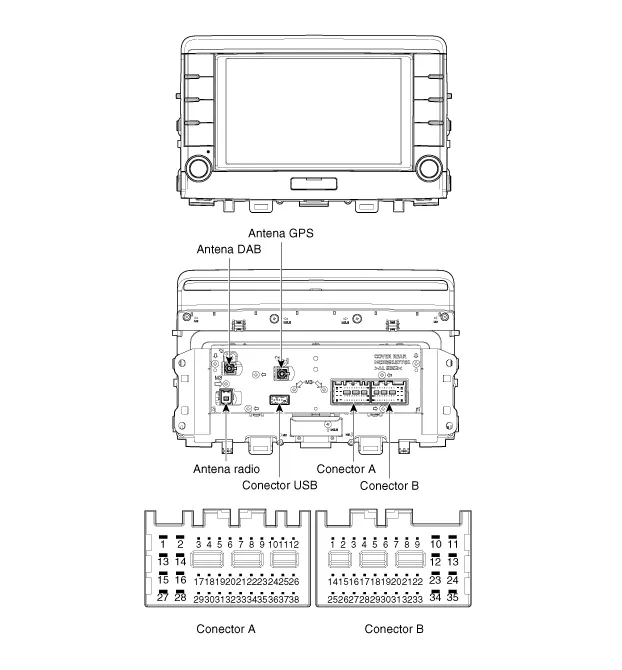

Componentes

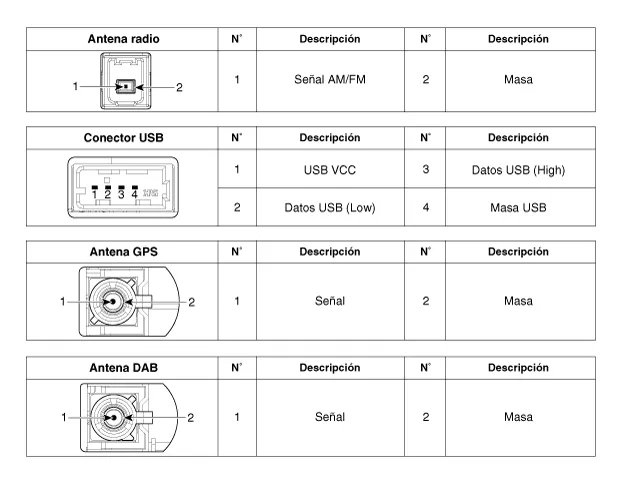

INFORMACIÓN SOBRE EL PASADOR DEL CONECTOR

N°	CONECTOR A	CONECTOR B
1	Altavoz izquierdo de la puerta trasera (-)	-
2	Altavoz izquierdo de la puerta trasera (-)	MIC (-)
3	-	-
4	-	-
5	-	Potencia de la antena
6	Potencia de la cámara	ILUMINACIÓN (-)
7	Videocámara	Multimedia CAN (alto)
8	-	-
9	-	Salida ALT izquierda (+)
10	Entrada derecha AUX Audio	Batería (+)
11	Detención AUX	Batería (+)
12	Controlador remoto del volante	masa
13	Altavoz izquierdo de la puerta delantera (-)	masa
14	Altavoz izquierdo de la puerta delantera (-)	MIC (Masa)
15	Altavoz derecho de la puerta delantero (+)	MIC (-)
16	Altavoz derecho de la puerta delantero (+)	-
17	-	-
18	-	-
19	-	ILUMINACIÓN (-)
20	Conexión a masa de la cámara	Multimedia CAN (bajo)
21	Conexión a tierra de la videocámara	-
22	-	ACC
23	-	-
24	Entrada izquierda AUX Audio	-
25	Masa de audio AUX	Marcha atrás
26	Mando a distancia del volante (Masa)	Abre puerta
27	Altavoz derecho de la puerta trasera (+)	Estado de desbloqueo de la puerta
28	Altavoz derecho de la puerta trasera (+)	Estacionamiento manual
29	-	POSICIÓN "P"
30	-	Luz automática
31	-	-
32	-	-
33	Masa de blindaje de la cámara	ENC 1
34	-	-
35	-	-
36	-
37	-
38	Velocidad del vehículo

Procedimientos de reparación

Extracción

•	Tenga cuidado de no arañar el panel superior del tablero central ni las piezas relacionadas.

•	Envuelva con cinta protectora la herramienta para desmontar con el destornillador o extractor.

•	Tome precauciones en el mantenimiento y el manejo durante el desmontaje y montaje, puesto que se contamina fácilmente con lubricante y aceite.

1.	Desconecte el terminal negativo (-) de la batería.

2.	Desmonte el conjunto del conducto del panel central. (Consulte el grupo de carrocería - "Panel central")

3.	Desmonte la unidad principal AVN (A) tras aflojar los tornillos de montaje.

4.	Desmonte la unidad principal AVN tras desconectar los conectores y el cable de la antena (A).

Instalación

1.	Conecte los conectores de la unidad principal de AVN y el cable de la antena.

2.	Monte la unidad principal AVN.

3.	Monte el conjunto del conducto del panel central.

4.	Conecte el terminal negativo (-) de la batería.

•	Asegúrese de que el conector está correctamente enchufado.

•	Compruebe el funcionamiento normal del sistema AVN.
