Kia Cadenza YG: Sistema de frenos / Sistema de frenos
Procedimientos de reparación
| COMPROBACIÓN DE FUGAS Y FUNCIONAMIENTO |

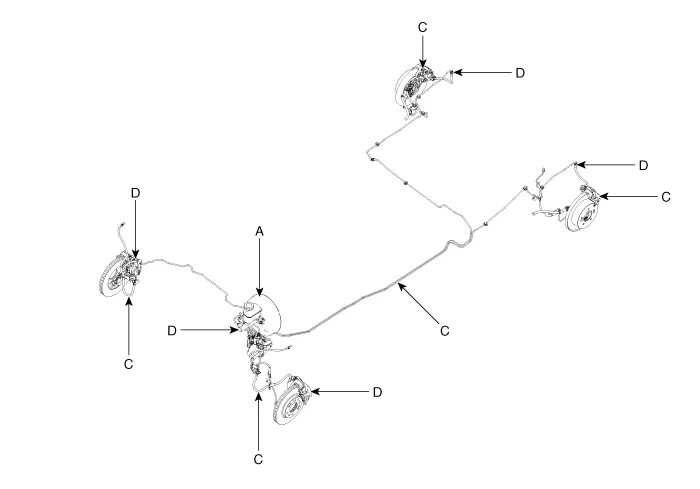

Compruebe los elementos siguientes:
|
Componentes. |
Procedimiento |
|
|
Servofreno (A) |
Compruebe el funcionamiento de los frenos procediendo a su aplicación durante
una prueba de conducción. Si los frenos no funcionan debidamente, compruebe
el servofreno. Si no funciona correctamente o si existen indicios de fugas,
sustituya el servofreno como un conjunto. |
|
|
Cubeta del pistón y presión comprobación de la cubeta (B) |
• Compruebe el funcionamiento de los frenos procediendo a su aplicación.
Observe si hay daños o signos de fugas de líquidos. Cambie el cilindro maestro
como un conjunto si el pedal no opera correctamente o si hay daños o signos
de fugas de líquidos. • Compruebe si hay diferencias en la carrera del pedal del freno si se aplica el freno rápida o lentamente. Cambie el cilindro maestro si hay una diferencia en la carrera del pedal. |
|
|
Mangueras del freno (C) |
Busque la existencia de daños o de indicios de fugas de líquido de frenos.
Sustituya un manguito de freno por otro nuevo si está dañado o si tiene
fugas. |
|
|
Retén del pistón de la pinza y fundas de pistón (D) |
Compruebe el funcionamiento de los frenos procediendo a su aplicación.
Busque la existencia de daños o de indicios de fugas de líquido de frenos. Si el pedal no funciona correctamente, si existe un roce de los frenos o daños o indicios de la existencia de fugas de líquido de frenos, desmonte y compruebe la pinza de freno. Siempre que se desmonte la pinza de freno, sustituya las fundas guardapolvo y los retenes por otros nuevos. |
|
PURGA DEL SISTEMA DE FRENO
|
| 1. |
Asegúrese de que el nivel del líquido del depósito llegue a la línea del nivel MÁX (superior). |
| 2. |
Solicite a alguien que bombee lentamente el pedal del freno varias veces y aplique luego presión. |
| 3. |
Afloje el tornillo de purga del freno trasero derecho (A) para permitir que salga aire del sistema. Posteriormente apriete el tornillo de purga firmemente. Delantero
Trasero
|
| 4. |
Repita el procedimiento para cada rueda, en la secuencia que se indica a continuación, hasta que dejen de aparecer burbujas de aire en el líquido.
|
| 5. |
Rellene el depósito del cilindro maestro hasta la marca de MÁX (superior). |
- Multiplicador de freno
- Cilindro maestro
- Conductos de freno
- Pedal del freno
- Freno de disco delantero
- Freno de disco trasero
- Freno de tambor trasero
- INTERRUPTOR DE LA LUZ DE PARADA
Características técnicas Características técnicas Elemento Especificación Cilindro maestro Tipo Simple D.
Componentes y localización de los componentes Componentes 1. Conjunto del servofreno 2. Depósito 3. Cilindro maestro Procedimientos de reparación PRUEBA DE FUNCIONAMIENTO DEL SERVOFRENO Para una comprobación sencilla del funcionamiento del servofreno, realice las siguientes pruebas 1.
