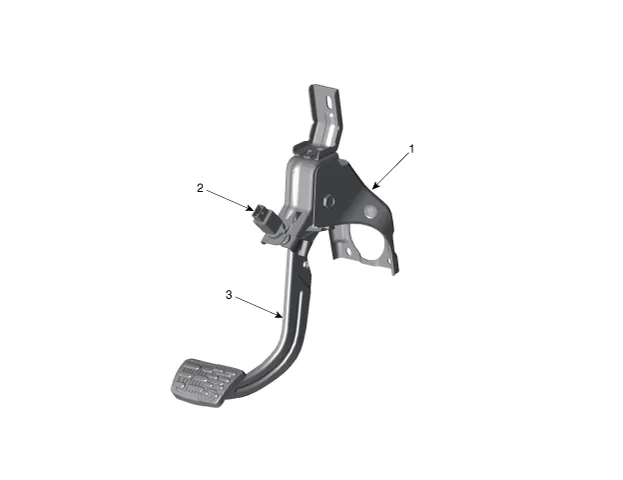

| Componentes |

| 1. Conjunto del miembro del freno
2. Interruptor de luz de freno |
3. Conjunto del pedal |
| Extracción |
| 1. |
Apague el encendido y desconecte el terminal negativo (-) de la batería. |
| 2. |
Desmonte el panel de protección inferior. (Consulte el grupo de carrocería - "Panel de protección inferior") |
| 3. |
Desconecte el conector del interruptor del freno (A).
|
| 4. |
Desconecte el pasador elástico (A) y el pasador de horquilla (B).
|
| 5. |
Extraiga las tuercas de montaje del pedal del freno (A).
|
| Inspección |
| 1. |
Compruebe el casquillo por si estuviera desgastado. |
| 2. |
Comprobar el pedal del freno para detectar si está doblado o retorcido. |
| 3. |
Comprobar el muelle de retorno del pedal de freno por si estuviera dañado. |
| Instalación |
| 1. |
El montaje debe realizarse en el orden inverso al desmontaje. |
