Kia Cadenza YG: Sistema de frenos / Freno de disco trasero

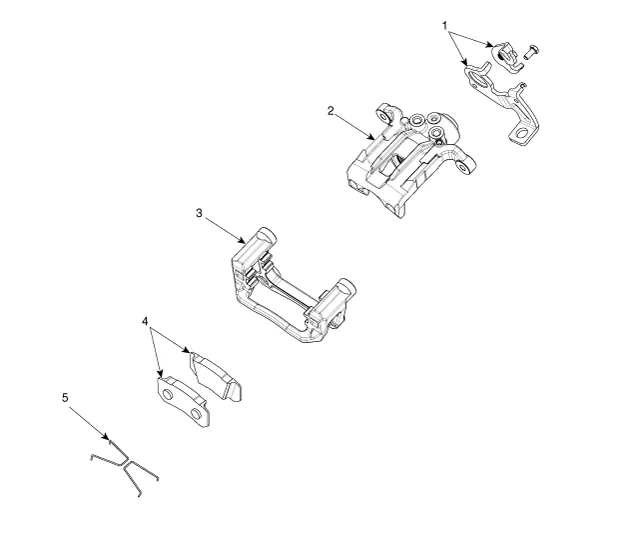

Componentes y localización de los componentes
| Componentes |
| 1. Palanca y guía del cable
2. Cuerpo de la pinza 3. Componente del par |
4. Pastilla de freno 5. Muelle de retorno |
Procedimientos de reparación
| Extracción |
Disco
| 1. |
Desmonte la rueda y el neumático traseros.
|
| 2. |
Suelte la palanca del freno de estacionamiento, el cable del freno de estacionamiento quedará flojo. |
| 3. |
Retire el cable del freno de estacionamiento (A) tras retirar el pasador (B).
|
| 4. |
Tire de la llave de apriete como se indica en la flecha de abajo para aflojar el cable y desmonte el cable de estacionamiento (A).
|
| 5. |
Retire el perno de anclaje de la manguera (A).
|
| 6. |
Afloje los pernos de montaje de la pinza y retire el conjunto de la pinza trasera.
|
| 7. |
Afloje el tornillo del disco trasero (A) y después extraiga el disco trasero.
|
PASTILLA DE FRENO
| 1. |
Desmonte la rueda y el neumático traseros.
|
| 2. |
Afloje los pernos de montaje de la pinza y retire el conjunto de la pinza trasera.
|
| 3. |
Extraiga el muelle de retorno del panel (A) y después separe la pastilla del freno (B).
|
| Inspección |
COMPROBACIÓN DE GROSOR DEL DISCO DE FRENO TRASERO
| 1. |
Compruebe el desgaste de las pastillas de freno. |
| 2. |
Compruebe si el disco de freno presenta daños o grietas. |
| 3. |
Elimine todo el óxido y contaminación de la superficie y mida el espesor del disco, al menos en 8 puntos, a la misma distancia (5 mm) del círculo exterior del disco de freno.
|
| 4. |
Si el desgaste supera el límite, reemplace los conjuntos de discos y pastillas izquierdo y derecho del vehículo. |
COMPROBACIÓN DE LA PASTILLA DE FRENO TRASERO
| 1. |
Comprobar el desgaste de la pastilla. Medir el grosor de la pastilla y reemplazarla si es menor del valor prescrito.
|
| 2. |
Compruebe que se haya aplicado grasa en los puntos de contacto de deslizamiento y compruebe posibles daños en la pastilla y el metal de refuerzo. |
Comprobación del Desgaste del Disco del Freno Trasero
| 1. |
Coloque un calibre graduado de unos 5mm (0,2 pulg) en la circunferencia exterior del disco de freno y mida el desgaste del disco.
|
| 2. |
Si el descentramiento del disco de freno supera el límite especificado, cambiar el disco y medir el descentramiento de nuevo. |
| 3. |
Si el descentramiento no supera el límite especificado, colocar el disco después de girarlo 180° y entonces comprobar de nuevo el descentramiento del disco. |
| 4. |
Si no puede corregirse el desgaste cambiando la posición del disco de freno, reemplace el disco de freno. |
| Instalación |
| 1. |
El montaje debe realizarse en el orden inverso al desmontaje. |
| 2. |
Use la herramienta especial (09581-11000) cuando monte el conjunto de la pinza del freno.
|
| 3. |
Después del montaje, purgue el sistema de frenos. (Consulte "Sistema de frenos : Sistema de frenos") |
Componentes y localización de los componentes Componentes 1. Cuerpo de la pinza 2. Banco de la pinza 3. Conjunto de pastillas del freno [IN] 4.
Componentes y localización de los componentes Componentes 1. Pasador de fijación de la zapata 2. Ajustador de zapata 3.
