Kia Rio: Transmision / Junta TJ

Kia Rio (YB) Manual de Taller / Transmisiones y ejes / Transmision / Junta TJ

Componentes y localización de los componentes

Componentes

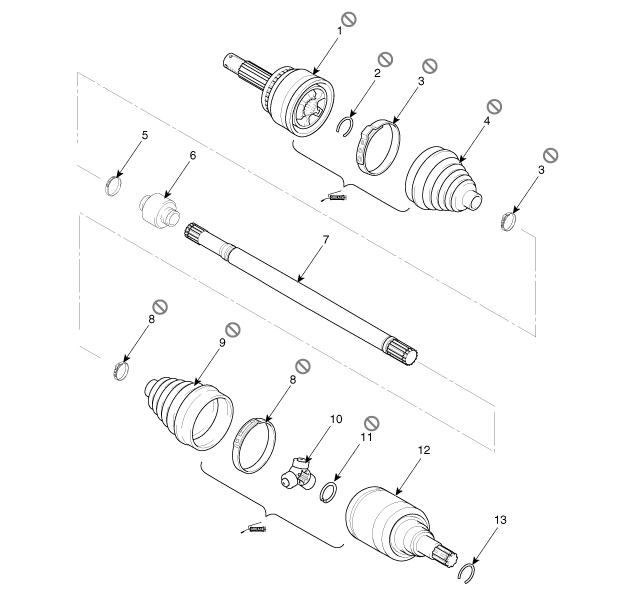

(DCH)

1. Conjunto BJ
2. Pasador
3. Brida de funda BJ
4. Funda BJ

5. Banda de amortiguador dinámico
6. Amortiguador dinámico
7. Eje
8. Brida de la funda TJ

9. Funda TJ
10. Conjunto de trípode
11. Circlip
12. Carcasa TJ

13. Resorte circular

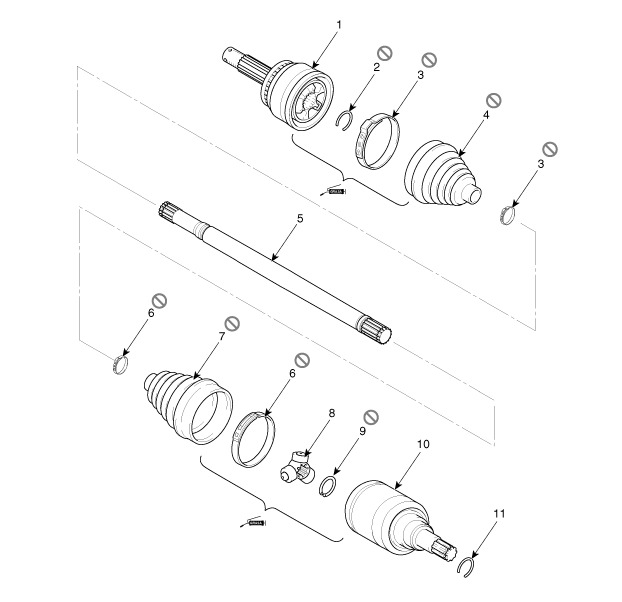

(IZQ)

1. Conjunto BJ
2. Grapa circular BJ
3. Brida de funda BJ
4. Funda BJ

5. Eje
6. Brida de la funda TJ
7. Funda TJ
8. Conjunto de trípode

9. Anillo elástico
10. Caja TJ
11. Circlip

Procedimientos de reparación

Extracción

•	Aplicar grasa especial a la articulación de la transmisión. No utilizar ningún otro tipo de grasa.

•	Cambie la banda de las fundas por una nueva.

1.	Retire el árbol de transmisión delantero. (Consulte el grupo del árbol de la transmisión y el eje- “Árbol de la transmisión delantero”)

2.	Desmonte el resorte circular BJ (B) de la carcasa TJ (A).

3.	Retire ambas bandas de la carcasa de la caja TJ.

Desmonte el resorte circular TJ (A).

•	Realice marcas de alineación (D) en el conjunto del rodillo de la cruceta (A), la carcasa TJ (B) y la ranura del eje (C) para ayudar al montaje.

5.	Extraiga el anillo elástico (A) y el conjunto de la cruceta (B).

6.	Limpie el conjunto del trípode.

Desmonte la funda TJ (A).

•	En caso de volver a utilizar la misma funda (A), cubra las estrías del árbol de transmisión (C) con cinta (B) para proteger la funda (A).

Inspección

1.	Compruebe el trípode por si hubiera rotación del rodillo, desgaste o corrosión.

2.	Compruebe si la ranura del interior de la caja de la junta presenta desgaste o corrosión.

3.	Compruebe posibles daños o deterioro en las fundas TJ.

Instalación

1.	Proteja la estría de la transmisión con cinta (TJ) para evitar dañar la funda.

2.	Con las marcas de alineación (D), realizadas como guía durante el desmontaje, coloque la cruceta (A) y el anillo elástico (B) en las ranuras del árbol de transmisión (C).

3.	Aplique a la funda de la junta la misma cantidad de la grasa especificada que la perdida durante la comprobación.

4.	Monte ambas bridas de la funda.

Para controlar el aire dentro del fuelle de la junta TJ, mantenga la distancia especificada entre las bandas del fuelle cuando apriete éstas.

MOTOR	Distancia (L) mm (pulg.)
MOTOR	Lado IZQ	Lado DCH
Gasoline 1.2(MT)	550,3 (21,0866)	78409 (30,9409)
Gasolina 1,4 (MT/AT)	534,5 (20,1771)	784,8 (30,4842)
Gasolina 1,0 (6MT)	551,5 (19,5590)	767,8 (31,0354)
Gasolina 1,0 (5MT)	559,4 (22,0236)	759,8 (29,9133)
Diésel 1,4 (7DCT)	472,4 (18,5984)	846,5 (33,3267)
Diésel 1,4 (6MT)	519,3 (20,4448)	799,8 (31,4881)

Con la herramienta especial (09495-3K000), fije las bridas de la funda TJ.

Holgura (A):2,0 mm (0,0787 pulg.) o menos

7.	Monte el árbol de transmisión delantero. (Consulte el grupo Árbol de transmisión y eje - "Árbol de transmisión delantero")

8.	Compruebe la alineación delantera. (Consulte el sistema de suspensión - "Alineación")
