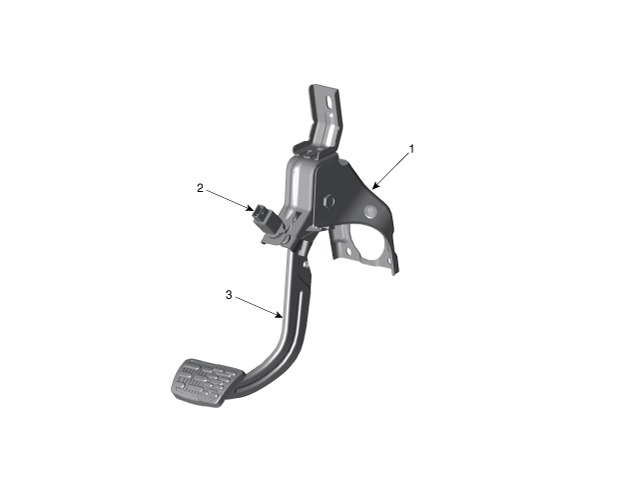

| Componentes |

| 1. Conjunto del miembro del pedal
de freno 2. Interruptor de luz de freno |
3. Brazo de pedal de freno
|
| Diagrama esquemático |

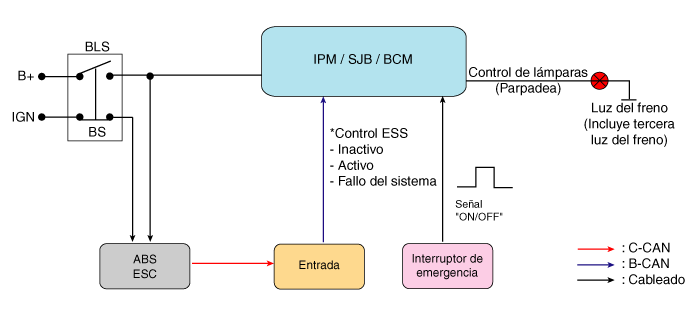

| Diagramas esquemáticos del sistema |

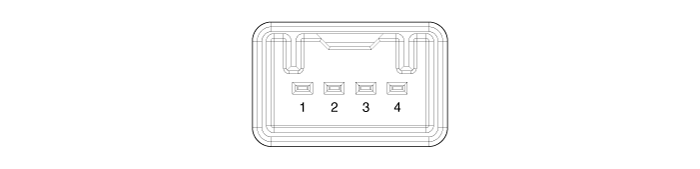

| Función del terminal |

|
TERMINAL |
Descripción |
|
1 |
ENC 1 |
|
2 |
Módulo de Control de Motor |
|
3 |
B. |
|
4 |
Luz de freno |
| Diagnóstico de averías |
| 1. |
Diagnóstico de la pieza
|
| 2. |

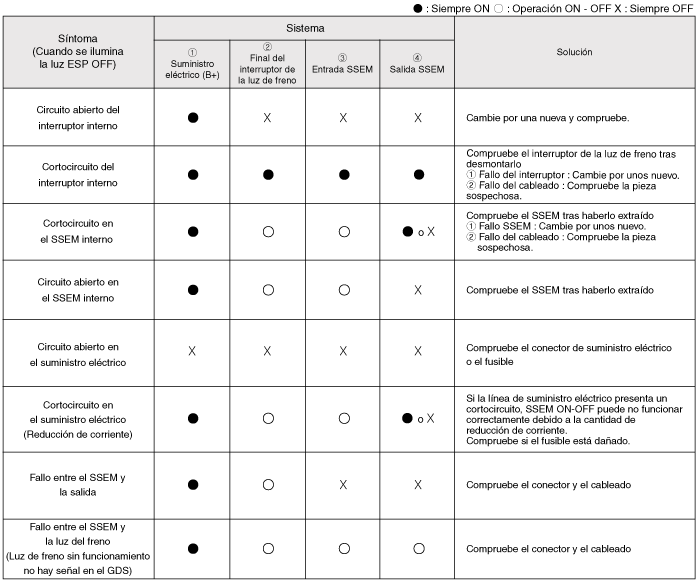

Diagnóstico de síntomas
|
| 3. |

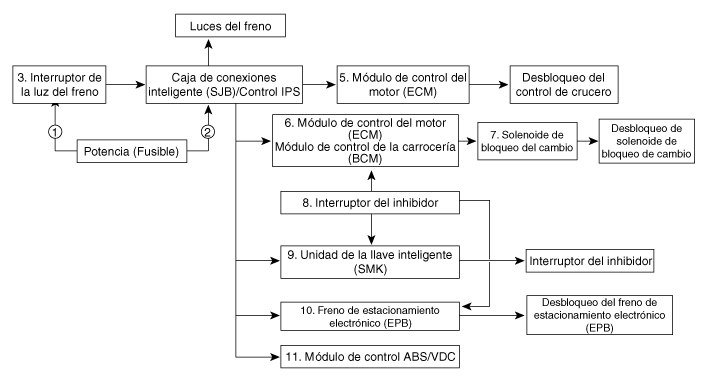

Disgnóstico del sistema del interruptor de la luz de freno
SSEM: Módulo electrónico de la señal de freno |
| 4. |
Consulte la guía de DTC cuando se muestren los códigos DTC relacionados. |
| Ajuste |
| 1. |
Confirme la holgura entre el interruptor de la luz de freno y el soporte.
|
| 2. |
Si el espacio entre el interruptor de la luz de freno y el soporte no es de 1,0 - 2,0mm, compruebe el clip de montaje y otras piezas alrededor de la luz de freno. |
| 3. |
Si todo es normal, vuelva a montar el interruptor de la luz de freno y compruebe la holgura de nuevo. |
| Inspección |
| 1. |
Comprobar el interruptor de la luz de parada.
|
| Sustitución |
| 1. |
Apague el encendido y desconecte el terminal negativo (-) de la batería. |
| 2. |
Desmonte el panel de protección inferior. (Consulte el grupo de carrocería - "Panel de protección inferior") |
| 3. |
Desconecte el conector del interruptor de la luz de freno (A).
|
| 4. |
Tire de la placa de bloqueo (A) según indica la flecha.
|
| 5. |
Gire el interruptor del interruptor del freno 45° en sentido antihorario y desmóntelo.
|
| 6. |
Fije el brazo del pedal del freno e introduzca completamente el interruptor del freno de modo que no pueda verse la parte de contacto.
|
| 7. |
Tras introducirlo, gire el interruptor del freno 45° en sentido horario y monte la placa de bloqueo empujándola.
|
| 8. |
Conecte el conector del interruptor de la luz de freno (A).
|
| 9. |
Monte el panel inferior de protección. (Consulte el grupo de carrocería - "Panel de protección inferior") |
