Kia Rio (YB): SRSCM / Indicador cinturon de seguridad

Kia Rio (YB) Manual de Taller / Sistema de la dirección / SRSCM / Indicador cinturon de seguridad

Descripción y operación

Descripción

El SRSCM controla el estado de la hebilla del cinturón de seguridad del asiento del condcutor y acompañante. El SRSCM proporciona un pin a cada entrada del estado de la hebilla del cinturón de seguridad del asiento del condcutor y acompañante. El circuito de la hebilla del cinturón de seguridad funciona con un voltaje del servofreno interno suministrado por el SRSCM y utiliza la masa del chasis para hacer retornar la señal. El estado de la hebilla modifica el despliege de SRSCM. Si la hebilla no está abrochada, el pretensor correspondiente no se desactivará.

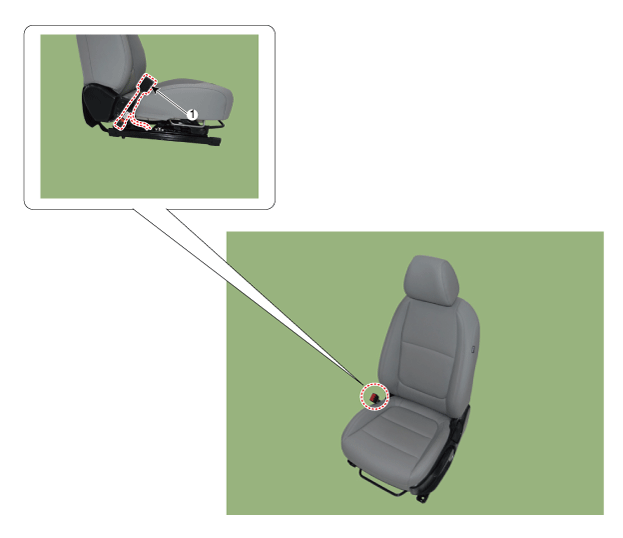

Componentes y localización de los componentes

Componentes

1. Interruptor de la hebilla del cinturón de seguridad (BS)

Procedimientos de reparación

Extracción

1.	Desconecte el terminal negativo de la batería y espere al menos tres minutos antes de iniciar el trabajo.

2.	Desmonte el conjunto del asiento delantero. (Consulte "Carrocería : Conjunto del asiento delantero")

3.	Afloje el perno de montaje y desmonte el interruptor de la hebilla del cinturón de seguridad.

Instalación

1.	Desconecte el terminal negativo de la batería y espere al menos tres minutos antes de iniciar el trabajo.

2.	El montaje debe realizarse en el orden inverso al desmontaje.

3.	Vuelva a conectar el terminal negativo de la batería.

4.	Después de montar el Interruptor de la hebilla del cinturón de seguridad, verifique el funcionamiento correcto del sistema: • Conecte el interruptor de encendido a ON; el indicador del SRS debería encenderse durante seis segundos y después apagarse.
