Kia Rio: Cinturon seguridad trasero / HEBILLA DEL CINTURÓN DE SEGURIDAD DEL ASIENTO TRASERO

Kia Rio (YB) Manual de Taller / Carroceria (interior y exterior) / Cinturon seguridad trasero / HEBILLA DEL CINTURÓN DE SEGURIDAD DEL ASIENTO TRASERO

Componentes y localización de los componentes

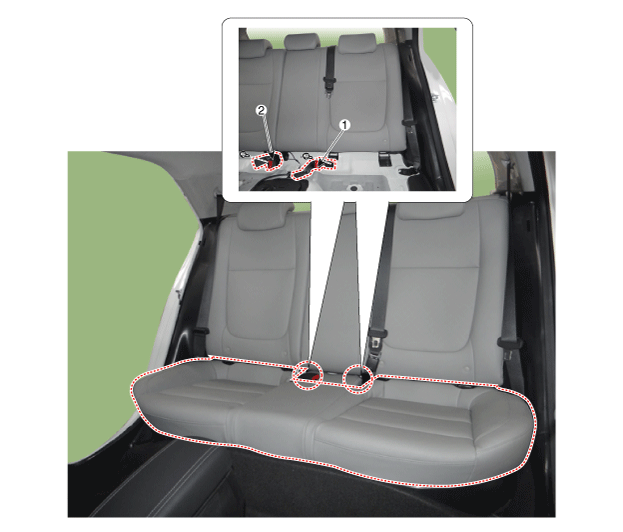

LOCALIZACIÓN DE LOS COMPONENTES

1. Hebilla del cinturón del asiento trasero [DCH]

2. Hebilla del cinturón del asiento trasero [IZQ]

Procedimientos de reparación

Sustitución

Cuando monte el cinturón de seguridad, tenga cuidado de no dañar el retractor.

1.	Quitar el conjunto asiento trasero. (Consulte el asiento trasero- "Conjunto del asiento trasero")

Desmonte la hebilla del cinturón de seguridad trasero (A) después de aflojar el perno de montaje.

Par de apriete:

39,2 ~ 53,9 N·m (4,0 ~ 5,5 kgf·m, 28,9 ~ 39,8 lb·pie)

3.	El montaje debe realizarse en el orden inverso al desmontaje.
