Kia Rio: Guarnecido interior / Guarnecidosde estribera

Kia Rio (YB) Manual de Taller / Carroceria (interior y exterior) / Guarnecido interior / Guarnecidosde estribera

Componentes y localización de los componentes

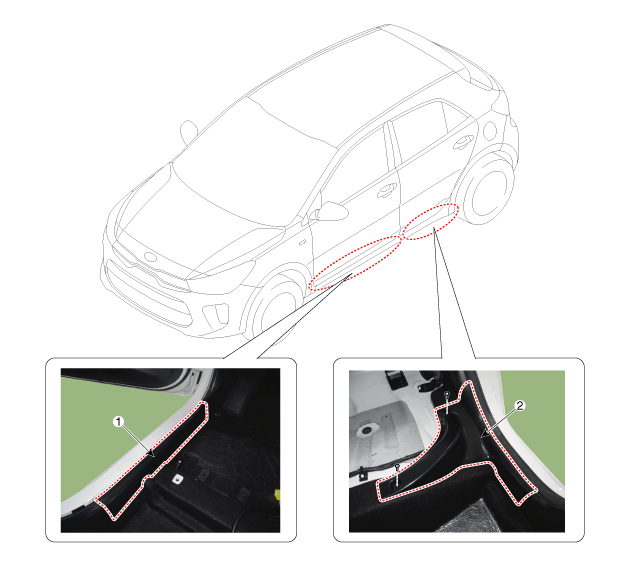

LOCALIZACIÓN DE LOS COMPONENTES

1 Guarnecido protector de la puerta delantera

2 Guarnecido protector de la puerta trasera

Procedimientos de reparación

Sustitución

Póngase guantes para proteger sus manos.

•	Use una herramienta de plástico para desmontar paneles y desmonte las piezas interiores sin dañar la superficie.

•	Tenga cuidado de no doblar ni arañar el guarnecido y los paneles.

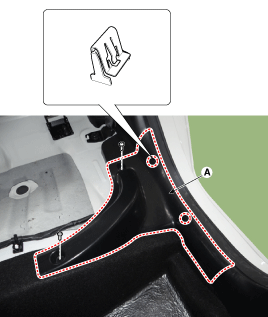

1.	Con un extractor, desmonte el embellecedor protector de la puerta delantera (A). (Delantero)

El montaje debe realizarse en el orden inverso al desmontaje.

Cambie los clips que estén dañados.
