Kia Rio: Sistema de freno de estacionamiento / Freno estacionamiento

Kia Rio (YB) Manual de Taller / Sistema de frenos / Sistema de freno de estacionamiento / Freno estacionamiento

Componentes y localización de los componentes

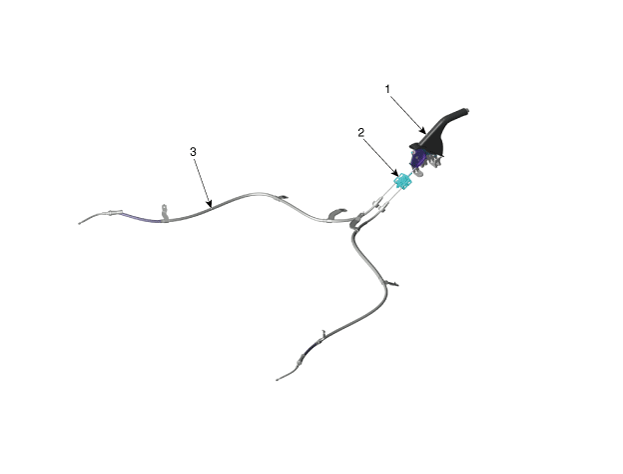

Componentes

1. Palanca del freno de estacionamiento
2. Conjunto del ecualizador
3. Cables de freno de estacionamiento trasero

Procedimientos de reparación
Extracción
Tipo de Freno de Disco Trasero


No deben deformarse, ni doblarse los cables del freno de estacionamiento. Ya que, de lo contrario, ello daría lugar a un funcionamiento rígido del freno y a una rotura prematura de dichos cables.

1.

Retire la consola del suelo.

(Consulte Carrocería - "Conjunto de la consola del suelo")

2.

Desconecte el conector (A) del interruptor de freno de estacionamiento.

3.

Afloje la tuerca de ajuste (A) y los cables del freno de estacionamiento (B).



La palanca del freno de estacionamiento del vehículo debe estar totalmente retirada.

4.

Retire el conjunto de la palanca del freno de estacionamiento tras retirar los tornillos (A).

5.

Levante el vehículo y asegúrese de que queda firmemente apoyado.

6.

Quite la rueda y el neumático traseros.

7.

Retire el cable del freno de estacionamiento (A) tras retirar el pasador (B).

8.

Afloje los pernos del soporte del cables del freno de estacionamiento y desmonte el cable del freno de estacionamiento.

Tipo de Freno de Tambor Trasero


No deben deformarse, ni doblarse los cables del freno de estacionamiento. Ya que, de lo contrario, ello daría lugar a un funcionamiento rígido del freno y a una rotura prematura de dichos cables.

1.

Retire la consola del suelo.

(Consulte Carrocería - "Conjunto de la consola del suelo")

2.

Desconecte el conector (A) del interruptor de freno de estacionamiento.

3.

Afloje la tuerca de ajuste (A) y los cables del freno de estacionamiento (B).



La palanca del freno de estacionamiento del vehículo debe estar totalmente retirada.

4.

Retire el conjunto de la palanca del freno de estacionamiento tras retirar los tornillos (A).

5.

Levante el vehículo y asegúrese de que queda firmemente apoyado.

6.

Quite la rueda y el neumático traseros.

7.

Extraiga el cable del freno de estacionamiento de la zapata de freno.

(Consulte el sistema de frenos - "Freno de tambor trasero")

8.

Retire el cable del freno de estacionamiento (A) tras retirar el pasador (B).

9.

Afloje los pernos del soporte del cables del freno de estacionamiento y desmonte el cable del freno de estacionamiento.

Instalación
Tipo de Freno de Disco Trasero
1.

Instale el cable del freno de estacionamiento.

2.

Monte el cable del freno de estacionamiento (A), luego monte el pasador (B).

3.

Instalar la rueda y neumático traseros.

4.

Monte el conjunto de la palanca del freno de estacionamiento.

Par de apriete

19,6 ~ 29,4 N·m (2,0 ~ 3,0 kgf·m, 14,5 ~ 21,7 lb·pie)

5.

Aplique una capa de la grasa especificda a cada una de las partes (A) deslizantes de la placa del trinquete y el fiador.

Grasa especificada:

Grasa mulitusos SAE J310, NLGI No.2

6.

Monte el ajustador del cable del freno de estacionamiento, y luego ajuste la palanca de freno de estacionamiento rotando la tuerca de ajuste (A).

Carrera de la palanca del freno de estacionamiento:

5 ~ 7 clics (Tire de la palanca con 196N (20 kgf, 44 lbf))



Tras reparar la zapata de freno de estacionamiento, ajuste la hulgura de la zapata y luego ajuste la carrera de la palanca de freno de estacionamiento.

7.

Soltar completamente la palanca del freno de estacionamiento y comprobar que los frenos de estacionamiento no arrastran cuando se giran las ruedas traseras. Reajuste el freno de nuevo, si fuera necesario.

8.

Asegúrese de que los frenos de estacionamiento se aplican completamente cuando se tirar hasta arriba de la palanca del freno de estacionamiento.

9.

Desconecte el conector (A) del interruptor de freno de estacionamiento.



Compruebe la continuidad del interruptor del freno de estacionamiento.

Cuando se tira de la palanca del freno: continuidad

Cuando se libera la palanca del freno: sin continuidad

10.

Monte la consola del suelo.

(Consulte Carrocería - "Conjunto de la consola del suelo")

Tipo de Freno de Tambor Trasero
1.

Instale el cable del freno de estacionamiento.

2.

Monte el cable del freno de estacionamiento (A), luego monte el pasador (B).

3.

Extraiga la zapata del freno.

(Consulte el sistema de frenos - "Freno de tambor trasero")

4.

Instalar la rueda y neumático traseros.

5.

Monte el conjunto de la palanca del freno de estacionamiento.

6.

Aplique una capa de la grasa especificda a cada una de las partes (A) deslizantes de la placa del trinquete y el fiador.

Grasa especificada:

Grasa mulitusos SAE J310, NLGI No.2

7.

Monte el ajustador del cable del freno de estacionamiento, y luego ajuste la palanca de freno de estacionamiento rotando la tuerca de ajuste (A).

Carrera de la palanca del freno de estacionamiento:

5 ~ 7 clics (Tire de la palanca con 196N (20 kgf, 44 lbf))



Tras reparar la zapata de freno de estacionamiento, ajuste la hulgura de la zapata y luego ajuste la carrera de la palanca de freno de estacionamiento.

8.

Soltar completamente la palanca del freno de estacionamiento y comprobar que los frenos de estacionamiento no arrastran cuando se giran las ruedas traseras. Reajuste el freno de nuevo, si fuera necesario.

9.

Asegúrese de que los frenos de estacionamiento se aplican completamente cuando se tirar hasta arriba de la palanca del freno de estacionamiento.

10.

Desconecte el conector (A) del interruptor de freno de estacionamiento.



Compruebe la continuidad del interruptor del freno de estacionamiento.

Cuando se haya tirado la palanca de estacionamiento :continuidad

Cuando se haya tirado la palanca de estacionamiento :No hay continuidad

11.

Monte la consola del suelo.

(Consulte Carrocería - "Conjunto de la consola del suelo")

AJUSTE DE LA CARRERA DE LA PALANCA DE FRENO DE ESTACIONAMIENTO
1.

Retire la consola del suelo.

(Consulte Carrocería - "Conjunto de la consola del suelo")

2.

Aplique una capa de la grasa especificda a cada una de las partes (A) deslizantes de la placa del trinquete y el fiador.

Grasa especificada:

Grasa mulitusos SAE J310, NLGI No.2

3.

Monte el ajustador del cable del freno de estacionamiento, y luego ajuste la palanca de freno de estacionamiento rotando la tuerca de ajuste (A).

Carrera de la palanca del freno de estacionamiento:

5 ~ 7 clics (Tire de la palanca con 196N (20 kgf, 44 lbf))



Tras reparar la zapata de freno de estacionamiento, ajuste la hulgura de la zapata y luego ajuste la carrera de la palanca de freno de estacionamiento.

4.

Soltar completamente la palanca del freno de estacionamiento y comprobar que los frenos de estacionamiento no arrastran cuando se giran las ruedas traseras. Reajuste el freno de nuevo, si fuera necesario.

5.

Asegúrese de que los frenos de estacionamiento se aplican completamente cuando se tirar hasta arriba de la palanca del freno de estacionamiento.

6.

Monte la consola del suelo.

(Consulte Carrocería - "Conjunto de la consola del suelo")

AJUSTE DE LA HOLGURA DE LA ZAPATA DE FRENO DE ESTACIONAMIENTO

Tipo de Freno de Tambor Trasero

1.

Pise el pedal de freno varias veces para ajustar los frenos autoajustables.



Para el tipo de frenos de tambor, el ajustador y la palanca del ajustador ajustan automáticamente la holgura de la zapata.

Tipo de Freno de Disco Trasero



Es necesario reajustar el freno de estacionamiento después de reparar el cuerpo de la pinza, de cambiar las pinzas de freno, la carcasa, el cable del freno de estacionamiento o los discos de freno.

1.

Retire la consola del suelo para llegar hasta la tuerca de ajuste.

2.

Afloje el cable del freno de estacionamiento hasta que ambas palancas de funcionamiento estén completamente desactivadas.

3.

Coloque las pastillas de freno en la posición de operación aplicando el pedal de freno varias veces hasta que note resistencia.

4.

Tensione el cable del freno de estacionamiento apretando la tuerca de ajuste hasta que las palancas de operación en ambas pinzas se levante hasta una distancia de (A) entre la palanca de funcionamiento (B) y el soporte (C).

Distancia (A):Máx. 1,5 mm (0,06 pulg.)

5.

La palanca del freno de estacionamiento del vehículo debe estar totalmente retirada.

6.

Si se cambian los cables del freno de mano, aplique el freno de estacionamiento unas cuantas veces con la máxima fuerza posible para estudiar los cables del freno de estacionamiento y controle el ajuste, según lo indicado arriba.

7.

Compruebe si las ruedas se mueven libremente.

8.

Monte la consola del suelo.

(Consulte Carrocería - "Conjunto de la consola del suelo")

9.

Prueba de conducción
