Kia Rio: Sistema de aire acondicinado / Fotosensor (sólo FATC)

Kia Rio (YB) Manual de Taller / Calefaccion,ventilacion,aire acondicionado / Sistema de aire acondicinado / Fotosensor (sólo FATC)

Descripción y operación
Descripción

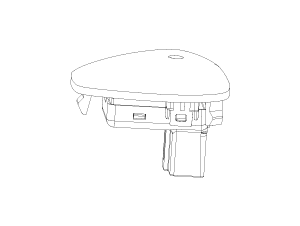

El fotosensor está ubicado en el centro de las toberas de descongelamiento.

El sensor fotoeléctrico contiene un diodo fotovoltaico (sensible a la luz solar). La radiación solar recibida por su parte receptora, genera una fuera electromotriz en proporción con la cantidad de radiación recibida que se transfiere al módulo de control automático de temperatura, de modo que se realiza la compensación de la radiación solar.

Procedimientos de reparación
Inspección
1.

Gire el conmutador de encendido hacia ON:

2.

Conecte el GDS.

3.

Emita una luz intensiva a través del fotosensor mediante una lámpara y compruebe el cambio de voltaje de salida.

4.

El voltaje se incrementa con una luz más intensa y se reducirá con una luz más tenue.

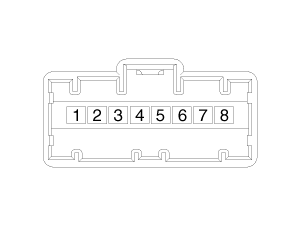

1. Señal del sensor de luz automática
2. Masa del sensor de luces automáticas
3. Fotosensor del lado del acompañante
4. LED (Potencia)
5. LED (Señal)
6. Fotosensor del lado del conductor
7. Potencia del fotosensor
8. Potencia del sensor de luces automáticas

Sustitución
1.

Desconecte el terminal negativo (-) de la batería.

2.

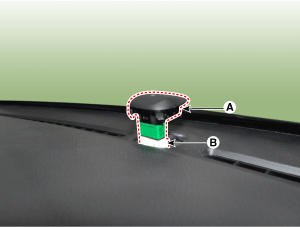

Utilice el destornillador de cabeza plana para desmontar el fotosensor (A) del centro de la tobera de descongelamiento tras desconectar el conector (B).

3.

El montaje debe realizarse en el orden inverso al desmontaje.
