Kia Rio: Sistema de aire acondicinado / Sensor de temperatura del evaporador

Kia Rio (YB) Manual de Taller / Calefaccion,ventilacion,aire acondicionado / Sistema de aire acondicinado / Sensor de temperatura del evaporador

Descripción y operación
Descripción

El sensor de temperatura del evaporador detecta la temperatura del núcleo del evaporador e interrumpe la alimentación del relé del compresor para evitar que el evaporador se congele por una refrigeración excesiva.

Procedimientos de reparación
Inspección
1.

Apague el interruptor de encendido.

2.

Desconecte el conector del sensor de temperatura del evaporador.

3.

Mida la resistencia entre el terminal “+” y “-“ del sensor de temperatura del evaporador.

4.

Conecte el conector del sensor de temperatura del evaporador.

5.

Haga funcionar el motor y gire el interruptor A/C a ON y entonces mida el voltaje entre los terminales del conector del mazo de cables.

Especificación

Temperatura del núcleo del evaporador [°C (°F)]
RESISTENCIA (kΩ)
-10 (14)
17,7 - 18,2
0 (32)
11,3 - 11,5
10 (50)
7,3 - 7,5
20 (68)
4,8 - 5,0
30 (86)
3,2 - 3,4
40 (104)
2,2 ~ 2,4

Sustitución
1.

Desconecte el terminal negativo (-) de la batería.

2.

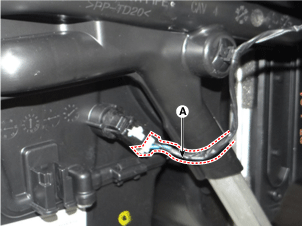

Desconecte el conector del sensor de temperatura del evaporador (A).

3.

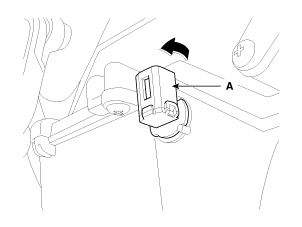

Desmonte el sensor de temperatura del evaporador (A) tirando de él después de girarlo 90º en sentido antihorario.

4.

Para el montaje, siga el orden inverso al desmontaje.
