Kia Rio: Sistema de admison y escape / FILTRO DE AIRE

Kia Rio (YB) Manual de Taller / Mantenimiento / Sistema de admison y escape / FILTRO DE AIRE

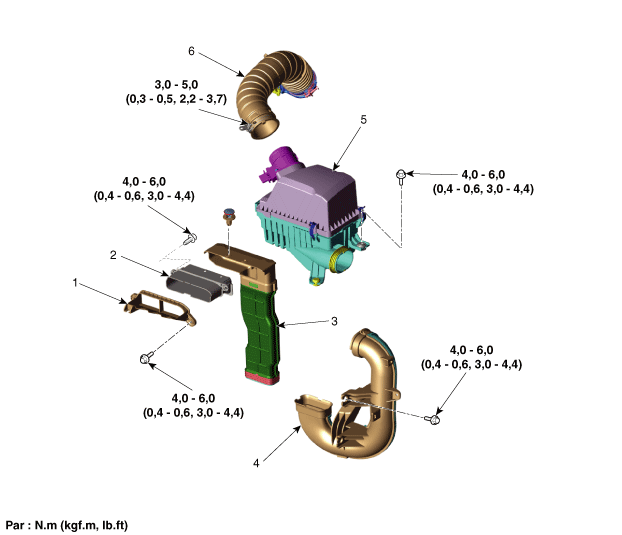

Componentes y localización de los componentes

Componentes

1. Manguera del respiradero
2. Manguera de admisión de aire
3. Sensor de flujo de aire
4. Cubierta del purificador de aire

5. Filtro del purificador de aire
6. Conjunto del purificador del aire
7. Conducto de aire
8. Resonador

Procedimientos de reparación

Desmontaje y montaje

Conducto del aire

1.	Desmonte el conducto de aire (A).

2.	El montaje debe realizarse en el orden inverso al desmontaje.

Conjunto del filtro de aire

1.	Desconecte el conector del sensor de flujo de la masa de aire (MAFS) y el conector del sensor de temperatura del aire de admisión (IATS ) (A).

2.	Desconecte la manguera del respiradero (B).

Desconecte la manguera de admisión de aire (C).

Par de apriete:

2,9 - 4,9N·m (0,3 - 0,5kgf·m , 2,2 - 3,6lb·ft)

Desmonte el conjunto del filtro del aire (D).

Par de apriete:

4,0 - 6,0N·m (0,4 - 0,6kgf·m , 3,0 - 4,4lb·ft)

5.	El montaje debe realizarse en el orden inverso al desmontaje.

Filtro del aire

1.	Abra la cubierta del filtro del aire (A) desenganchando las abrazaderas.

Sustituya el elemento del purificador de aire (A) por uno nuevo.

Si hay sustancias extrañas dentro del conjunto del purificador del aire, limpie el interior del conjunto del purificador del aire y después sustituya el elemento del purificador del aire.

3.	Cierre la cubierta del filtro de aire enganchando las abrazaderas.

Conducto de extensión

1.	Desmonte el conducto del aire y el conjunto del purificador de aire.

2.	Desmonte la cubierta inferior del compartimento del motor. (Consulte el Conjunto del motor y la transmisión - "Cubierta inferior del compartimento del motor")

Extraiga el conducto de extensión (A).

Par de apriete:

4,0 - 6,0N·m (0,4 - 0,6kgf·m , 3,0 - 4,4lb·ft)

4.	El montaje debe realizarse en el orden inverso al desmontaje.

Protección térmica

1.	Desmonte el conducto de aire.

Desmonte el conjunto calefactor(A).

Par de apriete:

4,0 - 6,0N·m (0,4 - 0,6kgf·m , 3,0 - 4,4lb·ft)

3.	El montaje debe realizarse en el orden inverso al desmontaje.

Colector de admision

Componentes y localización de los componentes Componentes 1. Conjunto del colector de admisión 2. Actuador de control de turbulencia variable 3. Junta del cole ...
