Kia Rio: Sistema de suspensión trasero / Eje de torsión trasero

Kia Rio (YB) Manual de Taller / Sistema de Suspensión / Sistema de suspensión trasero / Eje de torsión trasero

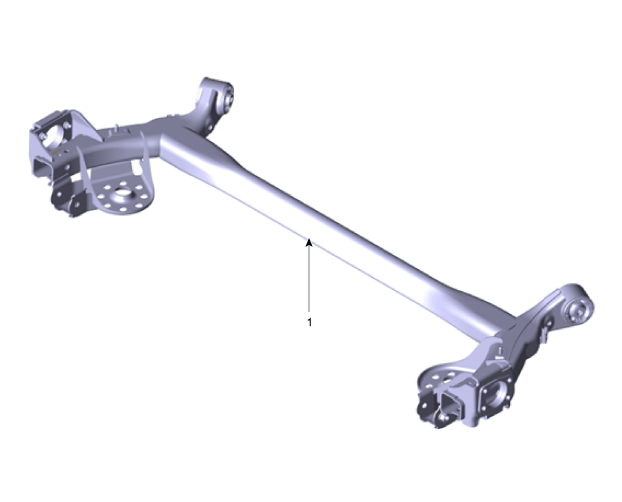

Componentes y localización de los componentes
Componentes

1. Barra de torsión

Procedimientos de reparación
Extracción
1.

Desmonte las tuercas de la rueda, la rueda trasera y el neumático del cubo trasero.

Par de apriete

107,9 ~ 127,5 N.m (11,0 ~ 13,0 kgf.m, 79,6 ~ 94,0 lb-ft)



Tenga cuidado de no dañar las tuercas de la rueda al desmontar la rueda y el neumático.

2.

Desmonte el conjunto del eje trasero.

(Consulte el sistema de frenado - "Freno de disco trasero")

(Consulte el sistema de frenos - "Freno de tambor trasero")

3.

Afloje el perno inferior del amortiguador.

Par de apriete

98,0 ~ 117,6 N.m (10,0 ~ 12,0 Kgf.m, 72,3 ~ 86,7 lb-ft)



Coloque el gato de transmisión debajo de la barra de torsión para desmontar el amortiguador en la condición sin carga.

4.

Afloje los pernos y después desmonte el amortiguador trasero.

Par de apriete

49,0 ~ 63,7 N·m (5,0 ~ 6,5 kgf·m, 36,2 ~ 47,0 lb·pie)

5.

Afloje los pernos (A) y después extraiga la barra de torsión.

Par de apriete:

117,7 ~ 137,3 N.m (12,0 ~ 14,0 kgf.m, 86,8 ~ 101,3 lb-ft)

6.

El montaje debe realizarse en el orden inverso al desmontaje.
