Kia Rio: Eje trasero / Cubo/Apoyo trasero

Kia Rio (YB) Manual de Taller / Transmisiones y ejes / Eje trasero / Cubo/Apoyo trasero

Componentes y localización de los componentes

Componentes

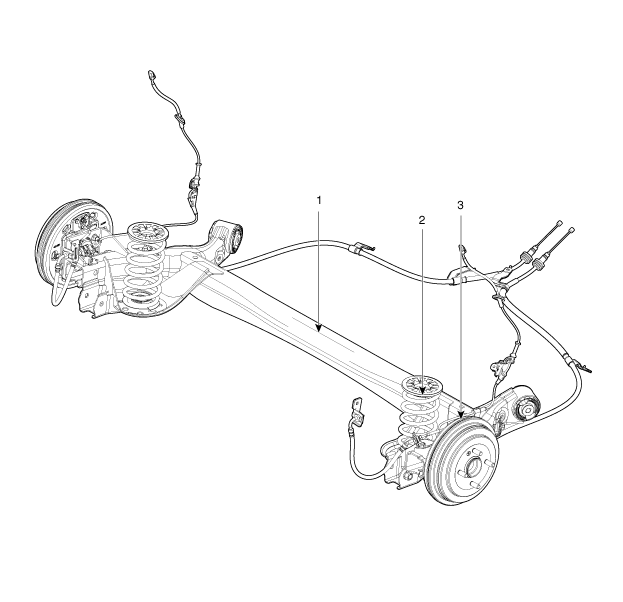

[Freno de tambor]

1. Eje del brazo de torsión
2. Muelle trasero

3. Disco del freno de tambor trasero

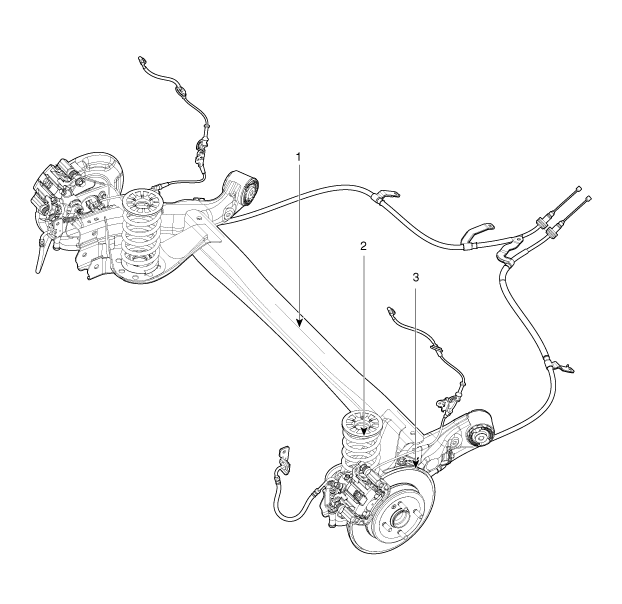

[Tipo disco]

1. Eje del brazo de torsión
2. Muelle trasero

3. Disco del freno trasero

Procedimientos de reparación

Extracción

[Tipo disco]

Quite la rueda y el neumático.

Par de apriete

107,9 ~ 127,5 N.m (11,0 ~ 13,0 kgf.m, 79,6 ~ 94,0 lb-ft)

Tenga cuidado de no dañar las tuercas de la rueda al desmontar la rueda y el neumático.

2.	Extraiga el clip de freno (A) y el cable del freno de estacionamiento (B).

Desmonte el conjunto de la pinza del freno trasero (A).

Par de apriete

78,4 ~ 98,0 N.m (8,0 ~ 10,0 Kgf.m, 57,8 ~ 72,3 lb-ft)

Afloje el tornillo de montaje y el disco del freno (A).

Par de apriete

4,9 ~ 5,9 N.m (0,5 ~ 0,6 kgf.m, 3,6 ~ 4,3 lb·pie)

Afloje los pernos y desmonte el buje (A) del eje del brazo de torsión.

Par de apriete

49,0 ~ 58,8 N.m (5,0 ~ 6,0 kgf.m, 36,1 ~ 43,3 lb·pie)

6.	El montaje debe realizarse en el orden inverso al desmontaje.

[Freno de tambor]

Quite la rueda y el neumático.

Par de apriete

107,9 ~ 127,5 N.m (11,0 ~ 13,0 kgf.m, 79,6 ~ 94,0 lb-ft)

Tenga cuidado de no dañar las tuercas de la rueda al desmontar la rueda y el neumático.

Afloje el tornillo de montaje y el disco del freno (A).

Par de apriete

4,9 ~ 5,9 N.m (0,5 ~ 0,6 kgf.m, 3,6 ~ 4,3 lb·pie)

3.	Desconecte el sensor de velocidad de la rueda.

Afloje el perno de montaje del buje y retire el buje (A) del brazo de torsión.

Par de apriete

49,0 ~ 58,8 Nm (5,0 ~ 6,0 kgf·m, 36,2 ~ 43,4 lb·pie)

5.	El montaje debe realizarse en el orden inverso al desmontaje.

Inspección

1.	Compruebe posibles grietas en el buje y si las estrías están desgastadas.

2.	Compruebe si el disco de freno está rayado o dañado.

3.	Compruebe si el portasatélites del eje trasero presenta grietas.

4.	Compruebe posibles daños o grietas en el cojinete.
