Kia Rio: Asiento trasero / Cubierta del respaldo del asiento trasero

Kia Rio (YB) Manual de Taller / Carroceria (interior y exterior) / Asiento trasero / Cubierta del respaldo del asiento trasero

Componentes y localización de los componentes

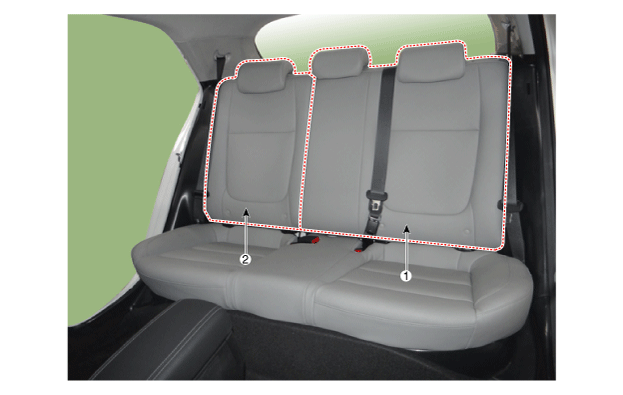

LOCALIZACIÓN DE LOS COMPONENTES

1. Cubierta del respaldo del asiento trasero [IZQ]
2. Cubierta del respaldo del asiento trasero [DCH]

Procedimientos de reparación
Sustitución


Póngase guantes para proteger sus manos.



Use una herramienta de plástico para desmontar paneles y desmonte las piezas interiores sin dañar la superficie.

Tenga cuidado de no doblar ni arañar el guarnecido y los paneles.

(IZQ)

1.

Desmonte el conjunto del asiento trasero.

(Consulte el asiento trasero- "Conjunto del asiento trasero")

2.

Presione el pasador de bloqueo y desmonte el reposacabezas del asiento trasero (A).

3.

Extraiga la cincha del respaldo del asiento trasero (A) con un extractor.

4.

Extraiga la cubierta superior (A) con un extractor.

5.

Extraiga la cubierta de anclaje para niños (A) con un extractor.

6.

Desconecte el guardapolvo del respaldo del asiento trasero (A).

7.

Desmonte las sujeciones de anillas (A).

8.

Abra el cierre lateral del respaldo del asiento (A).

9.

Desmonte la placa del respaldo (A) tras extraer las sujeciones de anilla.

10.

Extraiga los clips de montaje de la cubierta del respaldo (A).

11.

Empuje las guías del respaldo del asiento trasero (A) mientras aprieta ambos lados de la parte inferior de las guías, y extráigalas.

12.

Retire la cubierta del respaldo del asiento trasero del bastidor.

13.

Desmonte la cubierta del respaldo del asiento delantero (C) tras desmontar la cinta de velcro (A) y la anilla (B).

14.

El montaje debe realizarse en el orden inverso al desmontaje.



Asegúrese de que los conectores estén completamente conectados

Cambie los clips dañados (o retenes tipo pasador).

Para evitar arrugas, asegúrese de estirar la cubierta (B) uniformemente antes de acoplar las sujeciones de anilla (A).

Sustituya las sujeciones de anillas por las nuevas utilizando la herramienta especial (C) (09880 - 4F000).

(DCH)

1.

Desmonte el conjunto del asiento trasero.

(Consulte el asiento trasero- "Conjunto del asiento trasero")

2.

Presione el pasador de bloqueo y desmonte el reposacabezas del asiento trasero (A).

3.

Extraiga la cubierta superior (A) con un extractor.

4.

Extraiga la cubierta de anclaje para niños (A) con un extractor.

5.

Desconecte el guardapolvo del respaldo del asiento trasero (A).

6.

Desmonte las sujeciones de anillas (A).

7.

Abra el cierre lateral del respaldo del asiento (A).

8.

Desmonte la placa del respaldo (A) tras extraer las sujeciones de anilla.

9.

Extraiga los clips de montaje de la cubierta del respaldo (A).

10.

Empuje las guías del respaldo del asiento trasero (A) mientras aprieta ambos lados de la parte inferior de las guías, y extráigalas.

11.

Retire la cubierta del respaldo del asiento trasero del bastidor.

12.

Desmonte la cubierta del respaldo del asiento delantero (C) tras desmontar la cinta de velcro (A) y la anilla (B).

13.

El montaje debe realizarse en el orden inverso al desmontaje.



Asegúrese de que los conectores estén completamente conectados.

Cambie los clips dañados (o retenes tipo pasador).

Para evitar arrugas, asegúrese de estirar la cubierta (B) uniformemente antes de acoplar las sujeciones de anilla (A).

Sustituya las sujeciones de anillas por las nuevas utilizando la herramienta especial (C) (09880 - 4F000).
