Kia Rio: Asiento delantero / Cubierta de protección exterior del asiento delantero

Kia Rio (YB) Manual de Taller / Carroceria (interior y exterior) / Asiento delantero / Cubierta de protección exterior del asiento delantero

Componentes y localización de los componentes

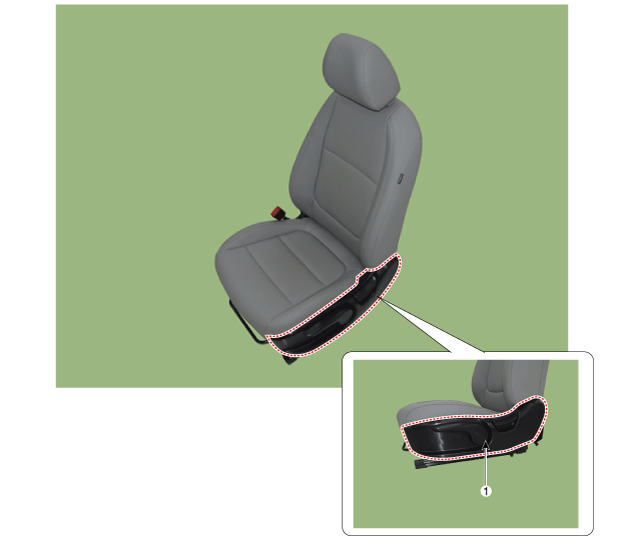

LOCALIZACIÓN DE LOS COMPONENTES

1. Cubierta de protección exterior del asiento delantero


Procedimientos de reparación
Sustitución


Póngase guantes para proteger sus manos.



Use una herramienta de plástico para desmontar paneles y desmonte las piezas interiores sin dañar la superficie.

Tenga cuidado de no doblar ni arañar el guarnecido y los paneles.

1.

Desmonte el conjunto del asiento delantero.

(Consulte el asiento delantero - "Conjunto del asiento delantero")

2.

Desmonte la manilla del reclinador (A) tras aflojar el tornillo.



Desmonte correctamente la cubierta de protección exterior del asiento delantero en la dirección de la flecha y del desmontaje.

Asegúrese de no dañar el soporte de montaje y el gancho al extraer la cubierta.

3.

Desmonte la tapa de la palanca de la bomba (A).

4.

Desmonte la palanca de la bomba (A).

5.

Desmonte la cubierta exterior de protección del asiento delantero (A) tras aflojar los tornillos de montaje.

6.

El montaje debe realizarse en el orden inverso al desmontaje.



Asegure los bloqueos y desbloqueos de la puerta de llenado de combustible y que se abra y se cierre correctamente.

Cambie los clips que estén dañados.
