Kia Rio: Sistema de admison y escape / Colector de admision

Kia Rio (YB) Manual de Taller / Mantenimiento / Sistema de admison y escape / Colector de admision

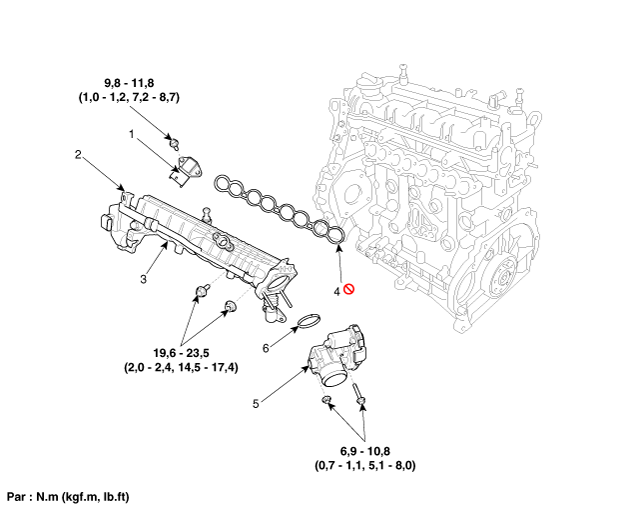

Componentes y localización de los componentes
Componentes

1. Conjunto del colector de admisión
2. Actuador de control de turbulencia variable
3. Junta del colector de admisión
4. Junta del conducto de salida del refrigerante EGR
5. Junta de la válvula de control de aire (ACV)
6. Válvula de control de aire (ACV)

Procedimientos de reparación
Desmontaje y montaje
1.

Desmonte la cubierta del motor.

2.

Desconecte el terminal negativo de la batería.

3.

Desmonte el conducto del aire y el conjunto del filtro del aire.

4.

Desmonte el tubo y el indicador de nivel de aceite.

(Consulte el sistema de lubricación- "Conducto e indicador del nivel de aceite")

5.

Desconecte los conectores de cableado y las abrazaderas del mazo de cables y retire el protector del cableado del colector de admisión.

6.

Desmonte la válvula de control de aire.

(Consulte el Sistema de control del motor/Sistema de combustible - "Válvula de control de aire (ACV)")

7.

Desconecte la manguera de retorno de combustible (A) y el tubo de alta presión (B).

8.

Desmonte el tubo de salida del refrigerador EGR (A).

Par de apriete

19,6 ~ 23,5 N.m (2,0 ~ 2,4 kgf.m, 14,5 ~ 17,4 lb.pie)

9.

Retire el soporte de la válvula solenoide de control del VGT (A).

Par de apriete

6,9 ~ 10,8 N.m (0,7 ~ 1,1 kgf.m, 5,1 ~ 8,0 lb·pie)

10.

Desconecte los tubos de combustible (A).

11.

Desmonte el soporte del sensor de temperatura del combustible (A).

Par de apriete

6,9 ~ 10,8 N.m (0,7 ~ 1,1 kgf.m, 5,1 ~ 8,0 lb·pie)

12.

Desmonte el perno de fijación del colector de admisión (A).

Par de apriete

6,9 ~ 10,8 N.m (0,7 ~ 1,1 kgf.m, 5,1 ~ 8,0 lb·pie)

13.

Desmonte el colector de admisión (A) con la junta (B)

Par de apriete

19,6 ~ 23,5 N.m (2,0 ~ 2,4 kgf.m, 14,5 ~ 17,4 lb.pie)



Al montar, cambie la junta por una nueva.

14.

El montaje debe realizarse en el orden inverso al desmontaje.
