Kia Rio: Sistema de admison y escape / Refrigerador EGR

Kia Rio (YB) Manual de Taller / Mantenimiento / Sistema de admison y escape / Refrigerador EGR

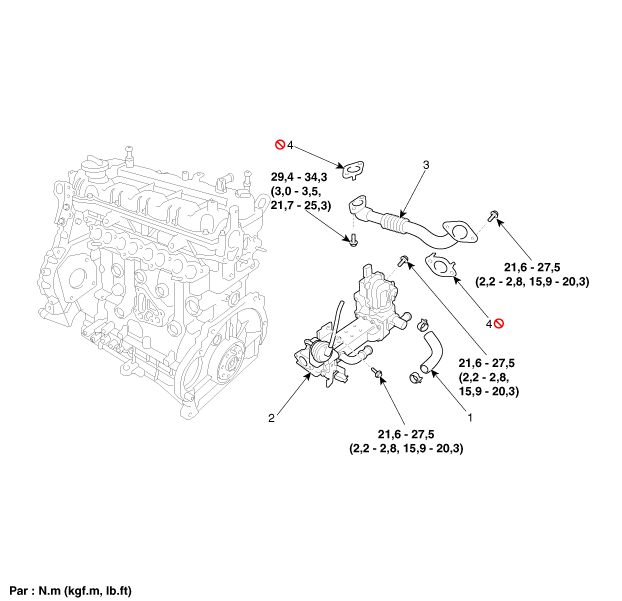

Componentes y localización de los componentes

Componentes

1. Manguera del refrigerador EGR
2. Conjunto del refrigerador y válvula EGR

3. Tubo de entrada del refrigerador EGR
4. Junta

Procedimientos de reparación

Desmontaje y montaje

1.	Desmonte la cubierta del motor.

2.	Extraiga la batería y la bandeja. (Consulte el sistema eléctrico del motor - "Batería")

3.	Desmonte la cubierta inferior.

4.	Drene el refrigerante. (Consulte el sistema de refrigeración - "Refrigerante")

5.	Desmonte el conjunto del purificador de aire.

6.	Desmonte la válvula de control de aire. (Consulte el Sistema de control del motor/Sistema de combustible - "Válvula de control de aire (ACV)")

7.	Desconecte la manguera del calefactor (A).

8.	Desmonte la manguera superior del radiador (A).

9.	Desconecte el conducto de combustible (A).

10.	Desconecte la manguera del refrigerador EGR (A) y la manguera de vacío (B).

11.

Desmonte el tubo de salida del refrigerador EGR (A).

Par de apriete

19.6 ~ 23.5 N.m (2.0 ~ 2,4 kgf.m, 14.5 ~ 17.4 lb-ft)

12.

Desmonte la tubería EGR (A).

Par de apriete

Pernos (B) :

21,6 ~ 27,5 N.m (2,2 ~ 2,8 kgf.m, 15,9 ~ 20,3 lb·pie)

Pernos (C) :

29,4 ~ 34,3 N.m (3,0 ~ 3,5 kgf.m, 21,7 ~ 25,3 lb-ft)

13.

Suelte el conjunto del refrigerador EGR(A).

Par de apriete

Pernos (B) :

19,6 ~ 23,5 N.m (2,0 ~ 2,4 kgf.m, 14,5 ~ 17,4 lb.pie)

Pernos (C) :

21,6 ~ 27,5 N.m (2,2 ~ 2,8 kgf.m, 15,9 ~ 20,3 lb·pie)

14.	El montaje debe realizarse en el orden inverso al desmontaje.
