Kia Rio (YB): Sistema eléctrico de la carrocería / Cámara de visión trasera

Kia Rio (YB) Manual de Taller / Sistema eléctrico de la carrocería / Cámara de visión trasera

Componentes y localización de los componentes

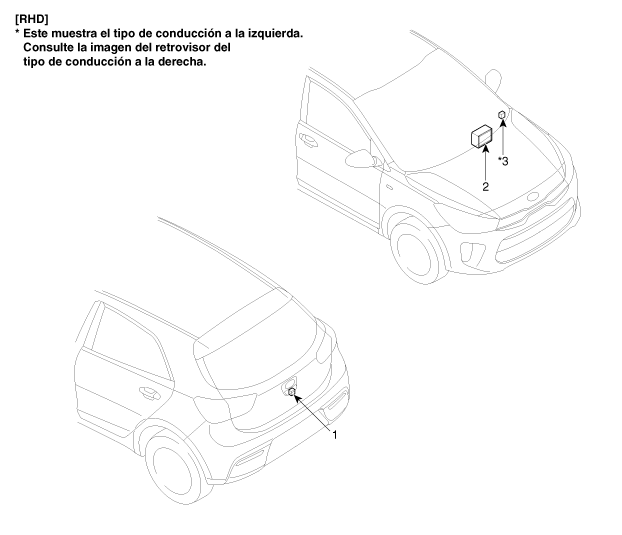

LOCALIZACIÓN DE LOS COMPONENTES

1. Vista trasera desde cámara
2. Unidad principal AVN

3. Sensor del ángulo de la dirección

Descripción y operación

Descripción

1.	Para visualizar la parte trasera del vehículo para ayudar al conductor, recibe la señal de la imagen trasera del vehículo desde la cámara de visión trasera y la visualiza en el monitor de la unidad principal AVN o en el LHS del retrovisor interior.

2.	La cámara de visión trasera es un dispositivo suplementario que muestra la zona del ángulo muerto en la pantalla del monitor y se activa automáticamente cuando la marcha atrás "R" está seleccionada durante más de 3 segundos.

3.	Visualiza la trayectoria prevista con guía de estacionamiento según el ángulo de accionamiento del volante. (No hay una unidad aparte.)

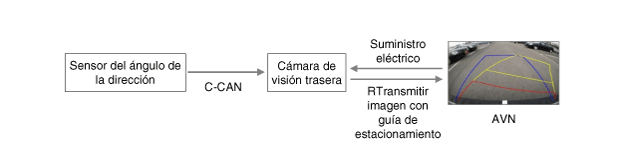

Estructura del sistema (cámara de visión trasera accionada por el volante)

Diagramas esquemáticos

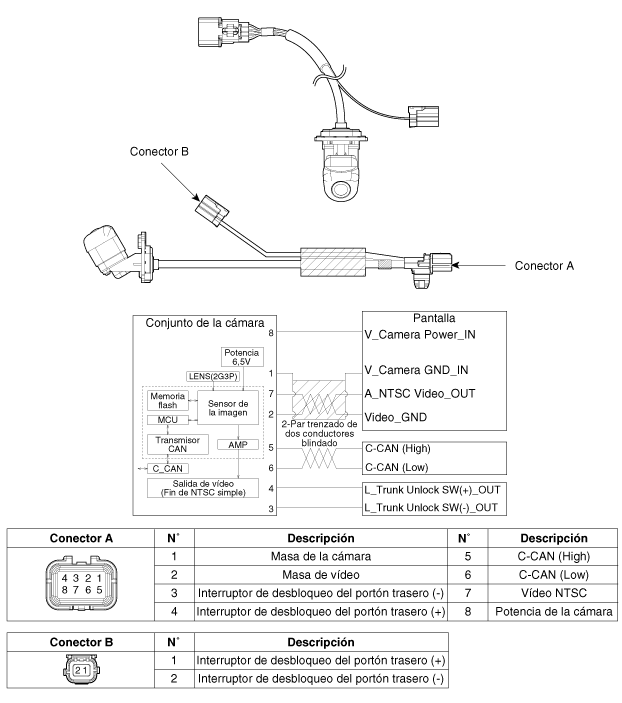

Diagrama del circuito

Procedimientos de reparación

Extracción

En caso de mala calidad o desenfoque, asegúrese de comprobar el estado de la superficie de la lente de la cámara y posibles cuerpos extraños.

1.	Desconecte el terminal negativo (-) de la batería.

2.	Desmonte el adorno del portón posterior. (Consulte Carrocería - "Guarnecido del portón trasero")

3.	Desconecte el conector del conjunto de la manilla exterior del portón trasero (A).

4.	Desmonte el conjunto de la manilla exterior del portón trasero (A) tras aflojar las tuercas de montaje.

5.	Desconecte el conector del conjunto de la cámara de visión trasera (A).

6.	Desmonte el conjunto de la cámara de visión trasera (B) tras aflojar los tornillos de montaje.

Instalación

1.	Conecte el conector del conjunto de la cámara de visión trasera.

2.	Monte el conjunto de la cámara de visión trasera.

3.	Monte el conjunto de la manilla exterior del portón trasero.

4.	Conecte el conector del conjunto de la manilla exterior del portón trasero.

5.	Monte el adorno del portón posterior.

6.	Conecte el terminal negativo (-) de la batería.
