Kia Rio: Fusibles y relés / Caja de conexiones (Compartimento del acompañante)

Kia Rio (YB) Manual de Taller / Sistema eléctrico de la carrocería / Fusibles y relés / Caja de conexiones (Compartimento del acompañante)

Componentes y localización de los componentes
LOCALIZACIÓN DE LOS COMPONENTES

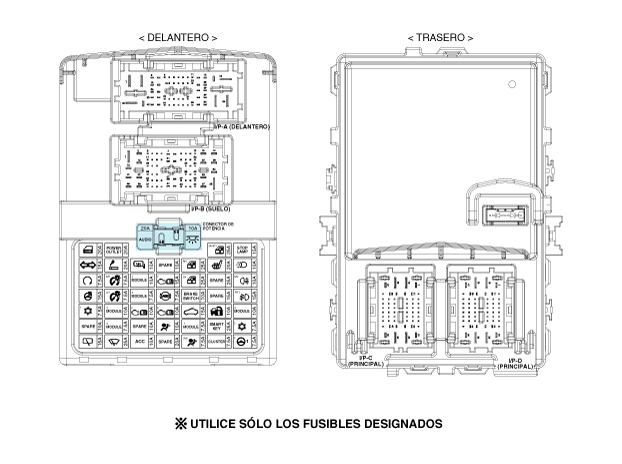

Bloque de conexiones I/P

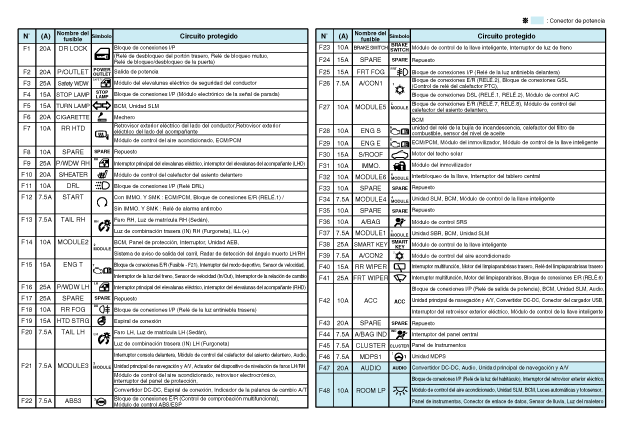

Circuito (Bloque de conexiones I/P)

Procedimientos de reparación
Inspección del fusible
1.

Compruebe que los portafusibles estén sujetos de forma suelta y que los fusibles estén firmemente fijados en los portafusibles.

2.

Compruebe que cada circuito de fusible tenga la capacidad exacta para el fusible.

3.

Compruebe posibles daños en los fusibles.



Si debe cambiarse un fusible, asegurese de usar uno nuevo y de la misma capacidad. Identifique siempre la causa del fusible fundido y solucione completamente el problema antes de instalar un fusible nuevo.

Diagnóstico con KDS/GDS
1.

El bloque de conexiones interior puede diagnosticarse con el KDS/GDS. El bloque de conexiones interior se comunica con el KDS/GDS, que después muestra las entradas y salidas junto con los códigos.

2.

Para diagnosticar la función del bloque de conexiones interior, seleccione el modelo del vehículo, interior.

3.

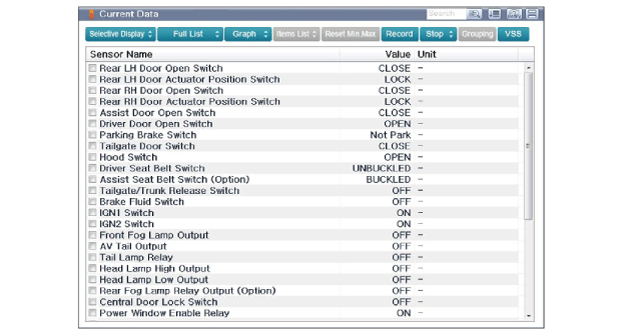

Para consultar los valores de entrada/salida actuales del bloque de conexiones interior, "Current DATA". Proporciona información sobre las condiciones de entrada/salida del bloque de conexiones interior.

4.

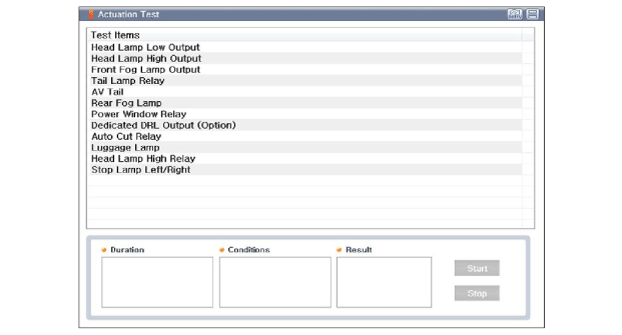

Para realizar una prueba funcional en las salidas del bloque de conexiones interior, seleccione "Actuation Test".

Extracción
1.

Desconecte el terminal negativo (-) de la batería.

2.

Desmonte el panel de protección inferior.

(Consulte el grupo de carrocería - "Panel de protección inferior")

3.

Desconecte los conectores (A) desde el lado del fusible de la caja de conexiones interior.

4.

Extraiga el clip de montaje del cableado del bloque de conexiones interior (B).

5.

Retire la caja de conexiones interior (A) tras aflojar las tuercas de montaje.

6.

Desconecte los conectores (A) de la parte trasera del bloque de conexiones interior.

Instalación
1.

Monte la bloque de conexiones interior.

2.

Conecte los conectores del bloque de conexión interior.

3.

Monte el panel inferior de protección.

4.

Conecte el terminal negativo (-) de la batería.

5.

Compruebe que todos los sistemas funcionen correctamente.
