| LOCALIZACIÓN DE LOS COMPONENTES |

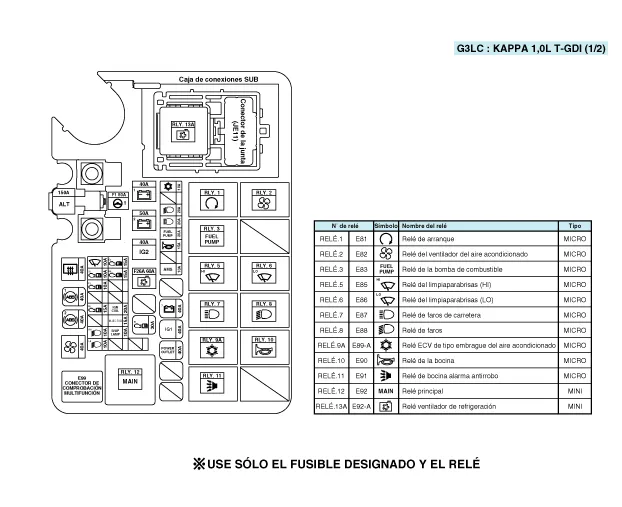

| Bloque de conexiones E/R |

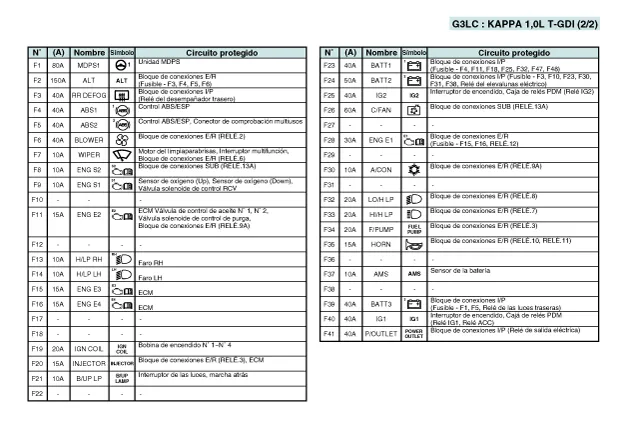

| Circuito (Bloque PCB) |

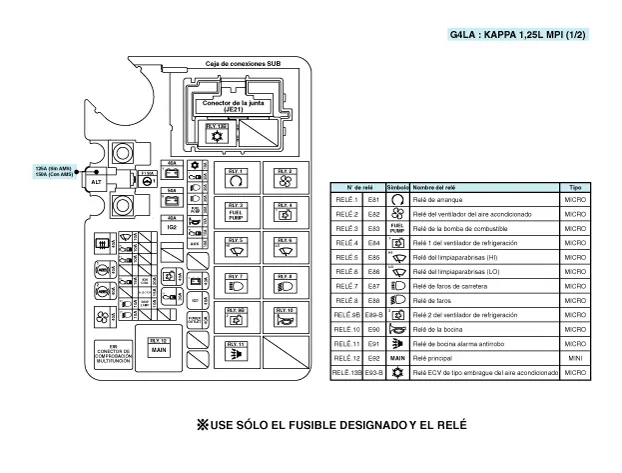

| Bloque de conexiones E/R |

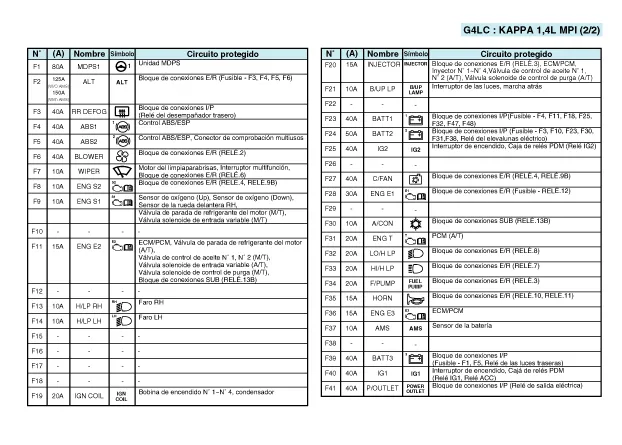

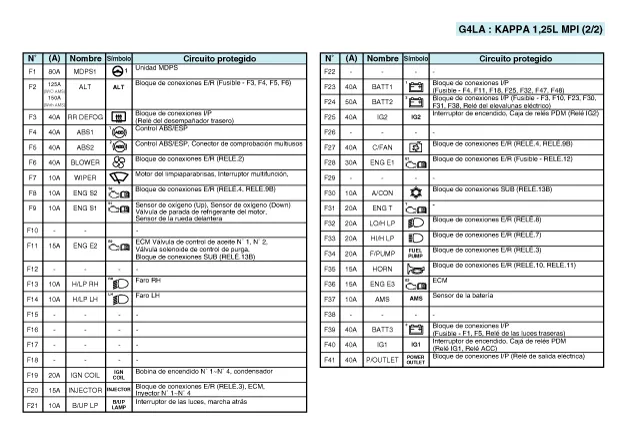

| Circuito (Bloque PCB) |

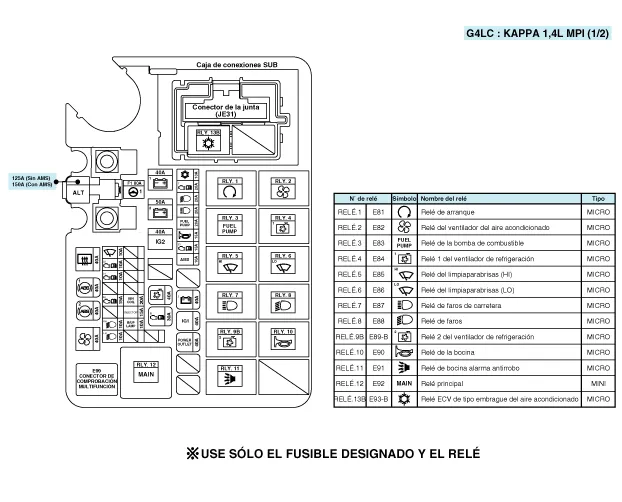

| Bloque de conexiones E/R |

| Circuito (Bloque PCB) |

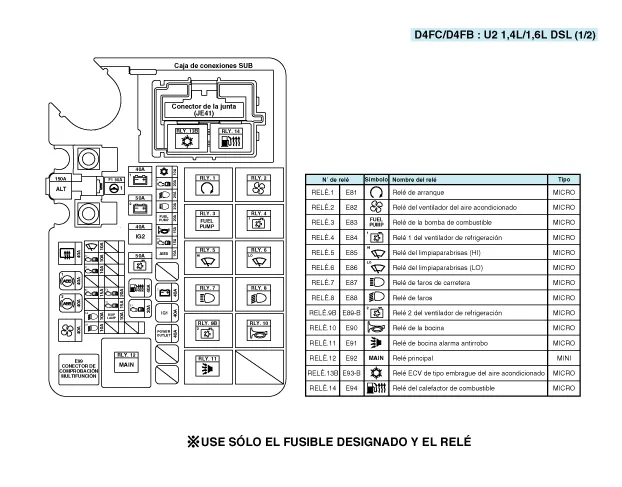

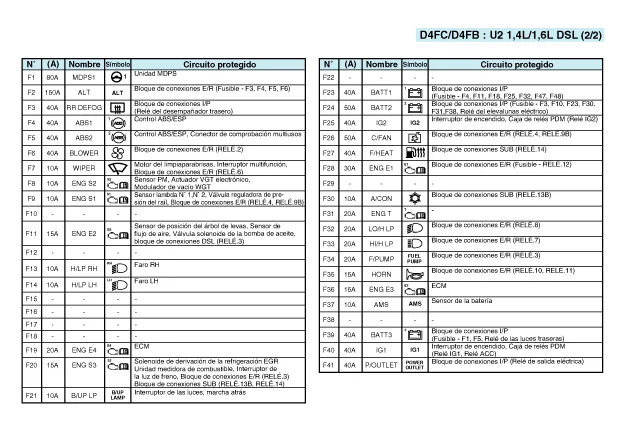

| Bloque de conexiones E/R |

| Circuito (Bloque PCB) |

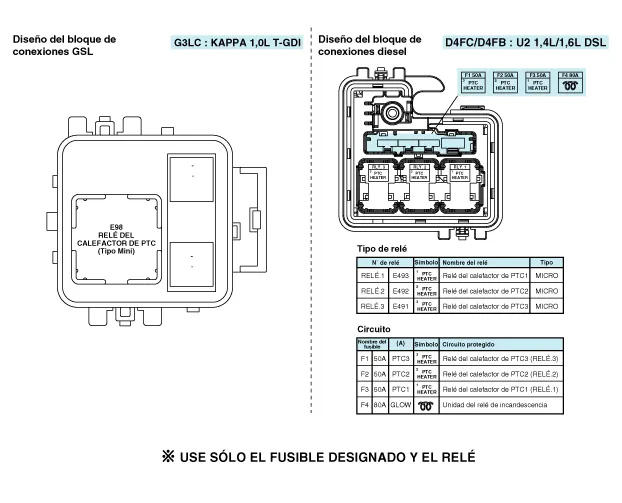

| Bloque de conexiones diésel / gasolina |

| Inspección |
| 1. |
Desconecte el terminal negativo (-) de la batería. |
| 2. |
Extraiga el relé del bloque de relés del compartimentos del motor. |
REL DE POTENCIA (TIPO A)
Compruebe la existencia de continuidad entre los terminales.
| 1. |
Tras suministrar corriente entre los terminales del relé de alimentación N° 85 y 86, compruebe que haya continuidad entre los terminales N° 30 y 87. |
| 2. |
Tras desconectar la alimentación entre los terminales del relé de alimentación N° 85 y 86, compruebe que no haya continuidad entre los terminales N° 30 y 87. Bloque de relés del compartimento del motor
|
REL DE POTENCIA (TIPO B)
Compruebe la existencia de continuidad entre los terminales.
| 1. |
Tras suministrar corriente entre los terminales del relé de alimentación N° 85 y 86, compruebe que haya continuidad entre los terminales N° 30 y 87. |
| 2. |
Tras desconectar la alimentación entre los terminales del relé de alimentación N° 85 y 86, compruebe que no haya continuidad entre los terminales N° 30 y 87.
|
Fusible
| 1. |
Compruebe que los portafusibles estén sujetos de forma suelta y que los fusibles estén firmemente fijados en los portafusibles. |
| 2. |
Compruebe que cada circuito de fusible tenga la capacidad exacta para el fusible. |
| 3. |
Compruebe posibles daños en los fusibles.
|
Fusible múltiple
| 1. |
Desconecte el terminal negativo (-) de la batería. |
| 2. |
Extraiga el terminales del cable de alimentación (A) tras aflojar la tuercas de la caja de relés y fusibles del compartimento del motor.
|
| 3. |
Extraiga el fusible múltiple (A) tras presionar el gancho.
|
|
