Kia Rio (YB): Sistema eléctrico de la carrocería / Bocina

Kia Rio (YB) Manual de Taller / Sistema eléctrico de la carrocería / Bocina

Componentes y localización de los componentes

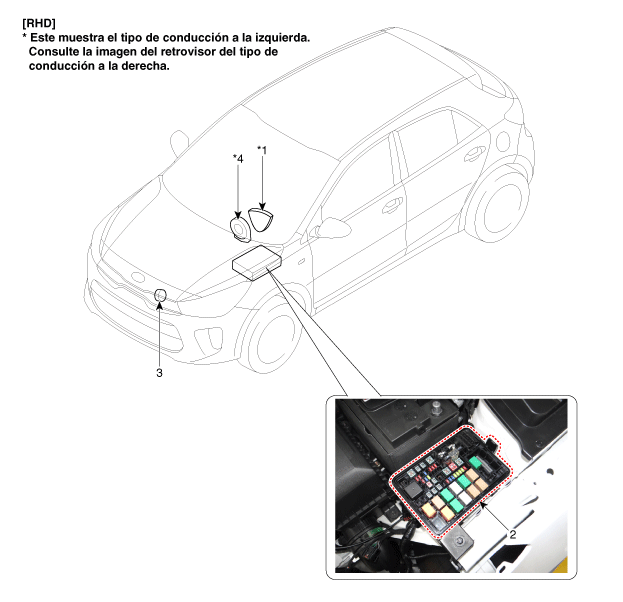

LOCALIZACIÓN DE LOS COMPONENTES

1. Interruptor de la bocina
2. Relé del claxón

3. Bocina
4. Espiral de conexión

Procedimientos de reparación

Extracción

1.	Desmontar el parachoques delantero. (Consulte "Carrocería : Desde el conjunto del parachoques")

2.	Desmonte la bocina (A) tras desconectar el conector de la bocina (B) y aflojar el perno de montaje.

Instalación

1.	Monte la bocina tras conectar el conector del mismo.

2.	Monte el conjunto del parachoques delantera.

Inspección

1.	El relé de la bocina de este vehículo está incorporado en el bloque del relé del compartimento del motor.
