Kia Rio: Mantenimiento / Bloque motor

Kia Rio (YB) Manual de Taller / Mantenimiento / Bloque motor

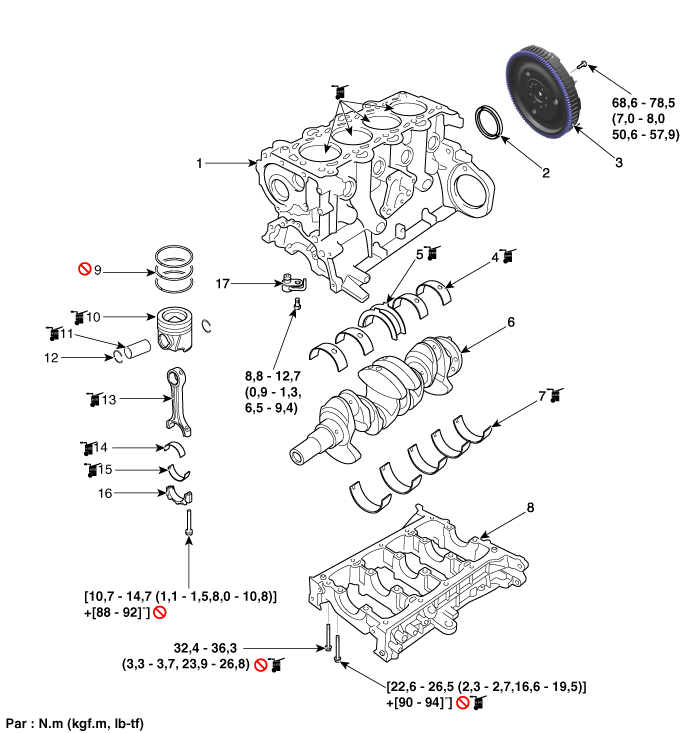

Componentes y localización de los componentes

Componentes

1. Bloque de cilindros
2. Retén de aceite trasero
3. Volante
4. Cojinete superior del cigüeñal
5. Cojinete central del cigüeñal
6. Cigüeñal

7. Cojinete inferior del cigüeñal
8. Placa de apoyo
9. Segmento del pistón
10. Pistón
11. Pasador del pistón
12. Anillo elástico

13. Biela
14. Cojinete superior de la biela
15. Cojinete inferior de la biela
16. Tapa del cojinete de biela
17. Boquilla de aceite
