Kia Rio: Bloque motor / Bielas

Kia Rio (YB) Manual de Taller / Mantenimiento / Bloque motor / Bielas

Componentes y localización de los componentes

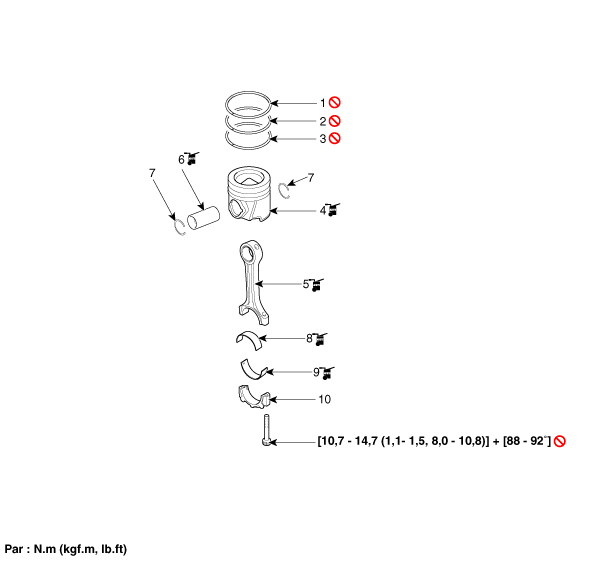

Componentes

1. Segmento del pistón (N° 1)
2. Segmento del pistón (N° 2)
3. Anillo de lubricación
4. Pistón
5. Biela
6. Pasador del pistón
7. Anillo elástico
8. Cojinete superior de la biela
9. Cojinete inferior de la biela
10. Tapa del cojinete de biela

Procedimientos de reparación
Desmontaje

•

Use fundas de protección de los guardabarros para evitar dañar las superficies pintadas.

•

Para evitar dañar la culata, espere hasta que la temperatura del refrigerante del motor descienda por debajo de la temperatura normal (20 °C [68 °F]) antes de retirarla.

•

Cuando manipule una junta metálica tenga cuidado de no doblar la junta o dañar la superficie de contacto de la misma.

•

Para evitar daños, desconecte con cuidado los conectores del cableado sujetándolos por la parte del conector.


•

Marque todos los cables y mangueras para poder conectarlos correctamente.

•

Gire la polea de amortiguación del cigüeñal de modo que el pistón del cilindro N° 1 quede en el TDC (punto muerto superior) en la carrera de compresión.

1.

Desmonte el conjunto de la transmisión y el motor.

(Consulte el Conjunto del motor y la transmisión - "Conjunto del motor y la transmisión")

2.

Desmonte el conjunto de la transmisión del conjunto de motor.

(Consulte el Sistema de transmisión manual - "Transmisión manual")

3.

Retirar el volante.

(Consulte el Bloque de cilindros - "Volante")

4.

Extraiga el retén de aceite trasero.

(Consulte el Bloque de Cilindros - "Junta de aceite trasera")

5.

Monte el motor en el soporte del motor para su desmontaje.

6.

Desmonte el colector de admisión.

(Véase el sistema de admisión y escape - "Colector de admisión")

7.

Desmonte el colector de escape.

(Consulte el sistema de admisión y escape - "Colector de escape")

8.

Soltar el refrigerador EGR.

(Consulte el sistema de admisión y escape - "Refrigerador EGR")

9.

Extraiga la carcasa del termostato.

(Consulte el Sistema de refrigeración - "Termostato")

10.

Retire la bomba de agua y el tubo de retorno del agua.

(Consulte el sistema de refrigeración - "Bomba de agua")

11.

Desmonte la cadena de distribución.

(Consulte el Sistema de distribución - "Cadena de distribución")

12.

Desmonte la culata.

(Consulte el conjunto de la culata - "Culata")

13.

Compruebe la holgura lateral de biela.

14.

Compruebe la holgura de aceite de la tapa del cojinete de biela.

15.

Desmonte las tapas de la biela (A).



Marque las tapas de la biela para volver a montarlas en la posición y dirección originales.

16.

Desmonte los conjuntos de pistón y biela.

(1)

Usando un escariador, elimine todo el carbón de la parte superior del cilindro.

(2)

Empuje el conjunto de pistón-biela y el cojinete superior hacia la parte superior del bloque de cilindros.


•

Mantenga juntos los cojinetes, la biela y la tapa.

•

Coloque el conjunto de pistón y biela en el orden correcto.

•

Marque el pistón y la biela para volver a montarlos en la posición original.

17.

Compruebe el ajuste entre el pistón y la muñequilla del pistón.

Intente mover el pistón adelatne y atrás en la muñequilla. Si observa algún movimiento, sustituya el conjunto del pistón y la muñequilla.

18.

Desmonte los segmentos del pistón.

(1)

Con un expansor de anillo de pistón, desmonte los dos anillos de compresión (A).

(2)

Retire el segmento de aceite y el muelle helicoidal (B) con la mano.



No aplique fuerza excesiva para retirar el segmento de aceite del pistón, ya que este podría romper el segmento de aceite.



Coloque los segmentos del pistón sólo en el orden correcto.

19.

Desmonte la biela del pistón.

(1)

Extraiga el anillo elástico (C) del pistón.

(2)

Desmonte el pasador del pistón (D).

(3)

Desmonte el pistón (F) y la biela (E).

Inspección
CONEXIÓN DE LA BIELA
1.

Verifique el juego axial entre el pistón y la biela.

Juego axial

Estándar: 0,05 ~ 0.302 mm (0,0020 ~ 0.0119 in)

•

Si se encuentra fuera de tolerancia, monte una biela nueva.

•

Si sigue estando fuera de tolerancia, cambie el cigüeñal.

2.

Compruebe la holgura de aceite del cojinete de la biela.

(1)

Compruebe que las marcas de correspondencia de la biela y la tapa estén alineadas para asegurar un montaje correcto.

(2)

Desmonte los 2 pernos de la tapa de la biela.

(3)

Desmonte la tapa de biela y el cojinete inferior de la biela.

(4)

Limpie la muñequilla y el cojinete del cigüeñal.

(5)

Coloque el plastigage en la muñequilla del cigüeñal.

(6)

Vuelva a montar el cojinete inferior y la tapa, y apriete las tuercas.

Par de apriete:

10,7 ~ 14,7 N.m (1,1 ~ 1,5 kgf.m, 8,0 ~ 10,8 lb-ft) + (88 ~ 92°)


•

No gire el cigüeñal.

•

Use siempre pernos nuevos para la tapa de la biela.

Los pernos de la cubierta de la biela son pernos de torsión diseñados para estar permanentemente estirados por encima del estado de elasticidad al apretarlos; por eso, si se extraen o reutilizan los pernos, esto puede provocar que se rompan los pernos o que no se pueda mantener la fuerza de sujeción.

(7)

Suelte los 2 pernos, las tapas de biela y del cojinete inferior.

(8)

Mida el plastigage en su punto más ancho.

Holgura de aceite estándar

0,025 ~ 0,043 mm (0,0010 ~ 0,0017 in)

(9)

Si el plastigage es demasiado ancho o demasiado estrecho, desmonte el cojinete superior e inferior y monte los nuevos cojinetes con la misma marca de color.

Vuelva a comprobar la holgura de aceite.



No lime, calce o rasque los cojinetes o las tapas para ajustar la holgura.

(10)

Si el plastigage indica que la holgura sigue siendo incorrecta, pruebe el siguiente cojinete más grande o más pequeño.

Vuelva a comprobar la holgura de aceite.



Si no se puede conseguir la holgura correcta utilizando los cojinetes más grandes o más pequeños adecuados, cambie el cigüeñal y comience de nuevo.



Si no puede leer los códigos debido a la suciedad y al polvo acumulados, no los rasque con un cepillo de alambre o una rasqueta. Límpielos únicamente con disolvente o con un detergente.

Ubicación de la marca de la biela

DISCRIMINACIÓN DE LA BIELA

MARCA
Diámetro interior de cabeza de biela
a
49.000 ~ 49.006 mm (1.9291 ~ 1.9294 in)
b
49.006 ~ 49.012 mm (1.9294 ~ 1.9296 in)
c
49.012 ~ 49.018 mm (1.9296 ~ 1.9298 in)

Ubicación de la marca de la muñequilla del cigüeñal

Identificación de la muñequilla del cigüeñal

MARCA
Diámetro exterior de bancada principal de cigüeñal.
a
46.009 ~ 46.015 mm (1.8114 ~ 1.8116 in)
b
46.003 ~ 46.009 mm (1.8111 ~ 1.8114 in)
c
45.997 ~ 46.003 mm (1.8109 ~ 1.8111 in)

LOCALIZACIÓN DE LA MARCA DEL COJINTETE DE LA BIELA

DISCRIMINACIÓN DEL COJINETE DE LA BIELA

Color
Grosor del cojinete de biela
Azul
1.477 ~ 1.480 mm (0.0581 ~ 0.0583 in)
NEGRO
1.480 ~ 1.483 mm (0.0583 ~ 0.0584 in)
NINGUNA
1.483 ~ 1.486 mm (0.0584 ~ 0.0585 in)
Verde
1.486 ~ 1.489 mm (0.0585 ~ 0.0586 in)
Amarillo
1.489 ~ 1.492 mm (0.0586 ~ 0.0587 in)

(11)

Seleccione el cojinete consultando la tabla de selección.

TABLA DE SELECCIÓN DEL COJINETE DE LA BIELA

COJINETE DE LA BIELA
Marca de la biela
a
b
c
Marca de la muñequilla del cigüeñal
a
Azul
NEGRO
NINGUNA
b
NEGRO
NINGUNA
Verde
c
NINGUNA
Verde
Amarillo

3.

Compruebe las bielas.

(1)

Al volver a montar, asegúrese de montar la biela y la tala en el número de cilindro correcto. Cuando se instala una biela nueva, asegúrese de que las pestañas de sujeción del cojinete están en el mismo lado.

(2)

Cambie la biela si la superficie de empuje de la biela en cualquier extremo está dañada. Cambie la biela si se observa un desgaste estratificado o una superficie severamente irregular dentro del diámetro del extremo pequeño.

(3)

Con una herramienta de alineación de bielas, compruebe si la biela está doblada o torcida. Si el valor medido se aproxima al límite de reparación, corrija la biela presionándola. Cambie toda biela que esté doblada o distorsionada de forma importante.

Flexión permitida de la biela :

0,05 mm / 100 mm (0,0020 pulg. / 3,94 pulg.) o inferior

Distorsión permitida de la biela :

0.1mm / 100 mm (0.0039in / 3.94 in) o inferior

PISTÓN

1.

Limpie el pistón.

(1)

Desmonte el carbón de la parte superior del pistón con un rascador de juntas.

(2)

Usando una herramienta de limpieza ranurada o un anillo soto, limpie las ranuras de los segmentos.

(3)

Limpie el pistón minuciosamente con un cepillo y disolvente.



No use un cepillo de alambre.

2.

Compruebe la holgura pistón-cilindro calculando la diferencia entre el diámetro interior del orificio del cilindro y el diámetro exterior del pistón.

Holgura pistón-cilindro:

0,060 ~ 0,080 mm (0,0024 ~ 0,0031 in)

(1)

Con un indicador de orificio de cilindro, mida el diámetro interior del cilindro en las direcciones de empuje y axial.

Diámetro interior del cilindro:

75.000 ~ 75,030 mm (2,9527 ~ 2,9539 pulg.)

(2)

Mida el diámetro exterior del pistón a 10 mm (0,39 in) de la superficie inferior del pistón.

Diámetro exterior del pistón:

74,930 - 74,960mm (2,9500 - 2,9511in)

3.

Seleccionar el pistón correspondiente al tipo de orificio del cilindro.

Holgura pistón-cilindro:

0,060 ~ 0,080 mm (0,0024 ~ 0,0031 in)

(1)

Compruebe el código de tamaño del diámetro interior del cilindro en la cara frontal del bloque de cilindros.

Identificación del tamaño del orificio de cilindro

MARCA
Diámetro interno del orificio de cilindro
a
75,000 ~ 75,010 mm
(2,9527 ~ 2,9531 pulg.)
b
75,010 ~ 75,020 mm
(2,9531 ~ 2,9535 pulg.)
c
75,020 ~ 75,030 mm
(2,9535 ~ 2,9539 pulg.)

(2)

Compruebe la marca de tamaño del pistón (A) en la cara superior del pistón.

Identificación del diámetro exterior del pistón

MARCA
Diámetro exterior del pistón
a
74,930 ~ 74,940 mm
(2,9500 ~ 2,9503 pulg.)
b
74,940 ~ 74,950 mm
(2,9503 ~ 2,9507 pulg.)
c
74,950 ~ 74,960 mm
(2,9507 ~ 2,9511 pulg.)

SEGMENTOS

1.

Compruebe la holgura lateral del segmento del pistón.

Mida la holgura entre el nuevo segmento y la pared de la ranura del segmento con una galga de espesores.

Holgura lateral del segmento

N° 1: 0.09 ~ 0.13 mm (0.0035 ~ 0.0051 in)

N° 2 : 0.08 ~ 0.12 mm (0.0031 ~ 0.0047 in)

Segmento de aceite: 0.03 ~ 0.07 mm (0.0012 ~ 0.0028 in)

Si la holgura es superior a la máxima, cambie el pistón.

2.

Compruebe la separación del extremo del segmento.

Para medir la holgura del extremo del anillo del pistón, inserte el anillo del pistón en el orificio del cilindro. Coloque el anillo en ángulo recto hacia la pared del cilindro presionándolo suavemente hacia abajo con un pistón. Mida la holgura con un palpador. Si la holgura excede el límite de servicio, cambie los anillos del pistón. Si la holgura es demasiado grande, vuelva a comprobar el diámetro interior del orificio del cilindro. Si el orificio supera el límite de servicio, el bloque de cilindros debe cambiarse.

Distancia terminal del segmento del pistón

N° 1: 0,20 ~ 0,30 mm (0,0079 ~ 0,0118 in)

N° 2 : 0,30 ~ 0,45 mm

Segmento de aceite: 0.20 ~ 0.40mm (0.0079 ~ 0.0157 in)

PASADORES DEL PISTÓN

1.

Mida el diámetro exterior del pasador del pistón.

Diámetro del pasador del pistón:

27,995 ~ 28,000 mm (1,1022 ~ 1,1024 in)

2.

Mida la holgura del pasador del pistón al pistón.

Holgura entre el pasador del pistón y el pistón:

0,004 ~ 0,015 mm (0,0002 ~ 0,0006 in)

3.

Compruebe la diferencia entre el diámetro exterior del pasador del pistón y el diámetro interior de pie de la biela.

Interferencia entre el pasador del pistón y la biela:

0,022 ~ 0,039 mm (0,0009 ~ 0,0015 in)

Nuevo montaje

•

Limpie minuciosamente todas las piezas a montar.

•

Antes de montar las piezas, aplique aceite limpio para motores en todas las piezas de rotación y deslizamiento.

1.

Monte el conjunto de pistón y biela.

(1)

Monte el anillo elástico en un lado del orificio del pasador del pistón.

(2)

Alinee la marca frontal del pistón y la marca frontal de la biela.

(3)

Inserte el pasador del pistón en el orificio del pistón para el pasador y en el pequeño orificio de la biela.

(4)

Monte el anillo elástico en el otro lado tras insertar el pasador del pistón.



Aplique el suficiente cantidad de aceite de motor a la superficie externa del pistón, a la superficie interna del orificio del pasador del pistón y al pequeño orificio de la biela antes de meter el pasador del pistón.


•

Tenga cuidado de no dañar o rayar el orificio de la cabeza pequeña, ni el orificio del pasador del pistón ni el pasador del pistón al insertar el pasador del pistón.

•

Ajuste el anillo elástico firmemente de manera que este contacte con toda la ranura del orificio del pasador del pistón.

2.

Monte los segmentos del pistón.

(1)

Monte manualmente el expansor del segmento de aceite y 2 raíles laterales.

(2)

Usando la ayuda de un expansor de segmento, monte los 2 segmentos de compresión con la marca del código dirigida hacia arriba.

(3)

Coloque los segmentos de forma que los extremos de los mismos queden como se muestra.

3.

Monte los cojinetes de la biela.

(1)

Alinee la garra del cojinete con la ranura de la biela o de la tapa de la biela.

(2)

Monte el cojinete (A) en la biela y en la tapa de la biela (B).

4.

Monte el conjunto del pistón y la biela.


•

Antes de montar el pistón, aplique una capa de aceite para motores en las ranuras de los segmentos y en el interior de los cilindros.

•

Monte el pistón y el conjunto de la biela con las marcas frontales dirigidas hacia la parte delantera del motor.

(1)

Retire las tapas de la biela, y deslice pequeñas porciones de manguera de goma sobre los extremos roscados de los pernos de la biela.

(2)

Monte el compresor de segmentos, compruebe que los segmentos hayan quedado encajados en su sitio y, a continuación, coloque el pistón en el cilindro y golpéelo con el mango de madera de un martillo.



Mantengua una fuerza hacia abajo sobre el compresor de segmentos para evitar que los segmentos se expandan antes de entrar el el orificio del cilindro.

(3)

Pare una vez que el compresor de segmentos quede libre y compruebe la alineación del muñón del cigüeñal con la biela antes de empujar el pistón para que entre en su sitio.

(4)

Aplique aceite de motor a las roscas de los pernos. Monte las tapas de la biela (A) con los cojinetes y apriete los pernos con una herramienta especial (09221-4A000).

Par de apriete:

10,7 ~ 14,7 N.m (1,1 ~ 1,5 kgf.m, 8,0 ~ 10,8 lb-ft) + (88 ~ 92 °)



Use siempre pernos nuevos para la tapa de la biela. Los pernos de la tapa de la biela son TTY diseñados para ser permanentemente alargados bajo un estado de elasticidad cuando se tuerce, así que si los pernos se extraen y se vuelven a usar, podrían romperse o no mantener la fuerza de compresión.

5.

Compruebe la holgura lateral entre el pistón y la biela.

6.

Monte las piezas restantes en el orden inverso al de desmontaje.

Retén de aceite trasero
Procedimientos de reparación Sustitución 1. Retire el conjunto del cambio. (Consulte el Sistema de transmisión manual - "Transmisión manual") ...

Cigueñal
Componentes y localización de los componentes Componentes 1. Bloque de cilindros 2. Cojinete superior del cigüeñal 3. Cojinete central del cigüeñal 4. C ...

UTIL para tu coche:

Kia Rio (YB) Manual del propietario: La idoneidad de los dispositivos de seguridad para niños para las posicione ISOFIX - Para Europa


■ 5 puertas IUF = Adecuado para ISOFIX para los sistemas de seguridad para niños universales aprovados para usar en el grupo de masa. X = Posición ISOFIX no adecuada para sistema de seguridad para niños ISOFIX en el grupo de masa y/o para este tamaño. A - ISO/F3: Altura total para nià ...

Kia Rio (YB) Manual de Taller: Alineación


Procedimientos de reparación Alineamiento de las ruedas delanteras    Al usar un equipo de alineación de ruedas computerizado disponible en el mercado para comprobar la alineación de las ruedas delanteras, co ...

© www.krioes.com 2019-2024
