Kia Rio: Bloque motor / Cigueñal

Kia Rio (YB) Manual de Taller / Mantenimiento / Bloque motor / Cigueñal

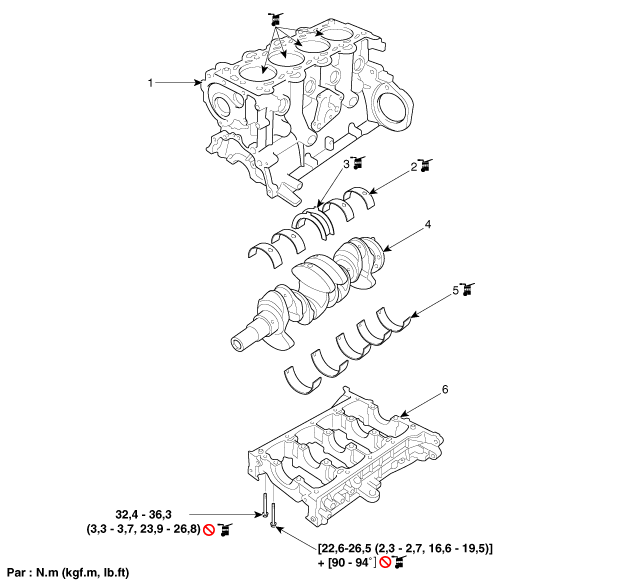

Componentes y localización de los componentes
Componentes

1. Bloque de cilindros
2. Cojinete superior del cigüeñal
3. Cojinete central del cigüeñal
4. Cigüeñal
5. Cojinete inferior del cigüeñal
6. Placa de apoyo

Procedimientos de reparación
Desmontaje


Use fundas de protección de los guardabarros para evitar dañar las superficies pintadas.

Para evitar dañar la culata, espere hasta que la temperatura del refrigerante del motor descienda por debajo de la temperatura normal (20 °C [68 °F]) antes de retirarla.

Cuando manipule una junta metálica tenga cuidado de no doblar la junta o dañar la superficie de contacto de la misma.

Para evitar daños, desconecte con cuidado los conectores del cableado sujetándolos por la parte del conector.



Marque todos los cables y mangueras para poder conectarlos correctamente.

Gire la polea de amortiguación del cigüeñal de modo que el pistón del cilindro N° 1 quede en el TDC (punto muerto superior) en la carrera de compresión.

1.

Desmonte el conjunto de la transmisión y el motor.

(Consulte el Conjunto del motor y la transmisión - "Conjunto del motor y la transmisión")

2.

Desmonte el conjunto de la transmisión del conjunto de motor.

(Consulte el Sistema de transmisión manual - "Transmisión manual")

3.

Retirar el volante.

(Consulte el Bloque de cilindros - "Volante")

4.

Extraiga el retén de aceite trasero.

(Consulte el Bloque de Cilindros - "Junta de aceite trasera")

5.

Monte el motor en el soporte del motor para su desmontaje.

6.

Desmonte el colector de admisión.

(Véase el sistema de admisión y escape - "Colector de admisión")

7.

Desmonte el colector de escape.

(Consulte el sistema de admisión y escape - "Colector de escape")

8.

Soltar el refrigerador EGR.

(Consulte el sistema de admisión y escape - "Refrigerador EGR")

9.

Extraiga la carcasa del termostato.

(Consulte el Sistema de refrigeración - "Termostato")

10.

Retire la bomba de agua y el tubo de retorno del agua.

(Consulte el sistema de refrigeración - "Bomba de agua")

11.

Desmonte la cadena de distribución.

(Consulte el Sistema de distribución - "Cadena de distribución")

12.

Desmonte la culata.

(Consulte el conjunto de la culata - "Culata")

13.

Desmonte los conjuntos de pistón y biela.

(Consulte el Bloque de cilindros - "Pistón y Biela")

14.

Compruebe la holgura de aceite del cojinete principal.

15.

Desmonte la placa de apoyo (A).

16.

Compruebe el juego axial del cigüeñal.

17.

Levante el cigüeñal (A), para extraerlo del motor, teniendo cuidado de no dañar los muñones.



Coloque los cojinetes principales y los cojinetes de empuje en el orden correcto.

Inspección
1.

Compruebe la holgura de aceite del cojinete del cigüeñal.

(1)

Para comprobar la holgura de aceite del cojinete al muñón, desmonte la placa de apoyo y los cojinetes inferiores.

(2)

Limpie cada muñon y cojinete inferior con un trapo limpio.

(3)

Coloque una tira de plastigage a través de cada muñón principal.

(4)

Vuelva a montar los cojinetes inferiores y la placa de apoyo y apriete los pernos.

Par de apriete

Pernos largos:

22.6 ~ 26.5 N.m (2.3 ~ 2.7 kgf.m, 16.6 ~ 19.5 lb-ft) + 90 ~ 94°

pernos cortos:

32,4 ~ 36,3 N.m (3,3 ~ 3,7 kgf.m, 23,9 ~ 26,8 lb.pie)



No gire el cigüeñal.

Use siempre pernos nuevos para la cubierta del cojinete principal del cigüeñal. Los pernos de la cubierta del cojinete principal del cigüeñal son pernos de torsión diseñados para estar permanentemente estirados por encima del estado de elasticidad al apretarlos; por eso, si se extraen o reutilizan los pernos, esto puede provocar que se rompan los pernos o que no se pueda mantener la fuerza de sujeción.

(5)

Desmonte de nuevo la placa de apoyo y el cojinete inferior y mida la parte más ancha del plastigage.

Holgura de aceite estándar:

0,024 ~ 0,042 mm (0,0009 ~ 0,0017 pulg.)

(6)

Si el plastigage es demasiado ancho o demasiado estrecho, desmonte los cojinetes superior e inferior y monte cojinetes nuevos con la misma marca de color.

Vuelva a comprobar la holgura de aceite.



No lime, calce ni rasque los cojinetes ni las tapas para ajustar la holgura.

(7)

Si el plastigage indica que la holgura sigue siendo incorrecta, pruebe el siguiente cojinete más grande o más pequeño.

Vuelva a comprobar la holgura de aceite.



Si no se puede conseguir la holgura correcta utilizando los cojinetes más grandes o más pequeños adecuados, cambie el cigüeñal y comience de nuevo.



Si no puede leer las marcas debido a suciedad y polvo acumulados, límpielos con disolvente o detergente en vez de rascarlos con un cepillo de alambre o una rasqueta.

Ubicación de la marca del orificio del muñón del cigüeñal del bloque de cilindros

Se han grabado letras en en la cara frontal del bloque para marcar el tamaño de cada uno de los 5 diámetros de muñón.

selas junto con los números o letras grabados en el cigüeñal (marcas de tamaño del muñón) para elegir los cojinetes correctos.

Identificación del orificio del muñón en el bloque de cilindros

MARCA
Diámetro interior de los orificios de la muñequilla del cigüeñal del bloque de cilindros
a
58.000 ~ 58.006 mm (2.2835 ~ 2.2837 in)
b
58.006 ~ 58.012 mm (2.2837 ~ 2.2839 in)
c
58.012 ~ 58.018 mm (2.2839 ~ 2.2842 in)

Ubicación de la marca del muñón del cigüeñal

Identificación del muñón principal del cigüeñal

MARCA
Diámetro exterior del muñón principal del cigüeñal
a
53.984 ~ 53.990 mm (2.1254 ~ 2.1256 in)
b
53.978 ~ 53.984 mm (2.1251 ~ 2.1254 in)
c
53.972 ~ 53.978 mm (2.1249 ~ 2.1251 in)

Ubicación de la marca del cojinete principal del cigüeñal

Identificación del cojinete principal del cigüeñal

Color
Grosor del cojinete principal del cigüeñal
Azul
1.990 ~ 1.993 mm (0.0783 ~ 0.0785 in)
NEGRO
1.993 ~ 1.996 mm (0.0785 ~ 0.0786 in)
NINGUNA
1.996 ~ 1.999 mm (0.0786 ~ 0.0787 in)
Verde
1.999 ~ 2.002 mm (0.0787 ~ 0.0788 in)
Amarillo
2.002 ~ 2.005 mm (0.0788 ~ 0.0789 in)

(8)

Seleccione el cojinete consultando la tabla de selección.

Tabla de selección del cojinete principal del cigüeñal

Cojinete principal del cigüeñal
Marca del diámetro del cigüeñal
del bloque de cilindros
a
b
c
Marca del muñón principal del cigüeñal
a
Azul
NEGRO
NINGUNA
b
NEGRO
NINGUNA
Verde
c
NINGUNA
Verde
Amarillo

2.

Compruebe el juego axial del cigüeñal.

Usando un indicador de cuadrante, mida la holgura de empuje moviendo el cigüeñal adelante y atrás con un destornillador.

Juego axial

Estándar: 0.08 ~ 0.28 mm (0.0031 ~ 0.110 in)

Límite: 0,30 mm (0,0118 in)

Si el juego axial es superior a la especificación, cambie los cojinetes principales centrales como conjunto.

Grosor de la arandela de empuje del cojinete principal central:

2.335 ~ 2.385 mm (0.0919 ~ 0.0939 in)

3.

Compruebe los muñones y las muñequillas del cigüeñal.

Con un micrómetro, mida el dimetro de cada muñón y de las muñequillas del cigüeñal.

Diámetro del muñón principal:

53,972 ~ 53,990 mm (2,1249 ~ 2,1256 in)

Diámetro de la muñequilla:

45,997 ~ 46,015 mm (1,8109 ~ 1,8116 in)

Nuevo montaje


Limpie minuciosamente todas las piezas a montar.

Antes de montar las piezas, aplique aceite limpio para motores en todas las piezas de rotación y deslizamiento.

1.

Monte los cojinetes principales del cigüeñal.



Los cojinetes superiores 1, 2, 4 y 5 tienen una ranura de aceite con orificios de lubricación; los cojinetes inferiores no.

(1)

Alinee la garra del cojinete con la ranura de la garra del bloque de cilindros, y presione los 5 cojinetes superiores (A).

(2)

Monte los dos cojinetes superiores centrales (B) a ambos lados del muñón N° 3 del bloque de cilindros con la ranura del aceite mirando hacia el exterior.

(3)

Alinee la garra del cojinete con la ranura de la garra de la tapa del cojinete principal, y presione los 5 cojinetes inferiores.

2.

Coloque el árbol de levas en el bloque de cilindros (A).

3.

Coloque la placa de apoyo sobre el bloque de cilindros (A).



Junta líquida estándar: FD20, HYLOMAR3000, Dreibond 5105

Compruebe que las superficies de acoplamiento están limpias y secas antes de aplicar la junta líquida.

Aplique junta líquida en una tira de 3 mm de ancho sin interrupción.

Retire el sellante restante tras montar la placa de apoyo.

4.

Monte los pernos de la placa de apoyo.



Los pernos de la placa de apoyo se aprietan en 2 pasos progresivos.

Si algún perno de la placa de apoyo roto o deformado, cámbielo.

(1)

Aplique una fina capa de aceite para motores en las roscas y bajo los pernos de la placa de apoyo.

(2)

Apriete los pernos (11, 17, 20) por orden numérico.

(3)

Apriete los pernos de la tapa del cojinete principal (1~10) por orden numérico con una herramienta especial (09221-4A000).

(4)

Afloje los pernos (11, 17, 20).

(5)

Apriete los pernos (11~20) por orden numérico.

(6)

Apriete el par de los pernos de la tapa del cojinete principal.

Par de apriete

Tornillos largos (1 a 10):

22.6 ~ 26.5 N.m (2.3 ~ 2.7 kgf.m, 16.6 ~ 19.5 lb-ft) + 90 ~ 94°

Tornillos cortos (11 a 20):

32,4 ~ 36,3 N.m (3,3 ~ 3,7 kgf.m, 23,9 ~ 26,8 lb.pie)



Use siempre pernos nuevos para la cubierta del cojinete principal del cigüeñal. Los pernos de la cubierta del cojinete principal del cigüeñal son pernos de torsión diseñados para estar permanentemente estirados por encima del estado de elasticidad al apretarlos; por eso, si se extraen o reutilizan los pernos, esto puede provocar que se rompan los pernos o que no se pueda mantener la fuerza de sujeción.

(7)

Compruebe que el cigüeñal gire con suavidad.

5.

Compruebe el juego axial del cigüeñal.

6.

Monte las piezas restantes en el orden inverso al de desmontaje.



En el caso de que se sustituya el cigüeñal por uno nuevo, seleccione el cojinete de la biela adecuado según la marca de la muñequilla del cigüeñal.

Selección del cojinete de la biela

(Consulte el Bloque de cilindros - "Pistón y Biela")
