Kia Rio (YB): Conjunto culata motor / Arbol de levas

Kia Rio (YB) Manual de Taller / Mantenimiento / Conjunto culata motor / Arbol de levas

Componentes y localización de los componentes

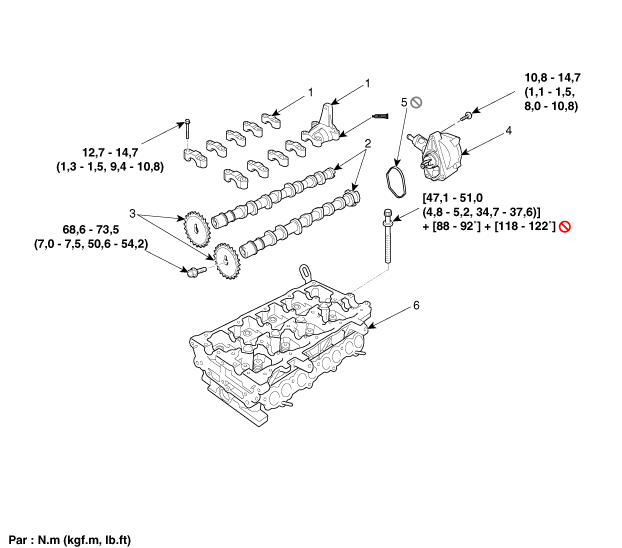

Componentes

1. Tapa del cojinete del árbol de levas
2. Árbol de levas
3. Rueda dentada del árbol de levas
4. Bomba de vacío
5. Junta de la bomba de vacío
6. Culata

Procedimientos de reparación

Extracción
1.

Desmonte la cubierta de la culata.

(Consulte el Conjunto de la culata - "Tapa de la culata")

2.

Desmonte la cadena de distribución.

(Consulte el Sistema de distribución - "Cadena de distribución")

3.

Desmonte la rueda dentada del árbol de levas.

(1)

Mientras sujeta la parte (A) del árbol de levas con una llave hexagonal, extraiga el perno (C) con una llave (B) y desmonte la rueda dentada del árbol de levas.



Tenga cuidado de no dañar la culata y el empujador de la válvula con la llave.
4.

Desmonte la bomba de vacío (A).



No desmonte la bomba de vacío.
5.

Desmonte las tapas de los cojinetes del árbol de levas (A).



Marque las tapas del cojinete del árbol de levas para volver a montarlas en la posición y dirección originales.

6.

Desmonte el árbol de levas IZQ (A) y el derecho (B).
Inspección
1.

Compruebe los lóbulos de levas.

Con un micrómetro, mida la altura del lóbulo de levas.

ALTURA DE LEVA

rbol de levas, IZQ

Admisión: 35,321 ~ 35,521 mm (1,3906 ~ 1,3985 in)

Escape: 35,673 ~ 35,873 mm (1,4045 ~ 1,4123 in)

rbol de levas DCH

Admisión: 35,537 ~ 35,737 mm

Escape: 35,452 ~ 35,652 mm

Si la altura del lóbulo de leva es inferior a la especificada, cambie el árbol de levas.
2.

Compruebe la holgura del apoyo del árbol de levas.

(1)

Limpie las tapas de los cojinetes y los apoyos del árbol de levas.
(2)

Coloque los árboles de levas en la culata.
(3)

Coloque una tira de plastigage a lo largo de cada muñón del árbol de levas.
(4)

Monte las tapas de cojinetes y apriete los pernos al par especificado.

Par de apriete:

12,7 ~ 14,7 Nm (1,3 ~ 1,5 kgf.m, 9,4 ~ 10,8 lb-ft)


No gire el árbol de levas.
(5)

Desmonte las tapas de los cojiinetes.
(6)

Mida el plastigage en su punto más ancho.

Holgura de aceite del cojinete:

0,040 ~ 0,077 mm (0,0016 ~ 0,0030 in)

Si la holgura de aceite es superior a la especificada, cambie el árbol de levas. Si es necesario, cambie las tapas del cojinete y la culata como conjunto.
(7)

Desmonte completamente el plastigage.
(8)

Desmonte los árboles de levas.
3.

Compruebe el juego axial del árbol de levas.

(1)

Monte los árboles de levas.
(2)

Usando un indicador de dial, mida el juego axial mientras mueve el árbol de levas adelante y atrás.

Juego axial del árbol de levas

Estándar: 0,1 ~ 0,2 mm (0,0039 ~ 0,0079 in)

Si la holgura es superior a la máxima, cambie el árbol de levas. En caso afirmativo, cambie los tapones de los cojinetes y la culata en conjunto.
(3)

Desmonte los árboles de levas.
Instalación
1.

Monte el árbol de levas IZQ (A) y el derecho (B).
2.

Monte los tapones de los cojinetes del árbol de levas (A).

Par de apriete:

12,7 ~ 14,7 Nm (1,3 ~ 1,5 kgf.m, 9,4 ~ 10,8 lb-ft)

3.

Monte la rueda dentada del árbol de levas y apriete el perno al par especificado.

(1)

Monte temporalmente el perno de la rueda dentada del árbol de levas.
(2)

Mientras sujeta la parte del árbol de levas con una llave hexagonal (A), apriete el perno con una llave (B).

Par de apriete:

68.6 ~ 73.5 N.m (7.0 ~ 7.5 kgf.m, 50.6 ~ 54.2 lb-ft)

4.

Monte la bomba de vacío (A) con una junta nueva (B).

Par de apriete:

10,8 ~ 14,7 N.m (1,1 ~ 1,5 kgf.m, 8,0 ~ 10,8 lb·pie)



Aplique aceite para motores en la junta tórica (A) del eje de la bomba de vacío antes de montar la bomba de vacío.
5.

Monte las piezas restantes en el orden inverso al de desmontaje.
