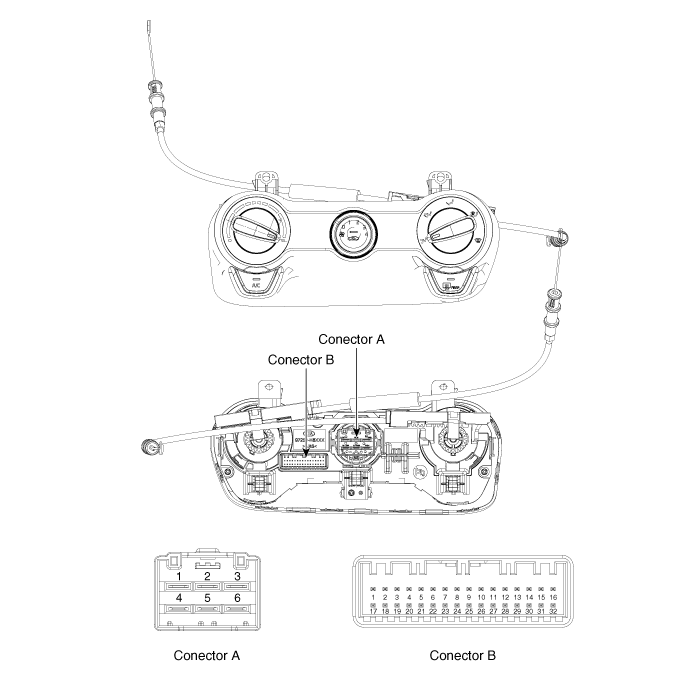

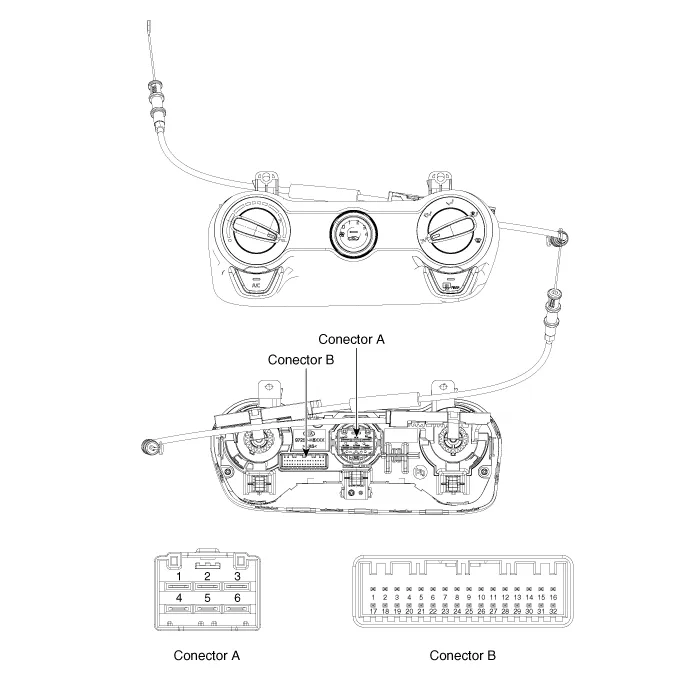

| Componentes |

FUNCIÓN DEL PASADOR DEL CONECTOR
|
N° |
CONECTOR A |
CONECTOR B |
|
1 |
Bajo |
Batería |
|
2 |
Común |
Batería ISG |
|
3 |
alto |
ILUMINACIÓN (-) |
|
4 |
Media baja |
Sensor (+5 V) |
|
5 |
Altura media |
⁻ |
|
6 |
alto |
Retroalimentación del actuador de admisión |
|
7 |
|
Sensor evaporador (+) |
|
8 |
Sensor ambiental (+) |
|
|
9 |
⁻ |
|
|
10 |
⁻ |
|
|
11 |
Actuador de admisión (fre) |
|
|
12 |
Actuador de admisión (rec) |
|
|
13 |
HTD |
|
|
14 |
Interruptor de desempañador trasero |
|
|
15 |
Señal ON del ventilador a normal |
|
|
16 |
ILUMINACIÓN (-) |
|
|
17 |
ENC 2 |
|
|
18 |
ENC 1 |
|
|
19 |
⁻ |
|
|
20 |
Señal máx del soplador ON |
|
|
21 |
Relé PTC 3 |
|
|
22 |
Relé PTC 2 |
|
|
23 |
Señal PTC ON |
|
|
24 |
Salida de retención (+) |
|
|
25 |
⁻ |
|
|
26 |
CAN del chasis (ALTO) |
|
|
27 |
CAN del chasis (BAJO) |
|
|
28 |
⁻ |
|
|
29 |
ECV (-) |
|
|
30 |
ECV (-) |
|
|
31 |
Puesta a tierra de sensor |
|
|
32 |
masa |

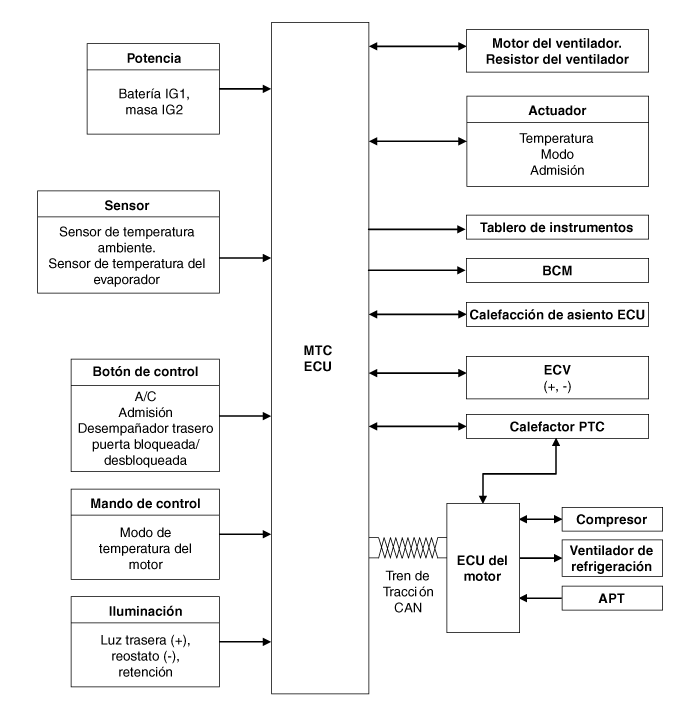

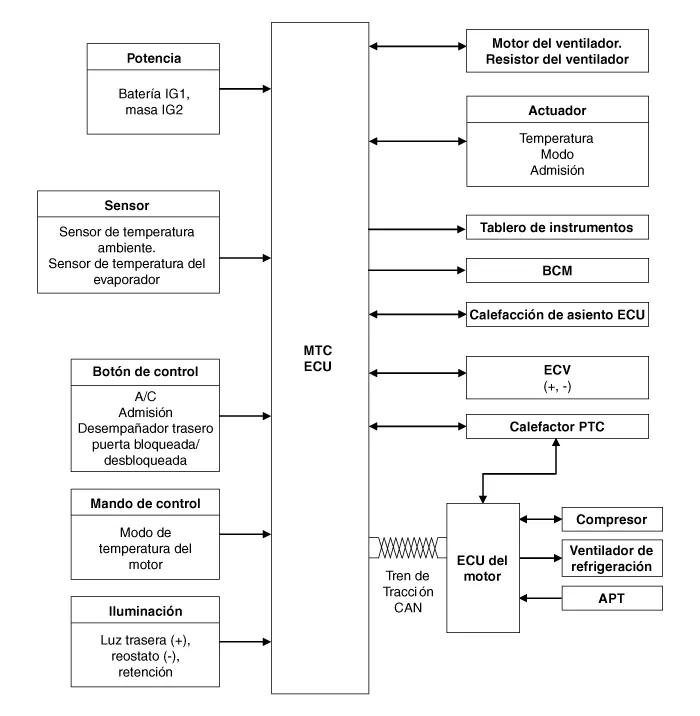

| Diagrama esquemático |

| Sustitución |
| 1. |
Desconecte el terminal negativo (-) de la batería. |
| 2. |
Desmonte el panel de protección inferior. (Consulte el grupo de carrocería - "Panel de protección inferior") |
| 3. |
Desmonte la unidad de radio. (Consulte el sistema eléctrico de la carrocería - "Unidad de audio") |
| 4. |
Desmonte la guantera. (Consulte el panel de protección - "Carcasa de la guantera") |
| 5. |

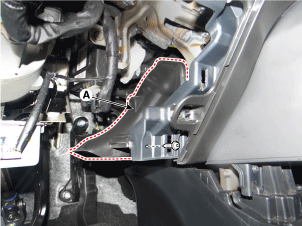

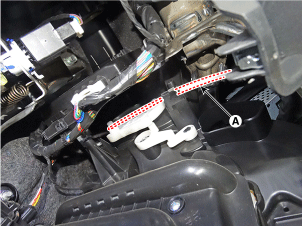

Desmonte el conducto de agua del lado del conductor (A) tras aflojar el tornillo.
|
| 6. |
Desconecte el cable de control de modo (A).
|
| 7. |

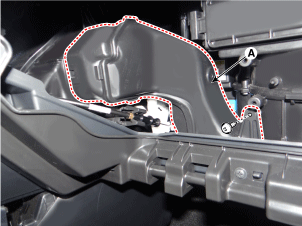

Desmonte el conducto de agua del lado del acompañante (A) tras aflojar el tornillo.
|
| 8. |

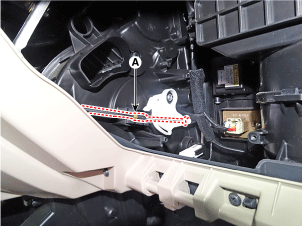

Desmonte el cable de control de temperatura (A).
|
| 9. |

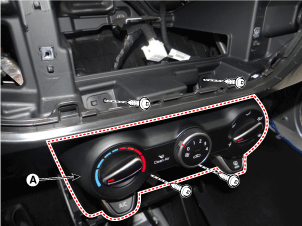

Tras aflojar los tornillos de fijación, desmonte la unidad del controlador del calefactor y del aire acondicionado (A).
|
| 10. |

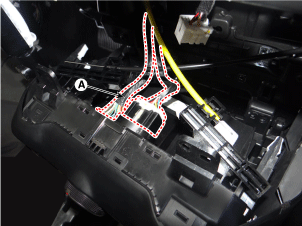

Desconecte los conectores del controlador del calefactor y del aire acondicionado (A).
|
| 11. |
Para el montaje, realice las mismas operaciones que el desmontaje en sentido inverso. |
