Kia Rio: Sistema de frenos / Pedal del freno

Kia Rio (YB) Manual de Taller / Sistema de frenos / Sistema de frenos / Pedal del freno

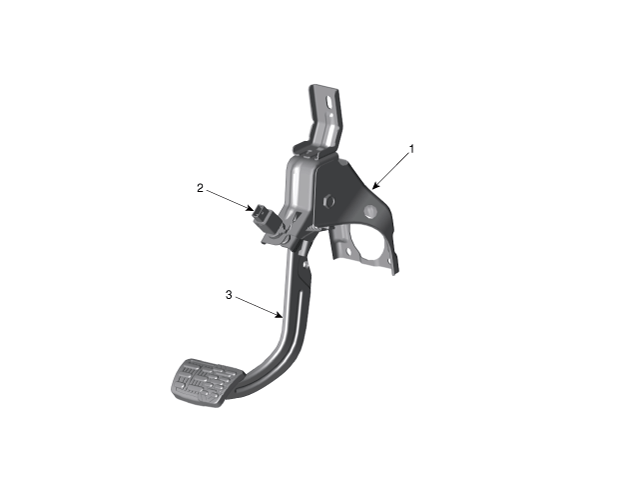

Componentes y localización de los componentes

Componentes

1. Conjunto del miembro del freno
2. Interruptor de luz de freno

3. Conjunto del pedal

Procedimientos de reparación

Extracción

1.	Apague el encendido y desconecte el terminal negativo (-) de la batería.

2.	Desmonte el panel de protección inferior. (Consulte el grupo de carrocería - "Panel de protección inferior")

3.	Desconecte el conector del interruptor del freno (A).

4.	Desconecte el pasador elástico (A) y el pasador de horquilla (B).

Extraiga las tuercas de montaje del pedal del freno (A).

Par de apriete:

16,7 ~ 25,5 N·m (1,7 ~ 2,6 kgf·m, 12,3 ~ 18,8 lb·pie)

Inspección

1.	Compruebe el casquillo por si estuviera desgastado.

2.	Comprobar el pedal del freno para detectar si está doblado o retorcido.

3.	Comprobar el muelle de retorno del pedal de freno por si estuviera dañado.

Instalación

1.	El montaje debe realizarse en el orden inverso al desmontaje.
