Kia Rio (YB): Sistema de frenos / Conductos de freno

Kia Rio (YB) Manual de Taller / Sistema de frenos / Sistema de frenos / Conductos de freno

Componentes y localización de los componentes

Componentes

Procedimientos de reparación

Extracción
1.

Desconecte el conector del interruptor del nivel del líquido de frenos (A) y desmonte la tapa del depósito.
2.

Desmonte la rueda y el neumático delantero/trasero.

Par de apriete

107,9 ~ 127,5 N.m (11,0 ~ 13,0 kgf.m, 79,6 ~ 94,0 lb-ft)

3.

Desmonte el clip de la manguera del freno (A).
4.

Desconecte el tubo del freno aflojando la tuerca abocinada del tubo (B).

Par de apriete

13,7 ~ 16,7 N.m (1,4 ~ 1,7 kgf.m, 10,1 ~ 12,3 lb.pie)

5.

Desconecte la manguera del freno de la pinza del freno aflojando el perno (A).

Par de apriete

24,5 ~ 29,4 N.m (2,5 ~3,0 kgf.m, 18,1 ~ 21,7 lb-ft)

Inspección
1.

Compruebe si los tubos de freno presentan grietas, pliegues o corrosión.
2.

Comprobar si las mangueras del freno presentan grietas, daños o fugas de líquido.
3.

Compruebe si las tuercas abocinadas de los tubos del freno presentan daños o fugas de líquido.
4.

Compruebe si el soporte de fijación de la manguera de freno está agrietado o deformado.
Instalación
1.

El montaje debe realizarse en el orden inverso al desmontaje.

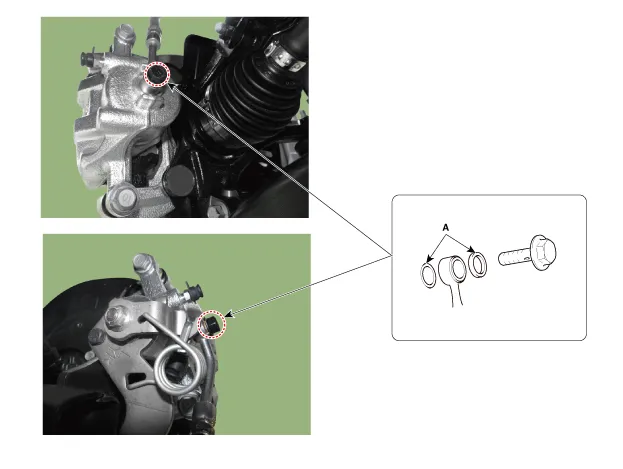

Utilice una arandela nueva (A) siempre que se realice el montaje.
2.

Después del montaje, purgue el sistema de frenos.

(Consulte "Sistema de frenos : Sistema de frenos")

3.

Compruebe el aceite de freno vertido.
