Kia Rio: acolchado / Panel frontal de instrumentos

Kia Rio (YB) Manual de Taller / Carroceria (interior y exterior) / acolchado / Panel frontal de instrumentos

Componentes y localización de los componentes

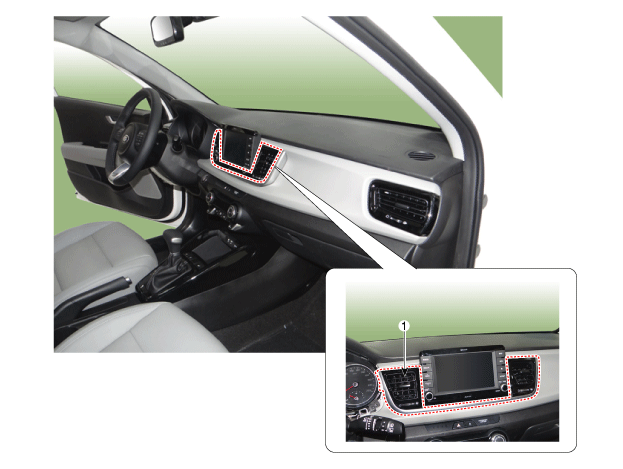

LOCALIZACIÓN DE LOS COMPONENTES

1. Conjunto del panel del tablero central

Procedimientos de reparación

Sustitución

Póngase guantes para proteger sus manos.

•	Use una herramienta de plástico para desmontar paneles y desmonte las piezas interiores sin dañar la superficie.

•	Tenga cuidado de no doblar ni arañar el guarnecido y los paneles.

1.	Desmonte el panel del tablero de instrumentos (A) con un extractor.

2.	Desmonte el panel del tablero central (A) con un extractor.

El montaje debe realizarse en el orden inverso al desmontaje.

Cambie los clips que estén dañados.
