Descripción y operación
Descripción

Los airbags de cortina están montados dentro del forro del techo (IZQ y DCH) y protegen al conductor y al acompañante de daños si se produce um impacto lateral. El SRSCM determina si se despliega el airbag de cortina mediante la señal del sensor de impacto lateral (SIS).



No intente medir nunca la resistencia del circuito del módulo del airbag, aunque esté utilizando el dispositivo de comprobación especificado. Si se mide la resistencia del circuito con un polímetro, se producirá el despliegue del airbag lo que provocará lesiones personales de gravedad.

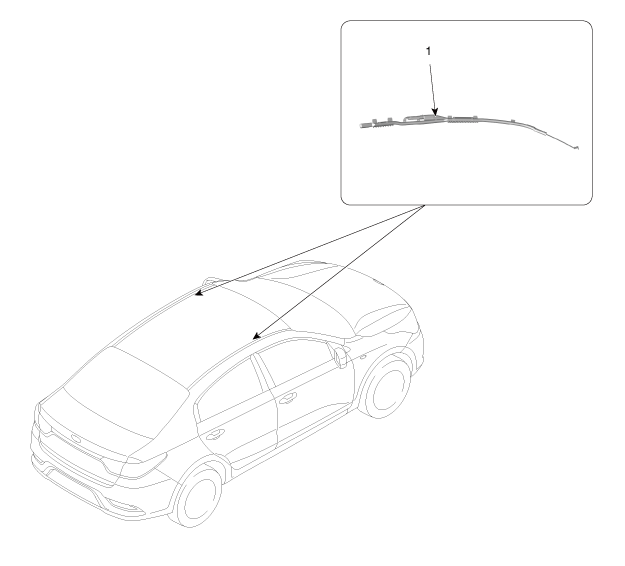

Componentes y localización de los componentes
Componentes

1. Airbag de cortina (CAB)


Procedimientos de reparación
Extracción
1.

Desconecte el terminal negativo de la batería y espere al menos tres minutos antes de iniciar el trabajo.

2.

Desmonte el conjunto del guarnecido del techo.

(Consulte el grupo de carrocería - "Conjunto del guarnecido del techo")

3.

Desconecte el conector (A) del módulo del airbag de cortina.

4.

Afloje los pernos y las tuercas del airbag de cortina y desmonte el airbag de cortina.

Instalación
1.

Desconecte el terminal negativo de la batería y espere al menos tres minutos antes de iniciar el trabajo.

2.

Monte el airbag de cortina y afloje los pernos y las tuercas.

PAR DE APRIETE

Pernos: 7.8 - 11.7 N·m (0.8 - 1.2 kgf·m, 5.7 - 8.6 lb·ft)



No tuerza el módulo del airbag al instalarlo. Si se tuerce el módulo, podría operar incorrectamente.

3.

Conecte el conector del airbag de cortina.

4.

Monte el conjunto del guarnecido del techo.

(Consulte el grupo de carrocería - "Conjunto del guarnecido del techo")

5.

Vuelva a conectar el terminal negativo de la batería.

6.

Después de montar el Airbag de Cortina (CAB), verifique el funcionamiento adecuado del sistema:

• Conecte el interruptor de encendido a ON; el indicador luminoso del SRS debería encenderse durante seis segundos aproximadamente y después apagarse.
