Kia Rio: puerta delantera / Luna de la ventanilla de la puerta delantera
Componentes y localización de los componentes

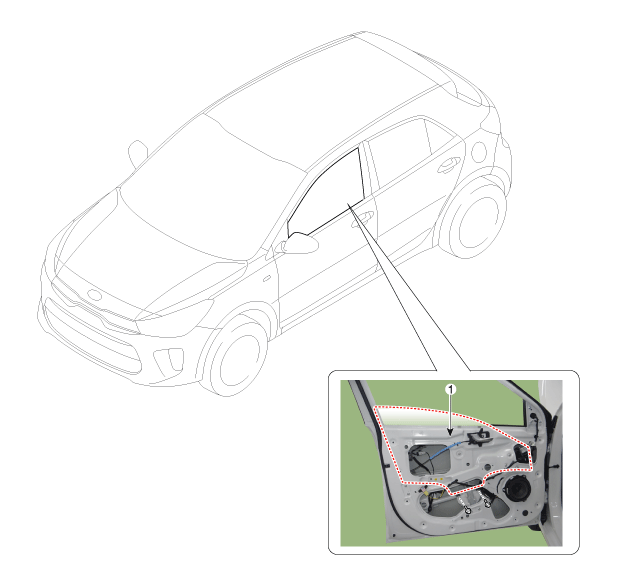

LOCALIZACIÓN DE LOS COMPONENTES |
1. Luna de la ventanilla de la
puerta delantera
|
|
Procedimientos de reparación
Póngase guantes para proteger sus manos.
|
• |
Use una herramienta de plástico para desmontar paneles y desmonte
las piezas interiores sin dañar la superficie.
|
• |
Tenga cuidado de no doblar ni arañar el guarnecido y los paneles.
|
|
1. |
Desmonte el revestimiento de la puerta delantera.
(Consulte la puerta delantera - "Guarnecido de la puerta delantera")
|
2. |
Desmonte el soporte de montaje del tirador de la puerta (A) tras aflojar
los tornillos.
|
3. |
Desconecte el conector del altavoz de la puerta delantera (A) y después
extraiga los clips de montaje del cableado.
|
4. |
Extraiga el sello del guarnecido de la puerta delantera (A).
|
5. |
Extraiga el burlete interior de la correa de la puerta delantera (A).
|
6. |
Accionando el interruptor del elevalunas eléctrico, bájelo hasta ver
el perno de montaje del cristal.
Tenga cuidado de no dañar la superficie del cristal.
|
|
7. |
Afloje el perno de montaje y extraiga el cristal de la ventana de la
puerta delantera (A) inclinándolo hacia un lado.
Tenga cuidado de no dejar caer el cristal ni raye la superficie
del mismo.
|
•
|
Utilice el interruptor de la puerta para alinear el perno
de montaje en la puerta.
|
•
|
Si no puede hacer funcionar el motor de la ventanilla,
desmonte el motor y alinee el orificio manualmente.
|
|
|
8. |
El montaje debe realizarse en el orden inverso al desmontaje.
•
|
Compruebe que el cristal funcione correctamente.
|
•
|
Compruebe posibles daños en el canal del cristal y cámbielo
si es necesario.
|
•
|
Ajuste el cristal si es necesario.
|
|
|
