Kia Rio (YB): Carroceria (interior y exterior) / Apertura trampilla de combustible

Kia Rio (YB) Manual de Taller / Carroceria (interior y exterior) / Apertura trampilla de combustible

Componentes y localización de los componentes

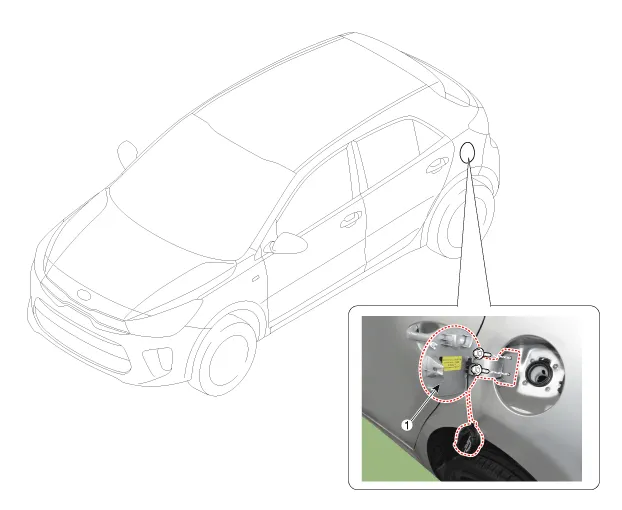

LOCALIZACIÓN DE LOS COMPONENTES

1. Tapa del llenado de combustible

Procedimientos de reparación

Sustitución

Use una herramienta de plástico para desmontar paneles y desmonte las piezas interiores sin dañar la superficie.

1.	Abra la tapa del llenado del combustible y la tapa de la puerta de llenado.

2.	Desmonte la puerta de llenado de combustible (A) tras aflojar los tornillos de montaje.

El montaje debe realizarse en el orden inverso al desmontaje.

•	Asegure los bloqueos y desbloqueos de la puerta de llenado de combustible y que se abra y se cierre correctamente.

•	Cambie los clips que estén dañados.
