Kia Rio (YB): Sistema de suspensión trasero / Amortiguador trasero

Kia Rio (YB) Manual de Taller / Sistema de Suspensión / Sistema de suspensión trasero / Amortiguador trasero

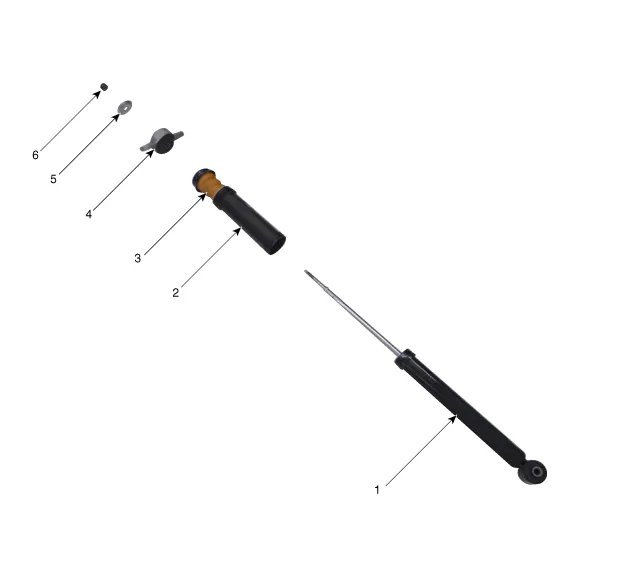

Componentes y localización de los componentes

Componentes

1. Conjunto del amortiguador
2. Guardapolvo
3. Tope de la suspensión
4. Aislante
5. Retenedor
6. Tuerca de bloqueo

Procedimientos de reparación

Extracción
1.

Desmonte las tuercas de la rueda, la rueda trasera y el neumático del cubo trasero.

Par de apriete

107,9 ~ 127,5 N.m (11,0 ~ 13,0 kgf.m, 79,6 ~ 94,0 lb-ft)



Procure no dañar los tornillos del buje al desmontar la rueda y la llanta

2.

Afloje el perno inferior del amortiguador.

Par de apriete

98,0 ~ 117,6 N.m (10,0 ~ 12,0 Kgf.m, 72,3 ~ 86,7 lb-ft)



Coloque el gato de transmisión debajo de la barra de torsión para desmontar el amortiguador en la condición sin carga.

3.

Afloje los pernos y después desmonte el amortiguador trasero.

Par de apriete

49,0 - 63,7N·m (5,0-6,5kgf·m, 36,2-47,0lb·ft)

4.

El montaje debe realizarse en el orden inverso al desmontaje.

Inspección
1.

Compruebe que el casquillo no esté desgastado o deteriorado.

2.

Comprima y extienda la varilla del pistón (A) y compruebe que no haya una resistencia irregular o ruidos irregulares durante la operación.

Eliminación

1.

Extienda totalmente el vástago.

2.

Taladre un orificio en la sección "A" para desmontar el gas del cilindro.



El gas que sale es inocuo, pero se ha de tener cuidado con las virutas que pueden desprenderse al taladrar.
