Kia Rio (YB): Sistema de control del motor / Actuador de turbulencia variable

Características técnicas

Especificación

Motor

Elemento
Especificación
Voltaje de funcionamiento (V)
10 ~ 16
Tensión nominal
12
Tipo
Motor CC
Resistencia de la bobina (Ω)
3,4 ~ 4,4
Corriente a ralentí (mA)
Máx. 210 [20°C(68°F)]
Corriente de arranque (A)
Inferior a 4,75

sensor

Elemento
Especificación
Resistencia de la bobina (Ω)
3.01 ~ 5.59 [20°C(68°F)]
Voltaje de salida (V)
0,17 ~ 4,83
Corriente de alimentación (mA)
Máx. 16

Descripción y operación

Descripción

El actuador de la turbulencia variable consiste en un motor CC y un sensor de posición que detecta la posición de la válvula de turbulencia.

En ralentí o por debajo de los 2.500 rpm, se cierra la válvula de turbulencia. El efecto de turbulencia aumente la proporción de flujo de aire.


Carga baja y media
Carga alta
Régimen del motor
Inferior a 2.500 rpm
Superior a 2.500 rpm
Operación de la válvula
cerrar
Abierto
Descripción
Ilustración

Seguridad contra fallos
Completamente abierto



Para evitar que la válvula de turbulencia y el árbol se osbtruyan con material extraño y para aprender la posición de apertura y cierre máximo de la válvula, el ECM abre y cierra completamente dos veces la válvula cuando se apaga el motor.

Diagramas esquemáticos

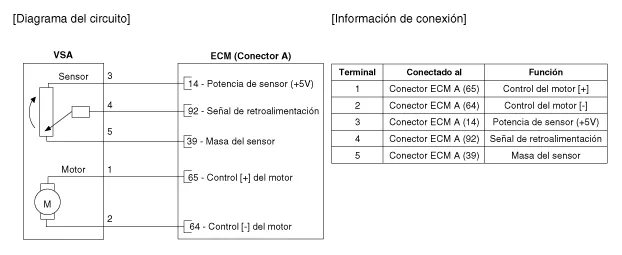

Diagrama del circuito

Procedimientos de reparación

Extracción
1.

Poner el interruptor de encendido en OFF y desconectar el terminal negativo (-) de la batería.

2.

Libere la parte del mazo de cables del motor (A) tras retirar los pernos de montaje.

3.

Desconecte el conector del actuador de turbulencia variable (A).

4.

Desmonte el actuador de turbulencia variable (A) después de soltar los pernos de montaje (B).

5.

Desmonte el conjunto de la conexión del eje (C) después desmonte la tuerca E (A) y la arandela (B).



Tenga cuidado de no desmontar la arandela ni el anillo E.

6.

Desmonte el actuador de turbulencia variable.

Instalación
1.

El montaje debe realizarse en el orden inverso al desmontaje.

Perno de montaje del actuador de turbulencia variable:

9,8 ~ 11,8 Nm (1,0 ~ 1,2 kgf·m, 7,2 ~ 8,7 lb·pie)

2.

Confirme que el actuador funciona correctamente al menos 3 veces cuando el interruptor de encendido está apagado después de completar el calentamiento (Temperatura del refrigerante del motor 70 °C).

Ajuste


Tras colocar el actuador de turbulencia variable, debe realizar el proceso de "Rutina de cambio de componente". De lo contrario, los problemas relacionados con el rendimiento del motor o el control de emisión pueden no ocurrir hasta que el aprendizaje ECM del componente haya acabado.

1.

Apague el interruptor de encendido.

2.

Conecte el KDS/GDS a la toma de diagnóstico (DLC).

3.

Gire el conmutador de encendido hacia ON:

4.

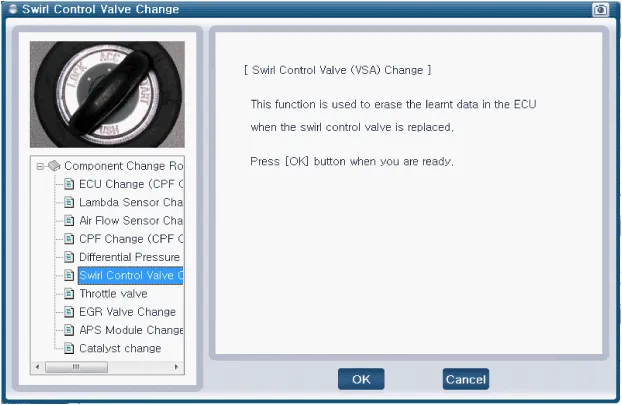

Seleccione "Vehículo, año del modelo, motor, sistema".

5.

Seleccione "Gestión del software del vehículo".

6.

Seleccione" RUTINA DEL CAMBIO DEL COMPONENTE ".

7.

Seleccione el "CAMBIO DEL SENSOR LAMBDA"

8.

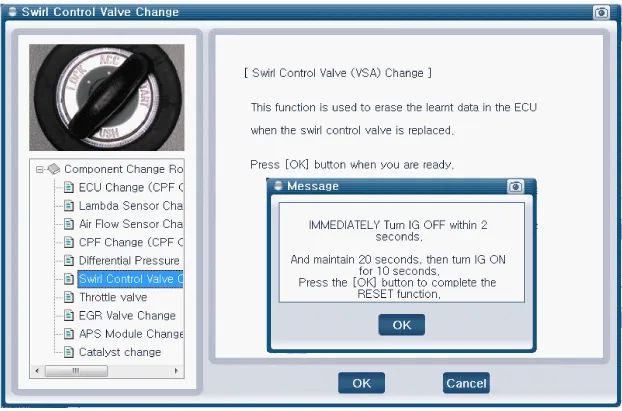

Apague el interruptor de encendido y vuelva a activar el interruptor de encendido en 20 segundos.
