Kia Cadenza YG: Ventilador / Unidad de soplador
Componentes y localización de los componentes

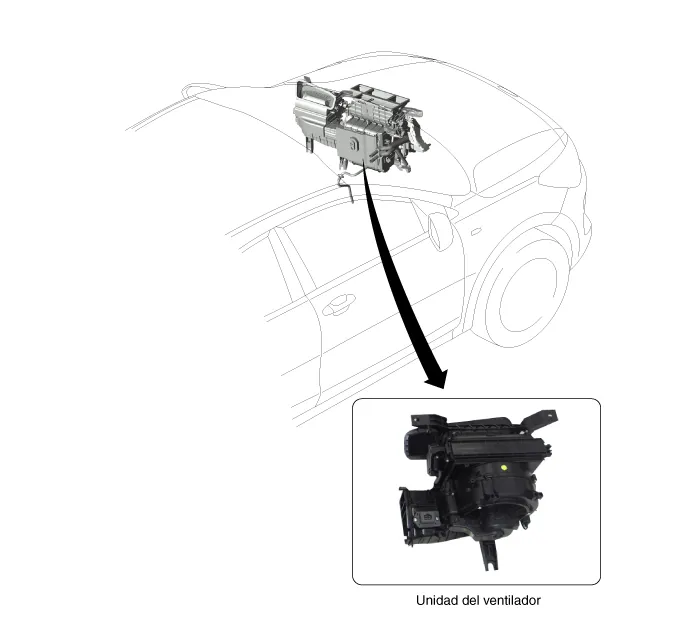

| LOCALIZACIÓN DE LOS COMPONENTES |

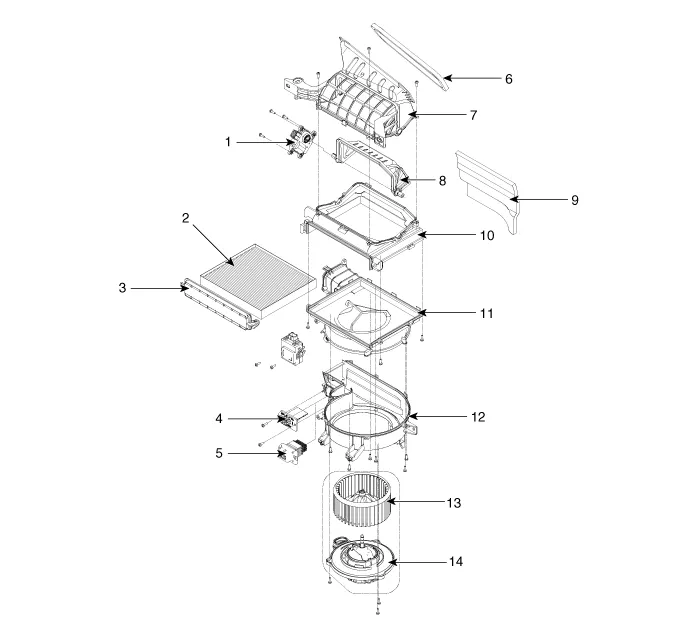

| Componentes |
| 1. Actuador de admisión 2. Filtro de aire 3. Cubierta del filtro de aire 4. Resistencia 5. Mosfet 6. Junta de admisión 7. Cubierta superior de entrada |
8. Puerta de admisión 9. Pastilla NVH 10. Cubierta inferior de entrada 11. Cubierta superior del ventilador 12. Cubierta inferior del difusor 13. Ventilador 14. Motor del ventilador |
Procedimientos de reparación
| Sustitución |
| 1. |
Desmonte el ventilador y calefactor. (Consulte el grupo del calefactor- "Unidad del calefactor") |
| 2. |

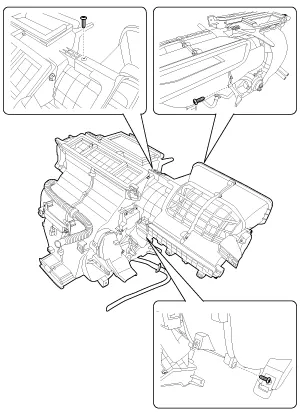

Separe la unidad del ventilador de la unidad del calefactor tras aflojar los tornillos.
|
| 3. |
Para el montaje, siga el orden inverso al desmontaje. |
Procedimientos de reparación Inspección 1. Conecte el voltaje de la batería y compruebe la rotación del motor del sopolador.
