Kia Cadenza YG: Sistema eléctrico de la carrocería / Sistema de alumbrado
Características técnicas
| Especificación |
|
Elemento |
Tipo |
Vatios de la bombilla (W) |
|||
|
Delantero |
Faros |
Halogen |
Bajo / Alto |
H4 LL |
55-60 |
|
Luz de intermitente |
PY21W |
21 |
|||
|
Luces de posición |
W5W |
5 |
|||
|
Halógeno + SBL (Luz de posición) |
Bajo / Alto |
HB3 HL+ |
60 |
||
|
Luz de intermitente |
PY21W |
21 |
|||
|
Luces de posición |
LED |
LED |
|||
|
Halógeno + SBL (DRL / Luz de posición) |
Bajo / Alto |
HB3 HL+ |
60 |
||
|
Luz de intermitente |
PY21W |
21 |
|||
|
Luces de posición |
LED |
LED |
|||
|
LUCES DE MARCHA DIURNA (DRL) |
LED |
LED |
|||
|
Luz de viraje estática (SBL) |
H7 LL |
55 |
|||
|
Luz antiniebla delantera |
HB4 |
51 |
|||
|
Luz de intermitente de giro (lateral) |
WY5W |
5 |
|||
|
Luz intermitente de giro del retrovisor de la puerta |
LED |
LED |
|||
|
Trasero |
Luz trasera combinada |
TIPO DE BOMBILLA |
Luz trasera |
W5W L/L |
5 |
|
Luces traseras / de parada |
P21/5W L/L |
5 |
|||
|
Luz de intermitente |
PY21W L/L |
21 |
|||
|
Luz de marcha atrás |
W16W |
16 |
|||
|
Tipo LED |
Luces traseras / de parada |
LED |
LED |
||
|
Luz de intermitente |
PY21W |
21 |
|||
|
Luz de marcha atrás |
W16W |
16 |
|||
|
Luces antiniebla traseras |
LED |
LED |
|||
|
Lampara superior de freno |
TIPO DE BOMBILLA |
W5W |
5 |
||
|
Tipo LED |
LED |
LED |
|||
|
LUZ DE PLACA DE MATRÍCULA |
W5W |
5 |
|||
|
Interior |
Luz de mapa |
W10W |
10 |
||
|
Luz del habitáculo |
FESTOON |
10 |
|||
|
Luz del maletero |
FESTOON |
10 |
|||
|
LUZ DE CORTESÍA |
FESTOON |
5 |
|||
Componentes y localización de los componentes
| LOCALIZACIÓN DE LOS COMPONENTES |

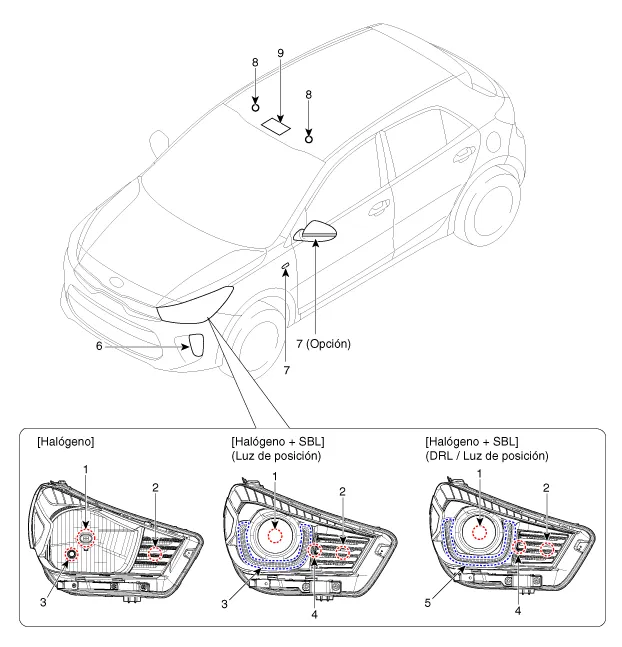

| 1 . Faro (función doble cruce/carretera)
2. Luz de intermitente de giro 3. Luz de posición 4 . Luz de curva estática (SBL) 5 . Luces de circulación diurna (DRL) |
6 . Luces antiniebla 7 . Luz del intermitente (Retrovisor de la puerta / lateral) 8. Luz de cortesía 9 . Luz de lectura |

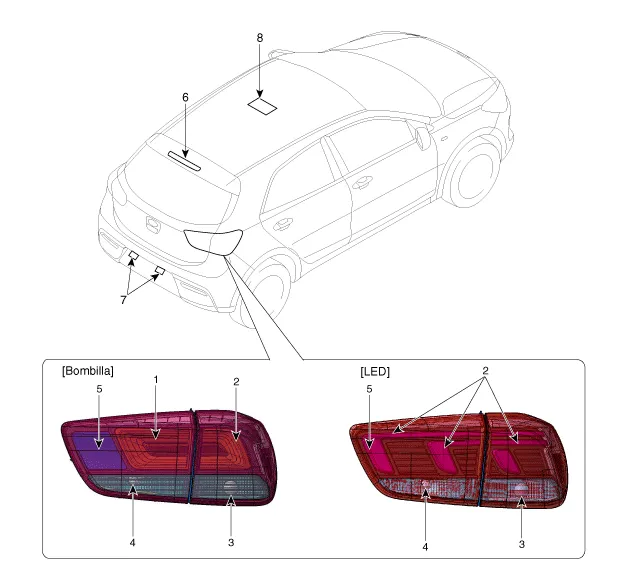

| 1 . Faros traseros 2. Luz de freno/de población 3 . Luz intermitente 4 . Luz de marcha atrás |
5. Luz antiniebla 6 7 . Luz de matrícula 8. Luz del habitáculo |
- Faros
- Luz de intermitente
- Luz del habitáculo
- LUZ DE CORTESÍA
- Modulo luces automaticas
- Indicadores averia-giros
- Reostato
- Antinieblas delanteros
- Lamparas de mapas
- Lampara superior de freno
- Luz trasera combinada
Componentes y localización de los componentes Componentes Procedimientos de reparación Extracción Al cambiar el interruptor LDWS, compruebe que la marca del símbolo en el panel de instrumentos funcione correctamente pulsando el interruptor ON/OFF.
Descripción y operación Descripción Función doble 1. Definición – Faro con funciones integradas de luz de cruce y carretera – La luz se controla mediante el giro de la protección insertada en la lente.
