Kia Rio (YB) Manual de Taller / Sistema eléctrico de la carrocería / Sistema de alumbrado / Faros

Descripción y operación

Descripción

Función doble

Definición

–	Faro con funciones integradas de luz de cruce y carretera

–	La luz se controla mediante el giro de la protección insertada en la lente. (Se adopta un solenoide.)

Estructura y mecanismo

–	Cuando funciona como luz de cruce : La luz ilumina la zona limitada de luz de cruce bloqueando la luz con la pantalla cerrada.

–	Cuando funciona como luz de carretera : La luz no se bloquea (pantalla abierta) e ilumina la zona de la luz de carretera.

Luz de viraje estática (SBL)

Definición

–	Asegura la visibilidad en esquinas en los giros por la noche.

–	La luz de viraje estática IZQ/DCH se enciende/se apaga según la velocidad del vehículo y el ángulo de la rueda de dirección.

2.	Factores de entrada del vehículo: Velocidad del vehículo, ángulo del volante

Procedimientos de reparación

Instrucciones para la alineación de faros

Los faros deben orientarse con el equipo de reglaje adecuado, y de acuerdo con las instrucciones del fabricante de los equipos.

Si existen regulaciones relacionadas con el reglaje de los faros en el área donde se va a utilizar el vehículo, realícelo de modo que se cumplan esos requisitos.

De modo alternativo, gire el mando de ajuste para regular la orientación de los faros. Si no se dispone de equipo de orientación de los faros, proceda del modo siguiente:

1.	Infle los neumáticos a la presión especificada y desmonte cualquier carga del vehículo con la excepción del conductor, neumático de repuesto y herramientas.

2.	El vehículo se debe encontrar en una superficie plana.

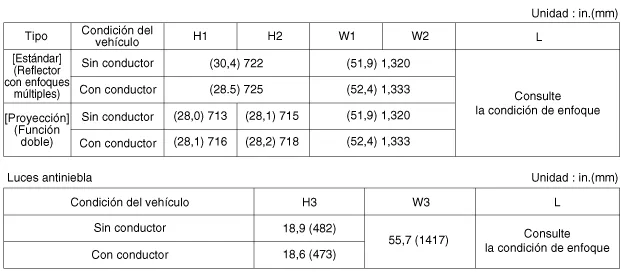

3.	Dibuje líneas verticales (que cruzan los centros de los faros) y una línea horizontal (que cruza el centro de los faros) en la pantalla.

4.	Con los faros y la batería en condición normal, enfoque los faros de modo que la parte con más intensidad se sitúe en las líneas verticales y horizontales. A : Vertical B: Horizontal [Tipo estándar] (Reflector con enfoques múltiples (MFR)) [Tipo proyección] [Función doble]

ORIENTACIÓN DE LA LUZ ANTINIEBLA DELANTERA

Las luces antiniebla delanteras se deben enfocar del mismo modo que los faros.

Con las luces antiniebla y la batería en estado normal, dirija las luces antiniebla delanteras girando el tornillo de ajuste con un destornillador (A).

Punto de enfoque de los faros y las luces antiniebla

Faro (luz de cruce)

–	Conecte la luz corta sin el conductor dentro del coche.

–	La línea de corte debe proyectarse en la línea de corte que se muestra en la ilustración.

–	Si está equipado con un dispositivo de nivelación de faros, configure el interruptor del dispositivo de nivelación de faros con posiciones 0.

(IZQ)

(DCH)

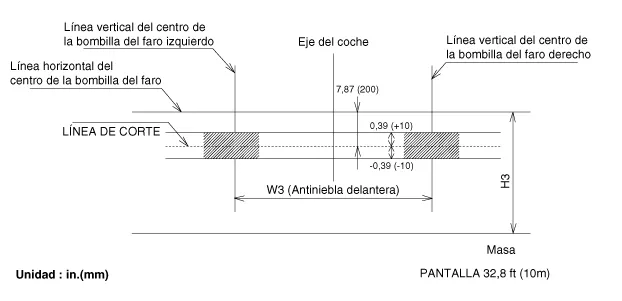

2.	Encienda la luz antiniebla delantera sin el conductor dentro del coche. La línea de corte debe proyectarse en el intervalo permitido (zona sombreada).

Extracción

Los faros se calientan mucho durante el uso, no los toque ni tampoco toque las partes anexas justo después de apagarlos.

•	La bombilla del faro no se debe quitar del conjunto del faro hasta justo antes de que la bombilla nueva esté montada.

•	Si mantiene desmontada la bombilla durante un largo periodo de tiempo, esto puede afectar al rendimiento de la bombilla del faro.

•	Podrían entrar contaminantes en el conjunto del faro donde se pueden ajustar las lentes y el reflector.

•	Nunca encienda los faros con la bombilla desmontada del conjunto del faro.

Faros

1.	Desconecte el terminal negativo (-) de la batería.

2.	Desmontar el parachoques delantero. (Consulte "Carrocería : Desde el conjunto del parachoques")

Desmonte el faro (A) tras aflojar los pernos.

Tenga cuidado de no dañar los pasadores de retención (A).

4.	Desconecte el conector del faro (A).

Instalación

1.	Instale el conjunto de los faros.

2.	Monte el conjunto del parachoques delantera.

3.	Conecte el terminal negativo (-) de la batería.

Sustitución

Bombilla (carretera / cruce)

1.	Retire el faro.

2.	Desmonte las tapas antipolvo (A) del conjunto de los faros después de girar en la dirección contraria a las agujas del reloj.

3.	Desconecte el conector de la bombilla del faro de cruce/carretera (A).

4.	Extraiga la bombilla del faro de carretera/cruce (A) del conjunto de faros tras girar en dirección antihoraria.

5.	El montaje debe realizarse en el orden inverso al desmontaje.

Luz de viraje estática (SBL)

1.	Apague el interruptor de faros.

2.	Desmonte los guardapolvos (A) del conjunto del faro girándolos en sentido antihorario.

3.	Extraiga la bombilla de la luz de curva estática (B) tras extraer el casquillo (A).

4.	El montaje debe realizarse en el orden inverso al desmontaje.

Luz de intermitente

1.	Apague el interruptor de los faros.

2.	Desmonte los guardapolvos (A) del conjunto del faro girándolos en sentido antihorario.

3.	Desconecte el casquillo de la bombilla (A) y la bombilla (B) del conjunto del faro.

4.	El montaje debe realizarse en el orden inverso al desmontaje.

Absorbente de humedad

Componentes

1 . Guardapolvo
2. Soporte absorbente de humedad

3. Absorbente de humedad

1.	Desmonte el guardapolvo (A).

2.	Desmonte el soporte absorbente de humedad (A) del guardapolvo tras aflojar los tornillos de montaje. Cambie el absorbente de humedad.

3.	El montaje debe realizarse en el orden inverso al desmontaje.

❮Sistema de alumbrado

Características técnicas Especificación Elemento Tipo Vatios de la bombilla (W) Delantero Faros Halogen Bajo / Alto H4 LL 55-60 Luz de intermitente PY21W 21 Luces de posición W5W 5 Halógeno + SBL (Luz de posición) Bajo / Alto HB3 HL+ 60 Luz de intermitente PY21W 21 Luces de posición LED LED Halógeno + SBL (DRL / Luz de posición) Bajo / Alto HB3 HL+ 60 Luz de intermitente PY21W 21 Luces de posición LED LED LUCES DE MARCHA DIURNA (DRL) LED LED Luz de viraje estática (SBL) H7 LL 55 Luz antiniebla delantera HB4 51 Luz de intermitente de giro (lateral) WY5W 5 Luz intermitente de giro del retrovisor de la puerta LED LED Trasero Luz trasera combinada TIPO DE BOMBILLA Luz trasera W5W L/L 5 Luces traseras / de parada P21/5W L/L 5 Luz de intermitente PY21W L/L 21 Luz de marcha atrás W16W 16 Tipo LED Luces traseras / de parada LED LED Luz de intermitente PY21W 21 Luz de marcha atrás W16W 16 Luces antiniebla traseras LED LED Lampara superior de freno TIPO DE BOMBILLA W5W 5 Tipo LED LED LED LUZ DE PLACA DE MATRÍCULA W5W 5 Interior Luz de mapa W10W 10 Luz del habitáculo FESTOON 10 Luz del maletero FESTOON 10 LUZ DE CORTESÍA FESTOON 5 Componentes y localización de los componentes LOCALIZACIÓN DE LOS COMPONENTES 1 .
