Kia Cadenza YG: Modulo Airbag conductor y muelle reloj (DAB) / Modulo airbag pasajero
Descripción y operación
| Descripción |
El airbag del acompañante (PAB) se instala en el interior del panel y protege al acompañante en caso de que se produzca una colisión frontal. El SRSCM determina si y cuando se debe desplegar el PAB.
No intente medir nunca la resistencia del circuito del módulo del airbag (activador), incluso aunque esté utilizando el dispositivo de comprobación especificado. Si se mide la resistencia del circuito con un polímetro, se producirá el despliegue del airbag lo que provocará lesiones personales de gravedad. |

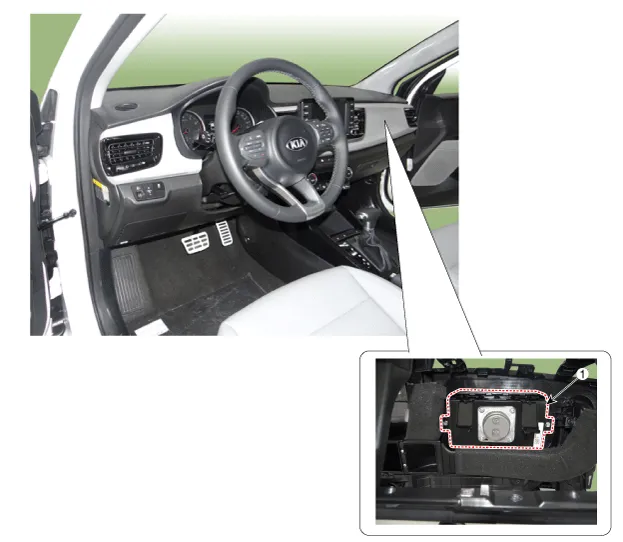

Componentes y localización de los componentes
| Componentes |
| 1. Airbag del acompañante
(PAB) |
Procedimientos de reparación
| Extracción |
| 1. |
Desconecte el terminal negativo de la batería y espere al menos tres minutos antes de iniciar el trabajo. |
| 2. |
Desmonte la carcasa de la guantera. (Consulte "Carrocería : Carcasa de la guantera") |
| 3. |
Desmonte los pernos de montaje PAB.
|
| 4. |
Desconecte el conector del airbag del acompañante (A).
|
| 5. |
Desmontar el panel de protección principal. (Consulte Carrocería - "Conjunto del panel de protección principal")
|
| 6. |
Desmonte el airbag del acompañante (A) tras aflojar los pernos de montaje (B)
|
| Instalación |
| 1. |
Desconecte el terminal negativo de la batería y espere al menos tres minutos antes de iniciar el trabajo. |
| 2. |
El montaje debe realizarse en el orden inverso al desmontaje. |
| 3. |
Después de montar el Airbag del Acompañante (PAB), verifique el funcionamiento correcto del sistema: Coloque el interruptor de encendido en posición ON; el indicador luminoso del SRS debería parpadear durante seis segundos aproximadamente y después apagarse. |
Descripción y operación Descripción El airbag del conductor (DAB) está montado en el volante y conectado eléctricamente al SRSCM a través del espiral de conexión.
Descripción y operación Descripción Los airbags laterales (SAB) se instalan dentro de los asientos delanteros y protege al conductor y al acompañante en caso de que se produzca una colisión lateral.
