| Especificación |
|
Elemento |
Especificación |
|
Alimentación de fuente |
3 V |
|
Temperatura de operación |
-30 - 80°C (-22 - 176°F) |
|
Modulación RF |
FSK |
|
Modulación LF |
ASK |
|
Frecuencia RF |
433,92 MHz |
|
Número del botón |
3 |
|
Función |
Bloqueo de puerta |
|
Desbloqueo de puerta |
|
|
DESBLOQUEO DEL PORTÓN TRASERO |

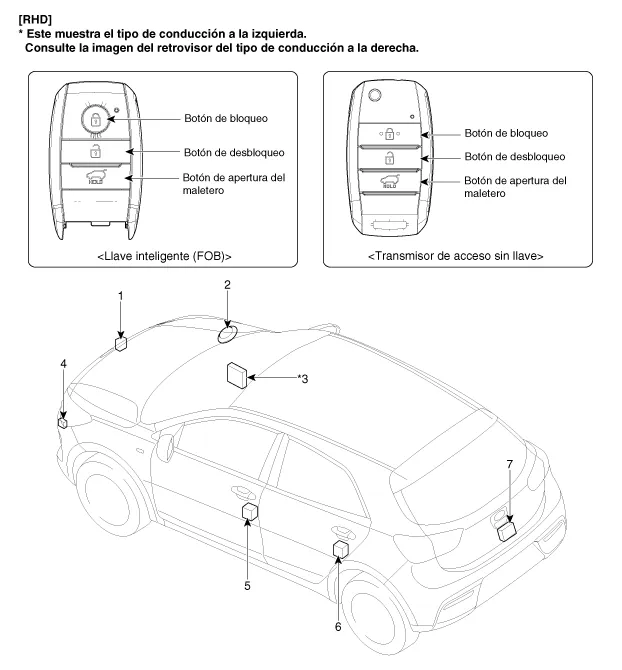

| LOCALIZACIÓN DE LOS COMPONENTES |

| 1. Interruptor del capó 2. Bocina antirrobo 3. BCM (Módulo de control de la carrocería) 4. Zumbador de bloqueo/desbloqueo de puertas |
5. Actuador e interruptor de
la puerta delantera 6. Interruptor y actuador de la puerta trasera 7. Interruptor y actuador del portón trasero |
| Descripción |
Estado de la alarma antirrobo [Estado B/A]
|
Estado B/A |
Descripción |
||||||||
|
DESACTIVAR |
|
||||||||
|

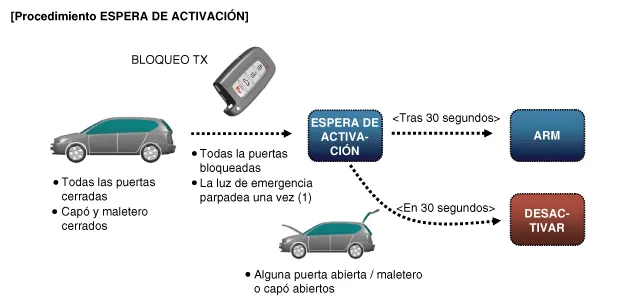

ACTIVACIÓN EN ESPERA |
|

※ Observación: Para un vehículo equipado con el sistema de llave inteligente, el mismo proceso se aplica a la función de bloqueo pasivo de las puertas.
|
Estado B/A |
Descripción |
||||||||||||
|

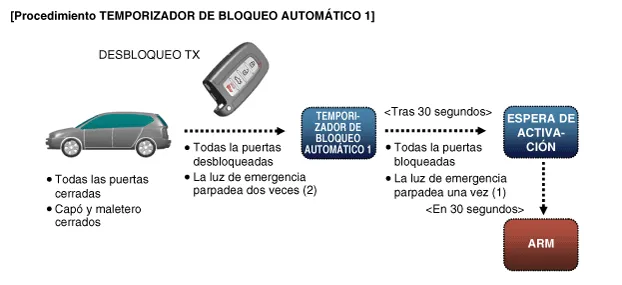

ESTADO DE TEMPORIZADOR AUTOMÁTICO 1 |
|

※ Observación: Para un vehículo equipado con el sistema de llave inteligente, el mismo proceso se aplica a la función de bloqueo pasivo de las puertas.
|
Estado B/A |
Descripción |
||||||||||
|

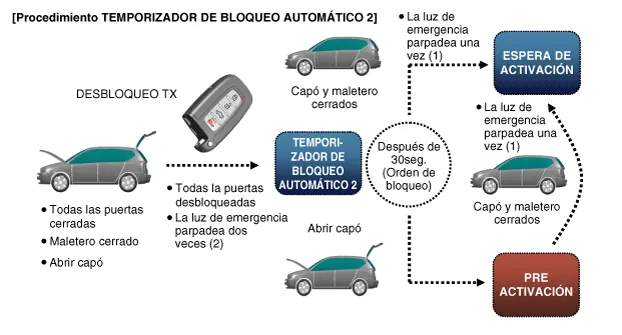

Temporizador de bloqueo automático 2 |
|

※ Observación: Para un vehículo equipado con el sistema de llave inteligente, el mismo proceso se aplica a la función de bloqueo pasivo de las puertas.
|
Estado B/A |
Descripción |
|

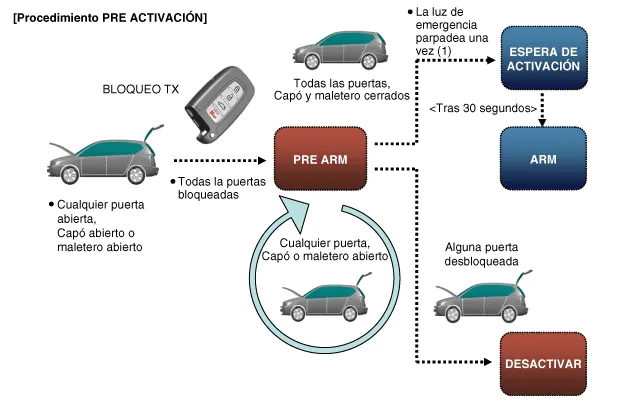

Pre activación |
1-1. Estado justo antes de activar el modo "ACTIVACIÓN" después de agotarse
el TEMPORIZADOR DE BLOQUEO AUTOMÁTICO 2 y cerrar todas las puertas. 1-2. Si el conductor cierra el capó o el portón trasero, las luces de emergencia parpadean una vez y el vehículo activa automáticamente el modo "ACTIVACIÓN" mediante el modo ESPERA DE ACTIVACIÓN. 2-1. Si se pulsa el botón de BLOQUEO con al menos una puerta, el capó o el portón trasero abierto, el modo "PRE ACTIVACIÓN" se activa. 2-2. Dado que se emite la señal de bloqueo de todas las puertas pero no se cumplen las condiciones para "ESPERA DE ACTIVACIÓN", el vehículo permanece en modo standby y activa el modo ACTIVACIÓN mediante el modo ESPERA DE ACTIVACIÓN en cuanto la puerta que está abierta se cierra. 2-3. Si se detecta una intrusión en el modo PRE ACTIVACIÓN, el vehículo conmuta al modo DESACTIVACIÓN. 2-4. El indicador de seguridad sigue parpadeando en el modo PRE ACTIVACIÓN. |

|
Estado B/A |
Descripción |
||||||
|
REACTIVAR |
|
|
Estado B/A |
Descripción |
||||||||||
|

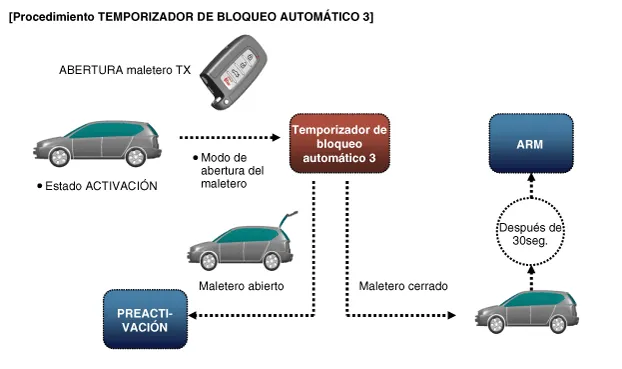

Temporizador bloqueo automático 3 |
|

|
Estado B/A |
Descripción |
||||||||||||||
|

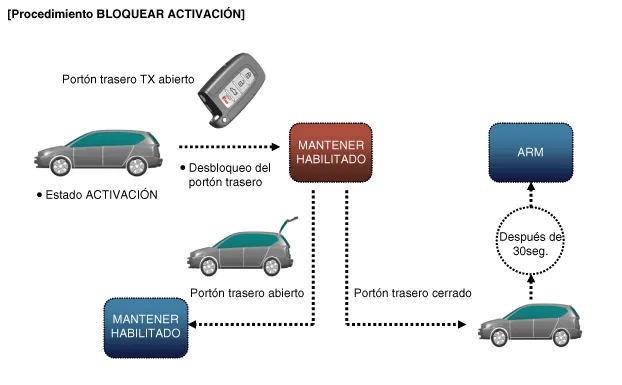

MANTENER ESTADO ACTIVADO (Bloquear alarma: Portón trasero) ※Opción sin PTL |
|
Nota 1: BLOQUEAR ACTIVACIÓN es un modo que desvía la activación del modo ACTIVADO solo para el portón trasero. En el modo BLOQUEAR ACTIVACIÓN, el modo ACTIVACIÓN se aplica en las puertas y el capó.
Nota 2: Al usar la llave de encendido para abrir el portón trasero, la función BLOQUEAR ACTIVACIÓN funciona del mismo modo, siempre y cuando la función "Alarma antirrobo de la llave de la puerta" esté activada. Si está desactivada, la función BLOQUEAR ACTIVACIÓN basada en la llave se desactiva y al abrir el portón trasero con la llave se detecta como robo y se activa la alarma.

|
Estado B/A |
Descripción |
||||||
|
REACTIVAR (El modo ACTIVACIÓN está encendido de nuevo) |
|
||||||
|
Reiniciar |
|
|
Estado B/A |
Descripción |
||||
|
Desactivación de la LLAVE en ON de 30 segundos (Opción sin llave Smart) |
|
||||
|
Cuando el modo ACTIVACIÓN está activado, no está permitido ABRIR el portón
trasero ni desbloquear el cierre centralizado de puertas. |
|
| Inspección |
|
Comprobación del módulo de bloqueo de la puerta delantera
| 1. |
Desmonte el revestimiento de la puerta delantera. (Consulte el grupo de carrocería - "Guarnecido de la puerta delantera") |
| 2. |
Retire el sello del guarnecido de la puerta delantera. (Consulte "Carrocería : Cristal de la ventanilla de la puerta delantera") |
| 3. |
Desconecte el conector del actuador.
[Motor de bloqueo centralizado]
[Motor del bloqueo mutuo]
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4. |
Compruebe el funcionamiento del actuador conectando la corriente y la conexión a tierra como se indica abajo. Para evitar dañar el accionador, aplique el voltaje de la batería sólo un momento. [Motor de bloqueo centralizado]
[Motor del bloqueo mutuo]
[Motor de bloqueo centralizado] (IZQ)
(DCH)
[Motor del bloqueo mutuo]
|
Comprobación del módulo de bloqueo de la puerta trasera
| 1. |
Desmonte el guarnecido de la puerta trasera. (Consulte el grupo de carrocería - "Guarnecido de la puerta trasera") |
| 2. |
Retire la junta del guarnecido de la puerta trasera. (Consulte "Carrocería : Cristal de la ventanilla de la puerta trasera") |
| 3. |
Desconecte el conector del actuador.
[Motor de bloqueo centralizado]
[Motor del bloqueo mutuo]
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4. |
Compruebe el funcionamiento del actuador conectando la corriente y la conexión a tierra como se indica abajo. Para evitar dañar el accionador, aplique el voltaje de la batería sólo un momento. [Motor de bloqueo centralizado]
[Motor del bloqueo mutuo]
[Motor de bloqueo centralizado] (IZQ)
(DCH)
[Motor del bloqueo mutuo]
|
Comprobación del módulo de bloqueo del portón trasero
| 1. |
Desmonte el adorno del portón posterior. (Consulte Carrocería - "Guarnecido del portón trasero") |
| 2. |
Desconecte el conector del actuador.
|
| 3. |
Compruebe el funcionamiento del actuador conectando la corriente y la conexión a tierra como se indica abajo. Para evitar dañar el accionador, aplique el voltaje de la batería sólo un momento.
|
| 4. |
Compruebe el portón trasero eléctrico del vehículo. Consulte el módulo del portón trasero. |
Comprobación del interruptor de apertura del portón trasero
| 1. |
Desconecte el terminal negativo (-) de la batería. |
| 2. |
Desmonte el adorno del portón posterior. (Consulte Carrocería - "Guarnecido del portón trasero") |
| 3. |
Desconecte el conector del conjunto del interruptor de abertura del portón trasero.
|
| 4. |
Compruebe la continuidad entre los terminales en condición de cierre parcial como se indica abajo.
|
Comprobación del Interruptor del Capó
| 1. |
Desconecte el conector del interruptor del capó (A).
|
| 2. |
Compruebe la continuidad entre los terminales y la conexión a tierra como se indica abajo. (Consulte Carrocería - "Conjunto del pestillo del capó")
|
COMPROBACIÓN DE LA BOCINA DE ALARMA ANTIRROBO
| 1. |
Desmonte la bocina de alarma (A) tras aflojar el perno de montaje y desconectar el conector (B).
|
| 2. |
Compruebe la bocina conectando el voltaje de la batería al terminal 2 y a masa el terminal 1.
|
