Kia Rio: Velocidad control de crucero / Interruptor principal control velocidad

Kia Rio (YB) Manual de Taller / Sistema electrico de motor / Velocidad control de crucero / Interruptor principal control velocidad

Componentes y localización de los componentes

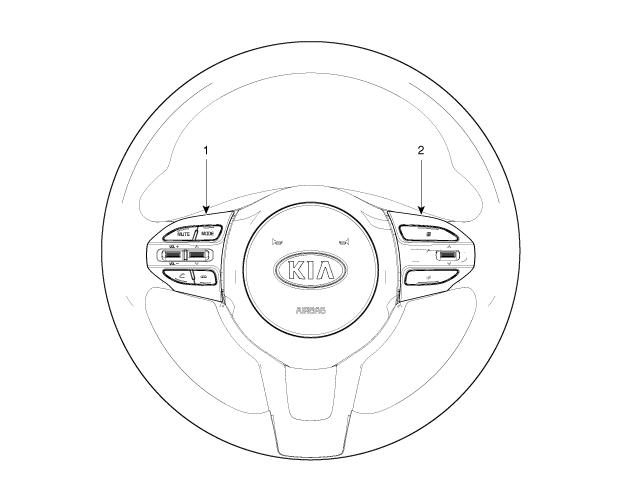

Componentes

1. Interruptor del mando a distancia izquierdo
(Audio + Manos libres + Voz)

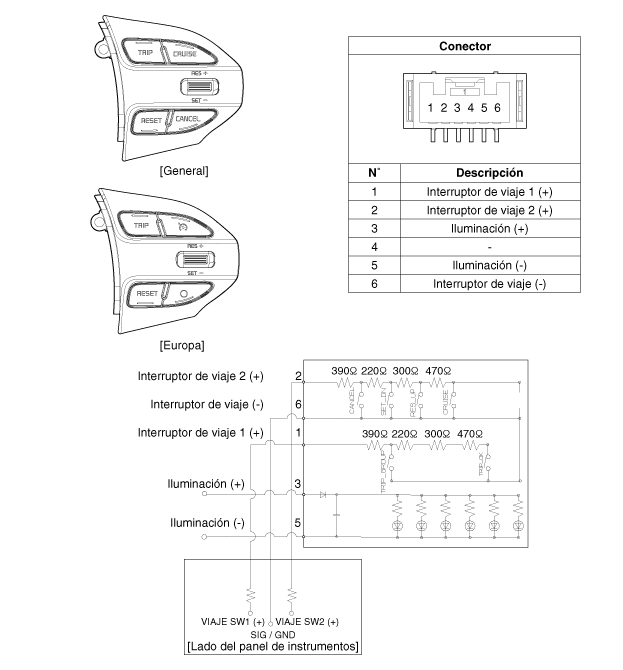

2. Interruptor de control remoto derecho
(Crucero +ordenador de a bordo)

Diagramas esquemáticos
Diagrama del circuito

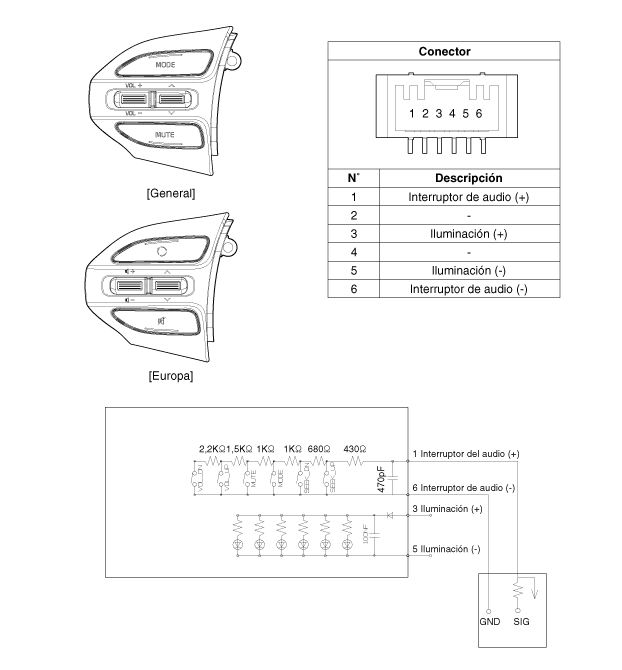

[Sistema de audio]

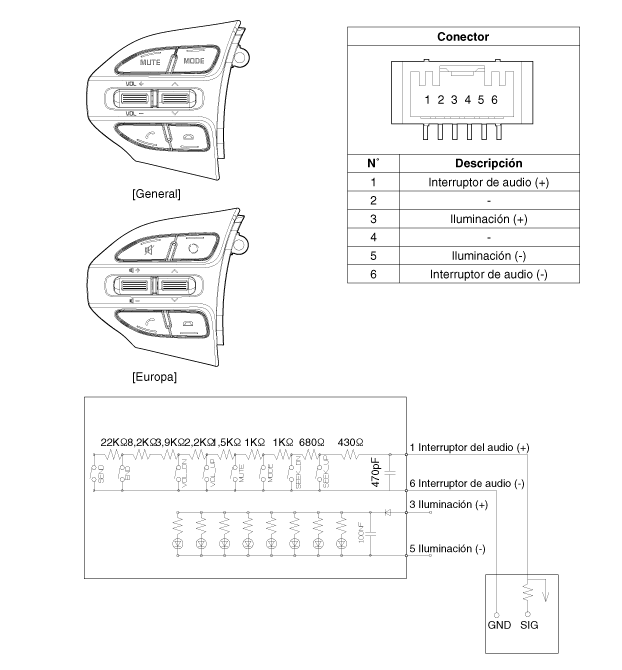

[Audio + Bluetooth]

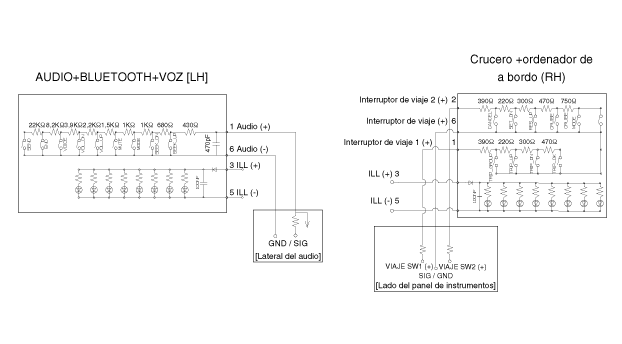

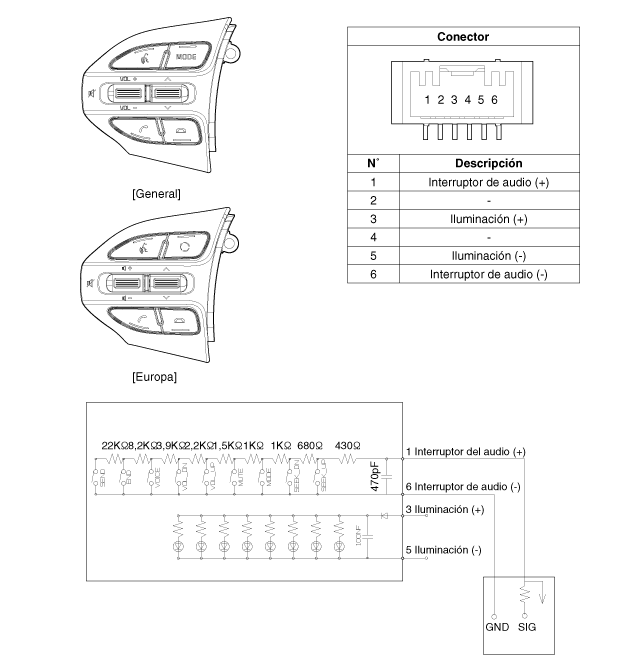

[Audio + Bluetooth + Voice]

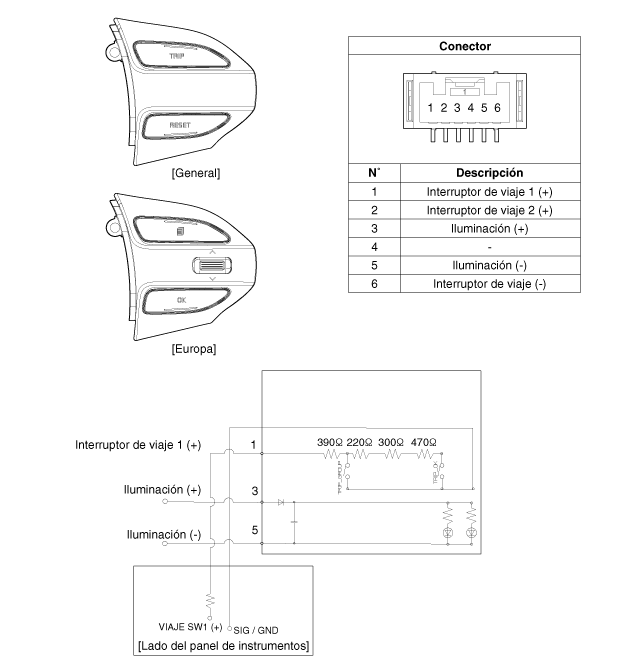

[Ordenador de a bordo]

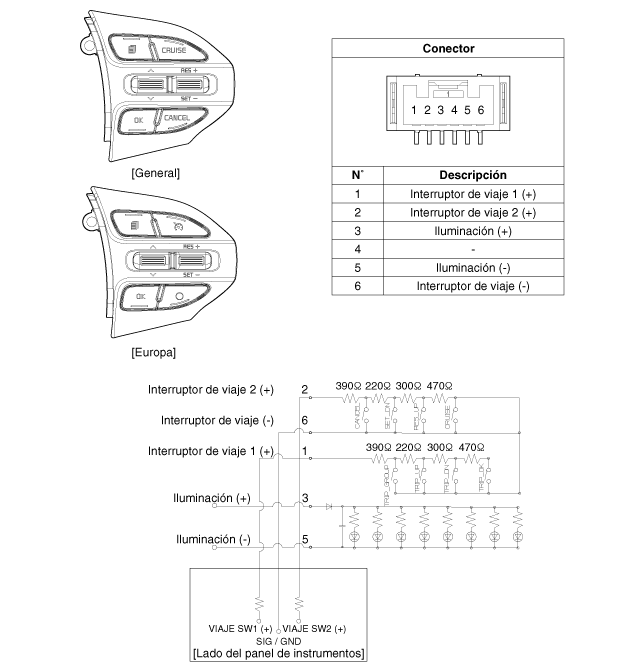

[Detención + ACC (Botón 2)]

[Detención + ACC + SLD (Botón 2)]

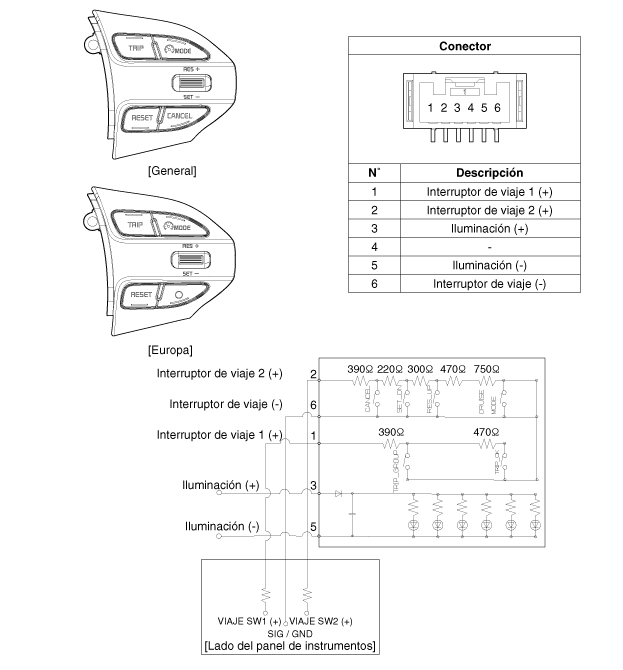

[Detención + ACC (Botón 4)]

[Detención + ACC + SLD (Botón 4)]

Procedimientos de reparación
Extracción
1.

Desconecte el terminal negativo (-) de la batería.

2.

Desmonte el conjunto del volante.

(Consulte el Sistema de dirección - "Volante")

3.

Desmonte el control remoto del volante (A) tras aflojar los tornillos de montaje.

(IZQ)

(DCH)

4.

Desconecte el conector del control remoto del volante (A).

(IZQ)

(DCH)

Instalación
1.

Conecte el conector del control remoto del volante.

2.

Monte el control remoto del volante.

3.

Monte el volante y el módulo del airbag del conductor.

4.

Conecte el terminal negativo (-) de la batería.

Inspección
1.

Compruebe la resistencia entre los terminales en cada posición del interruptor (IZQ).

[LH : Audio + Manos libres + Voz]

INTERRUPTOR
Conector
TERMINAL
Resistencia
(±3%)
Busque hacia arriba
1,6
430 Ω
BUSCAR HACIA ATRÁS
1.11 kΩ
MODO
2.11 kΩ
SILENCIAR
3,11 kΩ
Volumen (-)
4.61 kΩ
Volumen (-)
6.81 kΩ
VOZ
10.71 kΩ
Fin
18,91 kΩ
Enviar
40,91 kΩ

2.

Compruebe la resistencia entre los terminales en cada posición del interruptor (DCH).

[RH : Crucero + a bordo]

INTERRUPTOR
Conector
TERMINAL
Resistencia
(±3%)
Anula
2,6
390 Ω
SET -
610 Ω
RES +
910 Ω
CRUCERO ON/OFF
1,38 kΩ
Límite de velocidad y crucero ON/OFF
Modo crucero
2,13 kΩ
Grupo
1,6
390 Ω
Ordenador de a bordo arriba
610 Ω
Ordenador de a bordo abajo
910 Ω
OK / Reinicio
1,38 kΩ
