Kia Rio: Elevalunas eléctrico / Interruptor del elevalunas eléctrico

Kia Rio (YB) Manual de Taller / Sistema eléctrico de la carrocería / Elevalunas eléctrico / Interruptor del elevalunas eléctrico

Componentes y localización de los componentes

Componentes

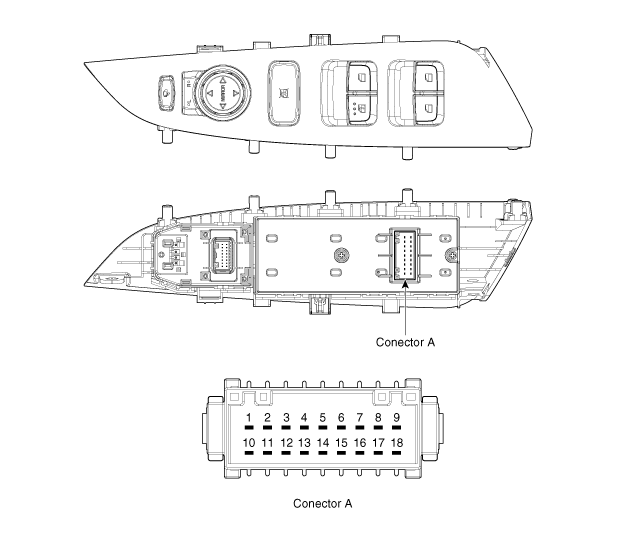

Interruptor de elevalunas del conductor

INFORMACIÓN SOBRE EL PASADOR DEL CONECTOR

[Seguridad del conductor delantera / trasera - Subida/bajada automática]

(IZQ)

N°	Descripción	N°	Descripción
1	Elevalunas eléctrico delantero derecho (subida)	10	Elevalunas eléctrico trasero derecho (subida)
2	-	11	Elevalunas eléctrico trasero derecho (bajada)
3	Elevalunas eléctrico delantero derecho (bajada)	12	Battery (+)_RH
4	-	13	Luz trasera
5	Interruptor de bloqueo de la ventanilla izquierda	14	Interruptor de bloqueo de la ventanilla derecha
6	Elevalunas eléctrico principal del conductor (Up/Down)	15	Elevalunas eléctrico trasero izquierdo (subida)
7	-	16	Elevalunas eléctrico trasero izquierdo (bajada)
8	masa	17	-
9	-	18	Battery (+)_LH

(DCH)

N°	Descripción	N°	Descripción
1	-	10	Elevalunas eléctrico trasero derecho (subida)
2	-	11	Elevalunas eléctrico trasero derecho (bajada)
3	-	12	Battery (+)_RH
4	-	13	Luz trasera
5	Interruptor de bloqueo de la ventanilla izquierda	14	Interruptor de bloqueo de la ventanilla derecha
6	Elevalunas eléctrico principal del conductor (Up/Down)	15	Elevalunas eléctrico trasero izquierdo (subida)
7	Elevalunas eléctrico delantero izquierdo (subida)	16	Elevalunas eléctrico trasero izquierdo (bajada)
8	masa	17	-
9	Elevalunas eléctrico delantero izquierdo (bajada)	18	Battery (+)_LH

[Seguridad del conductor delantera - Subida/bajada automática]

(IZQ)

N°	Descripción	N°	Descripción
1	Elevalunas eléctrico delantero derecho (subida)	10	-
2	-	11	-
3	Elevalunas eléctrico delantero derecho (bajada)	12	Battery (+)_RH
4	-	13	Luz trasera
5	-	14	-
6	Elevalunas eléctrico principal del conductor (Up/Down)	15	-
7	-	16	-
8	masa	17	-
9	-	18	-

(DCH)

N°	Descripción	N°	Descripción
1	-	10	-
2	-	11	-
3	-	12	-
4	-	13	Luz trasera
5	-	14	-
6	Elevalunas eléctrico principal del conductor (Up/Down)	15	-
7	Elevalunas eléctrico delantero izquierdo (subida)	16	-
8	masa	17	-
9	Elevalunas eléctrico delantero izquierdo (bajada)	18	Battery (+)_LH

[Bajada automática trasera / delantera]

(IZQ)

N°	Descripción	N°	Descripción
1	Elevalunas eléctrico delantero derecho (subida)	10	Elevalunas eléctrico trasero derecho (subida)
2	-	11	Elevalunas eléctrico trasero derecho (bajada)
3	Elevalunas eléctrico delantero derecho (bajada)	12	Battery (+)_RH
4	-	13	Luz trasera
5	Interruptor de bloqueo de la ventanilla izquierda	14	Interruptor de bloqueo de la ventanilla derecha
6	-	15	Elevalunas eléctrico trasero izquierdo (subida)
7	Elevalunas eléctrico delantero izquierdo (subida)	16	Elevalunas eléctrico trasero izquierdo (bajada)
8	masa	17	-
9	Elevalunas eléctrico delantero izquierdo (bajada)	18	Battery (+)_LH

(DCH)

N°	Descripción	N°	Descripción
1	Elevalunas eléctrico delantero derecho (subida)	10	Elevalunas eléctrico trasero derecho (subida)
2	-	11	Elevalunas eléctrico trasero derecho (bajada)
3	Elevalunas eléctrico delantero derecho (bajada)	12	Battery (+)_RH
4	-	13	Luz trasera
5	Interruptor de bloqueo de la ventanilla izquierda	14	Interruptor de bloqueo de la ventanilla derecha
6	-	15	Elevalunas eléctrico trasero izquierdo (subida)
7	Elevalunas eléctrico delantero izquierdo (subida)	16	Elevalunas eléctrico trasero izquierdo (bajada)
8	masa	17	-
9	Elevalunas eléctrico delantero izquierdo (bajada)	18	Battery (+)_LH

[Bajada automática delantera]

(IZQ)

N°	Descripción	N°	Descripción
1	Elevalunas eléctrico delantero derecho (subida)	10	-
2	-	11	-
3	Elevalunas eléctrico delantero derecho (bajada)	12	Battery (+)_RH
4	-	13	Luz trasera
5	-	14	-
6	-	15	-
7	Elevalunas eléctrico delantero izquierdo (subida)	16	-
8	masa	17	-
9	Elevalunas eléctrico delantero izquierdo (bajada)	18	Battery (+)_LH

(DCH)

N°	Descripción	N°	Descripción
1	Elevalunas eléctrico delantero derecho (subida)	10	-
2	-	11	-
3	Elevalunas eléctrico delantero derecho (bajada)	12	Battery (+)_RH
4	-	13	Luz trasera
5	-	14	-
6	-	15	-
7	Elevalunas eléctrico delantero izquierdo (subida)	16	-
8	masa	17	-
9	Elevalunas eléctrico delantero izquierdo (bajada)	18	Battery (+)_LH

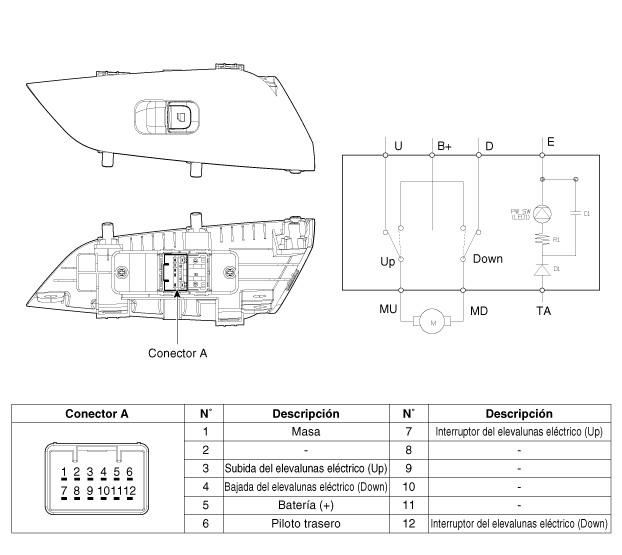

INTERRUPTOR DEL ELEVALUNAS ELÉCTRICO DEL ACOMPAÑANTE

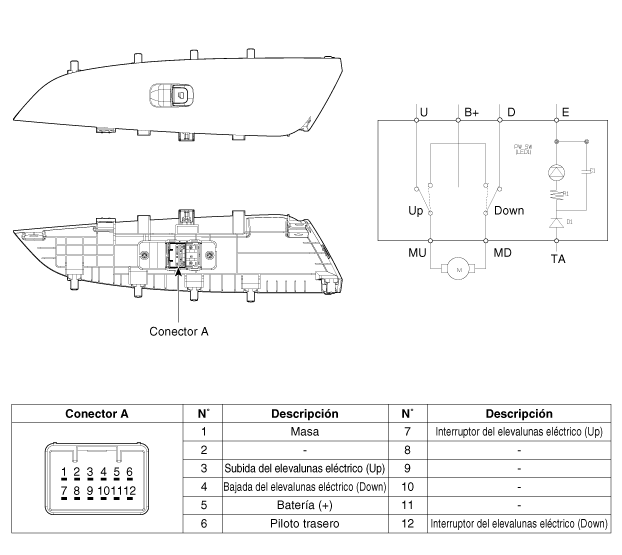

Int. del elevalunas trasero

Procedimientos de reparación

Extracción

•	Al desmontar utilizando un destornillador de punta plana o un extractor, envuelva las herramientas con cinta protectora para no dañar los componentes.

•	Al desmontar las piezas del guarnecido interior, utilice una herramienta de plástico para desmontar paneles con el fin de no dañar la superficie.

•	Tenga cuidado al guardar y manejar el guarnecido cuando lo monte/desmonte, ya que el aceite y el lubricante pueden dejar manchas en el guarnecido.

Interruptor de elevalunas del conductor

1.	Desconecte el terminal negativo (-) de la batería.

2.	Desmonte el guarnecido de la puerta izquierda delantera. (Consulte el grupo de carrocería - "Guarnecido de la puerta delantera")

3.	Desmonte el conjunto del interruptor del elevalunas eléctrico (A) extrayendo ambos extremos de los soportes del interruptor (B).

INTERRUPTOR DEL ELEVALUNAS ELÉCTRICO DEL ACOMPAÑANTE

1.	Desconecte el terminal negativo (-) de la batería.

2.	Desmonte el guarnecido de la puerta derecha delantera. (Consulte el grupo de carrocería - "Guarnecido de la puerta delantera")

3.	Desmonte el interruptor del elevalunas eléctrico (A) después de aflojar los tornillos de montaje.

Int. del elevalunas trasero

1.	Desconecte el terminal negativo (-) de la batería.

2.	Desmonte el guarnecido de la puerta trasera. (Consulte el grupo de carrocería - "Guarnecido de la puerta trasera")

3.	Desmonte el interruptor del elevalunas eléctrico (A) después de aflojar los tornillos de montaje.

Instalación

Interruptor de elevalunas del conductor

1.	Monte el interruptor del elevalunas eléctrico del conductor.

2.	Instale el guarnecido de la puerta delantera después de conectar el conector.

3.	Conecte el terminal negativo (-) de la batería.

INTERRUPTOR DEL ELEVALUNAS ELÉCTRICO DEL ACOMPAÑANTE

1.	Monte el interruptor del elevalunas eléctrico del acompañante.

2.	Instale el guarnecido de la puerta delantera después de conectar el conector.

3.	Conecte el terminal negativo (-) de la batería.

Int. del elevalunas trasero

1.	Monte el interruptor del elevalunas eléctrico trasero.

2.	Instale el guarnecido de la puerta trasera después de conectar el conector.

3.	Conecte el terminal negativo (-) de la batería.

Inspección

Interruptor de elevalunas del conductor

1.	Desconecte el terminal negativo (-) de la batería.

2.	Desmonte el guarnecido de la puerta izquierda delantera.

3.	Desconecte el conector del interruptor del elevalunas eléctrico del guarnecido de la puerta.

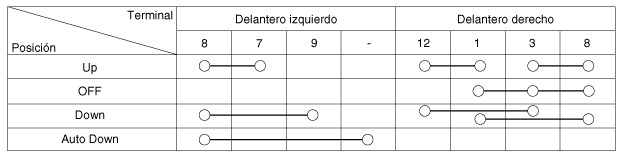

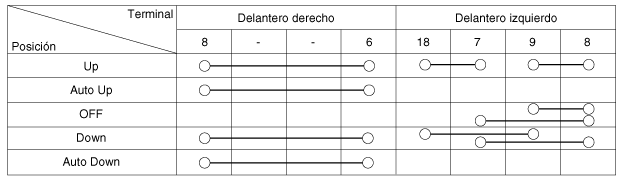

Compruebe si existe continuidad entre los terminales en cada una de las posiciones del interruptor, según la tabla. Si la continuidad no es la normal, cambie el interruptor.

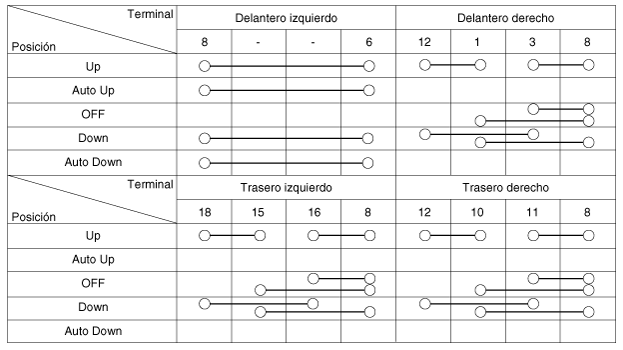

[Seguridad del conductor delantera / trasera - Subida/bajada automática]

(IZQ)

(DCH)

[Seguridad del conductor delantera - Subida/bajada automática]

(IZQ)

(DCH)

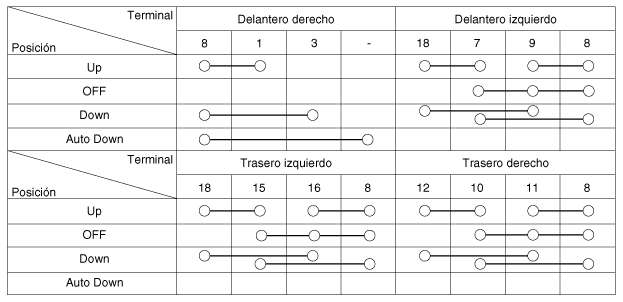

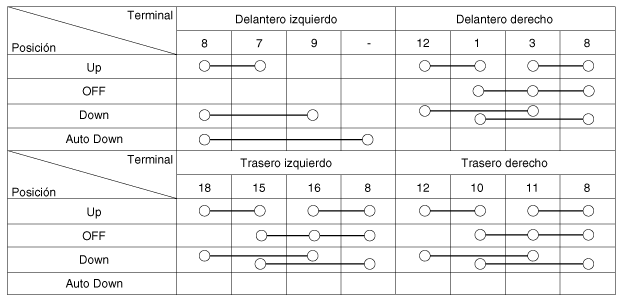

[Bajada automática trasera / delantera]

(IZQ)

(DCH)

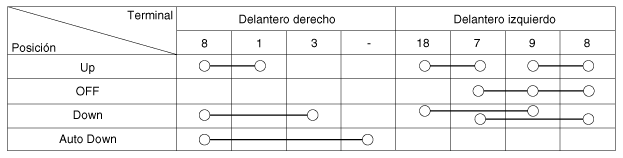

[Bajada automática delantera]

(IZQ)

(DCH)

Interruptor del elevalunas eléctrico del acompañante / trasero

1.	Desconecte el terminal negativo (-) de la batería.

2.	Desmonte el guarnecido de la puerta derecha delantera. (Consulte el grupo de carrocería - "Guarnecido de la puerta delantera") (Consulte el grupo de carrocería - "Guarnecido de la puerta trasera")

3.	Desconecte el conector del interruptor del elevalunas eléctrico del guarnecido de la puerta. [Interruptor de ayuda del elevalunas eléctrico] [Interruptor del elevalunas eléctrico trasero]

4.	Compruebe si existe continuidad entre los terminales en cada una de las posiciones del interruptor, según la tabla. Si la continuidad no es la normal, cambie el interruptor.

Diagnóstico con KDS/GDS

Los fallos de piezas del sistema eléctrico de la carrocería pueden diagnosticarse más rápidamente con el sistema de diagnóstico del vehículo (KDS/GDS).

El sistema de diagnóstico (KDS/GDS) proporciona la siguiente información.

(1)	Autodiagnóstico: Comprueba y muestra el código de error (DTC).

(2)	Datos actuales: Comprueba el estado de los datos de entrada/salida del sistema.

(3)	Prueba de actuación: comprueba la condición del funcionamiento del sistema.

(4)	Función adicional: Otros controles como la opción del sistema y el punto cero

2.	Seleccione "Car model" y el sistema a inspeccionar para comprobar el vehículo con el comprobador.

3.	Seleccione "Módulo de control de la carrocería (BCM)" para comprobar el "Módulo de control de la carrocería (BCM)".

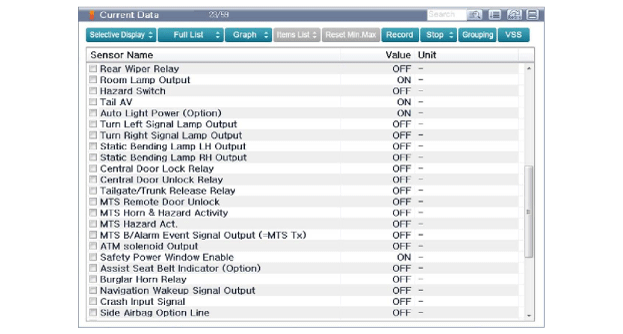

4.	Seleccione el menú 'Current data" para buscar el estado actual de los datos de entrada y salida. Los datos de entrada y salida de los sensores que corresponden al interruptor de bloqueo de la puerta pueden comprobarse.

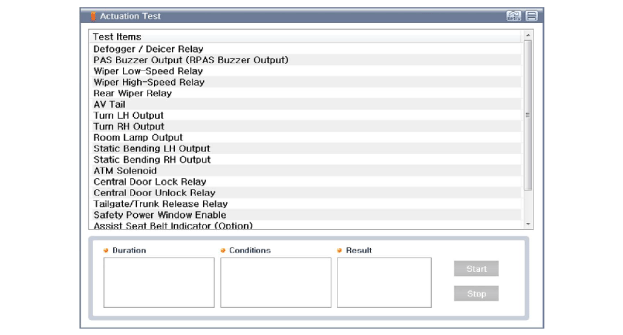

5.	Si desea comprobar la operación del bloqueo eléctrico de puertas, seleccione "Prueba de actuación" del BCM.
