Kia Rio (YB): Sistema de cambio manual / INTERR. DE LUCES DE MARCHA ATRÁS

Kia Rio (YB) Manual de Taller / Sistema de cambio manual / Sistema de cambio manual / INTERR. DE LUCES DE MARCHA ATRÁS

Características técnicas

Elemento	Especificado
Tipo	ON OFF
CONDICIONES OPERATIVAS	Marcha atrás
Voltaje operativo	10V ~ 15V
Temperaturas de funcionamiento	-30°C a 100°C [-30°F a 212°F]"

Componentes y localización de los componentes

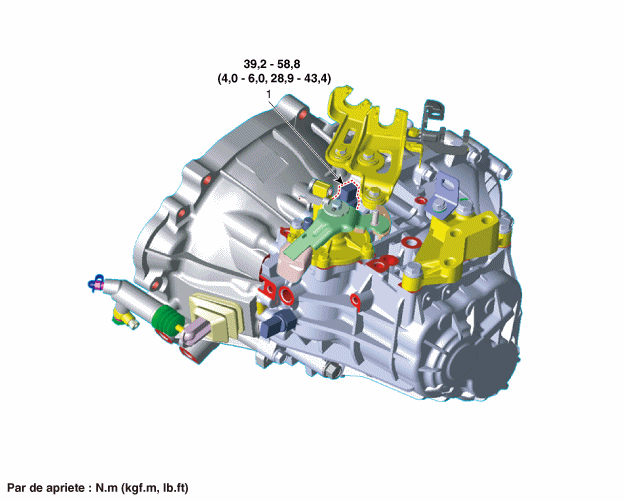

LOCALIZACIÓN DE LOS COMPONENTES

1. Interruptor de la luz de marcha atrás

Descripción y operación

Descripción

•	Detecta la operación de cambio de marcha a marcha atrás.

•	Cuando la transmisión esté en condición de marcha atrás, la palanca activa la luz de marcha atrás al pulsar una parte del eje del interruptor.

Procedimientos de reparación

Inspección

1.	Desmonte el conjunto del purificador de aire. (Consulte el sistema mecánico del motor - "Filtro de aire")

2.	Desconecte el conector del interruptor de la luz de marcha atrás (A).

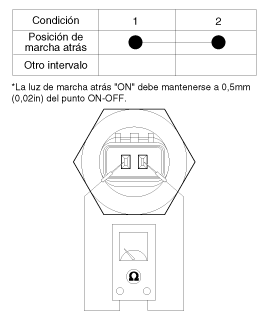

Compruebe la continuidad entre el terminal de potencia y el terminal de señal.

Especificación :Aprox. menos de 1 Ω

Extracción

1.	Desmonte el conjunto del purificador de aire. (Consulte el sistema mecánico del motor - "Filtro de aire")

2.	Desconecte el conector del interruptor de la luz de marcha atrás (A).

Retire el interruptor de la luz de marcha atrás (A).

Par de apriete:

39,2 ~ 58,8 N·m (4,0 ~ 6,0 kgf·m, 28,9 ~ 43,4 lb·pie)

Instalación

1.	El montaje debe realizarse en el orden inverso al desmontaje.

Hay que cambiar el interruptor de la luz de marcha atrás por uno nuevo. (No lo reuse.)
