Kia Rio (YB): puerta trasera / Guarnecido de la puerta trasera

Kia Rio (YB) Manual de Taller / Carroceria (interior y exterior) / puerta trasera / Guarnecido de la puerta trasera

Componentes y localización de los componentes

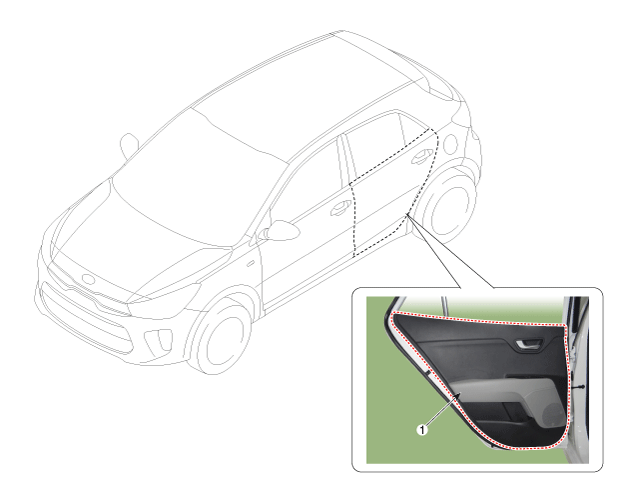

LOCALIZACIÓN DE LOS COMPONENTES

1. Guarnecido de la puerta trasera

Procedimientos de reparación

Sustitución

Póngase guantes para proteger sus manos.

•	Use una herramienta de plástico para desmontar paneles y desmonte las piezas interiores sin dañar la superficie.

•	Tenga cuidado de no doblar ni arañar el guarnecido y los paneles.

1.	Extraiga la tapa (A) y después afloje los tornillos (B).

2.	Desmonte la tapa de la manilla interior de la puerta trasera (A).

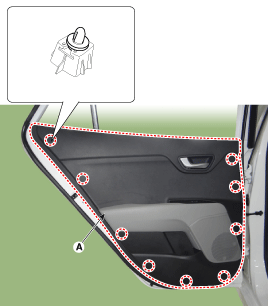

3.	Desmonte el guarnecido de la puerta trasera (A).

4.	Desconecte el conector del interruptor del elevalunas eléctrico (A).

El montaje debe realizarse en el orden inverso al desmontaje.

•	Compruebe que el cristal funcione correctamente.

•	Compruebe posibles daños en el canal del cristal y cámbielo si es necesario.

•	Ajuste el cristal si es necesario.
